Соединительный зажим для токопроводящей жилы (MJPT 120; Е125) | 21700081 ВК

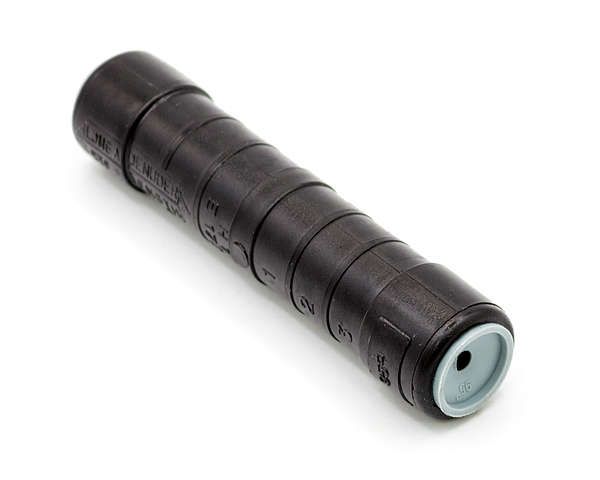

Соединительный зажим для токопроводящей жилы MJPT 120 ВК предназначен для герметичного соединения одножильных алюминиевых проводов в воздушных линиях электропередачи. Этот зажим применяется исключительно для опрессовки, обеспечивает надёжный электрический контакт и сохраняет изоляцию на месте соединения. Бренд ВК и артикул 21700081 указывают на соответствие серийному решению для СИП.

Назначение и область применения

Соединительный зажим для токопроводящей жилы MJPT 120 ВК используется для соединения двух изолированных проводов типа СИП (самонесущего изолированного провода) с алюминиевой или альдрейной жилой. Применяется в воздушных линиях электропередачи, где требуется надёжное, долговечное и защищённое соединение без необходимости удаления внешней изоляции. Подходит для установки в условиях открытых участков трасс, в том числе в регионах с суровым климатом.

Технические характеристики

• Номинальное поперечное сечение: 120 мм2 (для алюминиевых жил)
• Тип изделия: зажим соединительный, однопроволочная секторная форма
• Материал корпуса: сплав алюминия и стеклоармированный полиамид
• Рабочий температурный диапазон: от –45 C до +50 C
• Устойчивость к ультрафиолету: да - материал не теряет свойств под воздействием солнца
• Изоляция: есть, выдерживает испытательное напряжение 6 кВ в воде
• Количество жил: одна (соединяет два провода одной жилы)
• Защитное покрытие: необработанная поверхность - без антикоррозийного слоя
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Соединительный зажим для токопроводящей жилы MJPT 120 ВК совместим только с проводами СИП с алюминиевой, альдрейной (AlMgSi) или стальной жилой. Для монтажа необходимо использовать специализированный инструмент: клещи HT 50 или R 22. Опрессовка должна выполняться строго по технологии - недостаточно или избыточное давление снижают прочность соединения. После опрессовки механическая прочность соединения достигает 60 % от прочности самого провода. Нельзя применять другие типы инструментов - они не обеспечивают требуемое качество деформации корпуса.

Безопасность и стандарты

Изоляционная часть зажима прошла проверку на пробивное напряжение 6 кВ в водной среде, что соответствует требованиям к безопасности в ЛЭП. Конструкция не содержит свинцовых компонентов и других запрещённых веществ. Однако отсутствие поверхностного защиты делает изделие чувствительным к химически активной среде - рекомендовано использование в районах с нормальным уровнем загрязнения воздуха.

Преимущества

• Герметичная конструкция предотвращает попадание влаги внутрь соединения - снижает риск окисления контакта
• Высокая устойчивость к перепадам температур позволяет работать даже в Арктике и на юге России
• Стеклоармированный полиамид обеспечивает высокую механическую прочность и устойчивость к старению
• Сохранение целостности изоляции после монтажа - не нужна дополнительная изоляция
• Совместимость с альдрейными проводами расширяет возможности применения в современных сетях

Ограничения применения

• Не медные провода - предназначены только для алюминиевых и альдрейных жил
• Не допускается использование без профессионального инструмента HT 50 / R 22
• Отсутствие защитного покрытия - не рекомендуется для установки в зонах с повышенной коррозионной активностью (прибрежные районы, промзоны с химическими выбросами)
• Не предназначен для многожильных проводов или ответвлений - работает только с двумя одиночными жилами
• Не следует применять в местах постоянного физического воздействия (например, рядом с движущимися механизмами)

Примеры использования

• Соединение секций СИП на опорах ВЛ-0,4–10 кВ
• Обход поврежденного участка провода без замены всей линии
• Присоединение ответвления к основному СИП-проводу
• Работы по модернизации старых воздушных линий с использованием новых альдрейных проводов

Практические советы

• Перед монтажом обязательно проверьте диаметр жилы - он должен точно соответствовать 120 мм2; меньшее сечение вызывает проскальзывание, большее - повредит зажим
• Чистите жилы перед опрессовкой - грязь и оксиды снижают качество контакта
• Инструмент HT 50/R 22 должен иметь регулярную поверку - некалиброванные клещи нарушают технологию
• Проверяйте глубину входа провода в зажим - она должна полностью закрывать металлическую часть внутри корпуса
• После монтажа осмотрите место соединения: нет ли трещин в изоляции, равномерна ли форма опрессовки
• Хранить зажимы в сухом помещении - хотя они устойчивы к УФ, длительное пребывание на солнце до монтажа может изменить пластические свойства материала
