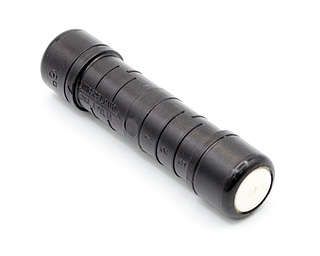

Соединительный зажим для проводов ввода (MJPB 4-6) | 21700731 ВК

Соединительный зажим для проводов ввода MJPB 4-6 (4/6 кв.мм) ВК предназначен для герметичного соединения изолированных проводов СИП методом опрессовки. Этот зажим применяется в воздушных линиях электропередачи, где важна надёжность контакта и защита от внешней среды. Артикул 21700731 соответствует модели MJPB 4-6 (4/6 кв.мм) ВК.

Назначение и область применения

Зажим MJPB 4-6 (4/6 кв.мм) ВК используется исключительно для соединения ответвительных проводов типа СИП - самонесущих изолированных проводов, применяемых в воздушных ЛЭП до 1 кВ. Он обеспечивает надёжный электрический контакт между двумя изолированными жилами без необходимости зачищать изоляцию. Подходит для монтажа на столбах, в точках ответвлений к домам, трансформаторным подстанциям и распределительным пунктам.

Технические характеристики

• Сечение проводов: 4–6 кв.мм (для каждого провода)
• Метод соединения: опрессовка специальным инструментом HT 50 или R 22
• Механическая прочность соединения: 40% от прочности самого провода СИП
• Изоляция зажима выдерживает испытательное напряжение 6 кВ в водной среде
• Герметичная конструкция: предотвращает попадание влаги и пыли внутрь соединения

Совместимость и монтаж

Зажим MJPB 4-6 (4/6 кв.мм) ВК совместим только с изолированными проводами СИП указанного сечения. Для установки требуется специальный инструмент - клещи HT 50 или R 22. Нельзя использовать обычные плоскогубцы или другие инструменты - это повредит гильзу и нарушит герметичность. Перед опрессовкой необходимо убедиться, что провода полностью введены в гильзу до упора. После сжатия проверьте целостность изоляционного покрытия зажима - трещины или деформации недопустимы.

Безопасность и стандарты

Изоляция зажима прошла испытание на пробой при 6 кВ в воде, что подтверждает её способность работать в условиях повышенной влажности. Конструкция соответствует требованиям к безопасности в электроустановках до 1 кВ. Однако сертификация по ГОСТ или другому нормативному документу в предоставленных данных не указана - рекомендуется сверить соответствие с местными правилами монтажа.

Преимущества

• Не требует удаления изоляции с проводов - снижает риск повреждения жил
• Автоматически создаёт герметичную среду внутри - продлевает срок службы соединения
• Устойчив к воздействию влаги, перепадам температур и УФ-излучению
• Обеспечивает постоянный электрический контакт без окисления

Ограничения применения

• Подходит только для проводов СИП сечением 4–6 кв.мм - нельзя использовать для медных или алюминиевых голых проводов
• Не предназначена для многожильных проводов или проводов других типов (например, АВВГ, NYM)
• Работает только при использовании правильно подобранного инструмента (HT 50 / R 22); использование другого инструмента делает соединение ненадёжным
• Механическая прочность соединения ниже, чем у цельного провода - не следует нагружать место соединения значительными усилиями (например, натяжением)

Примеры использования

• Присоединение ввода в частный дом от линии СИП
• Ответвление питания к освещению улицы от основной линии
• Соединение фазных проводов в распределительном щите на столбе
• Ремонт участка повреждённого СИП без замены всего сегмента

Практические советы

• Перед монтажом проверьте, чтобы провода были одинакового сечения и материала - смешивание СИП с другими типами запрещено
• Убедитесь, что инструмент HT 50 или R 22 находится в рабочем состоянии - износ матриц даёт слабый контакт
• После опрессовки потяните каждый провод - он не должен выскакивать из зажима
• Если зажим повреждён внешне (трещины, вмятины), даже при хорошем контакте - замените его; изоляция могла потерять свои свойства
• Артикул 21700731 - единственный номер для этой модели. Не путайте с аналогами других производителей, даже если они имеют похожий форм-фактор
