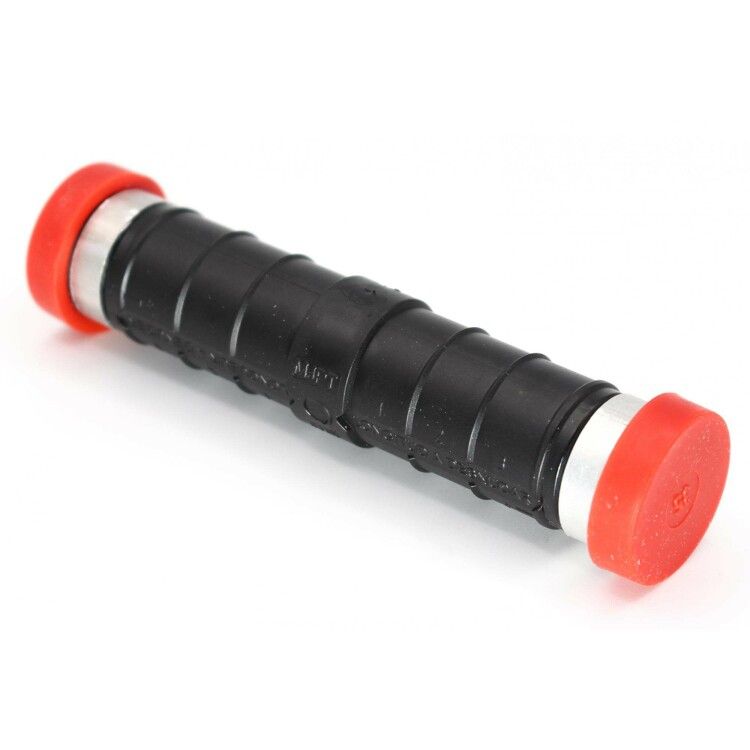

Гильза MJPT 35 - 11700691 НИЛЕД

Зажим соединительный MJPT 35 (35/35 мм2) от бренда НИЛЕД используется для надёжного соединения изолированных жил в линиях электропередачи, особенно при работе с алюминиевыми и альдрей-кабелями. Его конструкция обеспечивает герметичное и долговечное соединение методом опрессовки, что делает его подходящим для стационарной установки в условиях экстремальных температур.

Назначение и область применения

Зажим соединительный MJPT 35 применяется исключительно для соединения несущей нулевой жилы с токопроводящими жилами в воздушных линиях электропередачи. Подходит для кабелей СИП с однопроволочной секторной формой жилы. Не предназначен для соединений внутри пролёта между опорами - для этого используются другие типы зажимов.

Технические характеристики

• Номинальное сечение жил: 35 мм2 - подходит для проводов такого же сечения;
• Изоляция: наличие внутренней изоляции предотвращает замыкание и повышает безопасность;
• Материал корпуса: сплав алюминия и стеклоармированный полиамид - устойчив к коррозии и механическим нагрузкам;
• Рабочий температурный диапазон: от –60 C до +50 C - позволяет использовать в суровых климатических условиях;
• Устойчивость к УФ-излучению: да - не теряет прочность под воздействием солнца;
• Способ монтажа: стационарный - фиксируется один раз и не требует обслуживания;
• Гарантийный срок: 60 месяцев - подтверждает высокую надёжность материала и технологии производства;
• Поддерживаемые материалы жил: алюминий, сталь, сплав алюминия с магнием и кремнием (альдрей);
• Количество жил: одна - предназначено для соединения одной пары жил (несущая + токопроводящая).

Совместимость и монтаж

Зажим MJPT 35 совместим только с кабелями СИП, имеющими однопроволочную секторную форму жилы. Монтаж выполняется путём опрессовки специальным инструментом - необходимо использовать матрицу, соответствующую сечению 35 мм2. Перед установкой проверьте соответствие сечения жилы указанному в характеристиках - использование с более крупными или меньшими жилами недопустимо. Цвет защитных заглушек служит визуальным индикатором типа зажима - не используйте без них.

Безопасность и стандарты

Зажим MJPT 35 соответствует требованиям к электроустановкам для внешних сетей. Конструкция исключает риск случайного контакта с токоведущими частями благодаря изоляции и защищённым заглушкам. Применение в соответствии с инструкцией снижает вероятность перегрева и возгорания.

Преимущества

• Металлическое прессуемое кольцо обеспечивает плотное и герметичное соединение - минимизирует окисление и потери энергии;
• Высокая устойчивость к коррозии и УФ-излучению продлевает срок службы вне зависимости от климата;
• Цветовая маркировка заглушек предотвращает ошибочную установку - легко отличить от других моделей;
• Не требует периодического обслуживания после монтажа.

Ограничения применения

• Не применяется для соединения СИП в пролёте - только на опорах или точках ответвления;
• Не подходит для многожильных кабелей или жил другого профиля (например, круглых);
• Не используется для соединения жил сечением больше 35 мм2 - для 50 мм2 требуется модель MJPT 50N, для 54,6 мм2 - MJPT 54,6N;
• Не предназначен для подключения к медным проводникам - только для алюминиевых и альдрей-кабелей.

Примеры использования

• Соединение нулевой жилы СИП с токопроводящей жилой на столбе ЛЭП;
• Ответвление от главной линии к домашнему вводу при использовании алюминиевого кабеля;
• Обустройство распределительных пунктов в холодном регионе с зимними температурами ниже –40 C.

Практические советы

• Перед монтажом обязательно удалите изоляцию с жил точно до уровня входа в зажим - лишняя изоляция нарушает контакт;
• Используйте только рекомендованную опрессовочную матрицу - неверный инструмент приведёт к плохому соединению;
• Проверяйте цвет заглушки перед установкой - он должен соответствовать модели MJPT 35;
• Не затягивайте зажим силой рук - всегда применяйте гидравлический или механический пресс;
• После монтажа осмотрите место соединения - отсутствие трещин и равномерная форма прессования - признак правильной установки.
