Соединительный зажим для токопроводящей жилы (MJPT 35) | 21700741 ВК

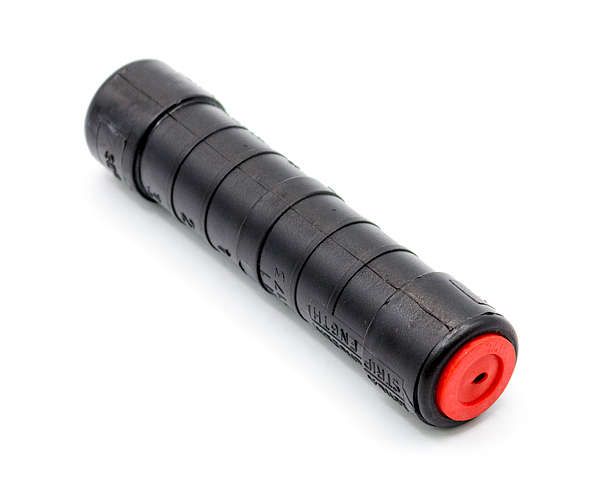

Зажим соединительный для токопроводящей жилы MJPT 35 (35/35 кв.мм) ВК предназначен для герметичного соединения изолированных проводов СИП в линиях электропередачи. Этот зажим обеспечивает надёжный электрический контакт и механическую прочность после опрессовки, соответствует требованиям эксплуатации в суровых климатических условиях.

Назначение и область применения

Зажим соединительный для токопроводящей жилы MJPT 35 (35/35 кв.мм) ВК используется исключительно для соединения двух изолированных проводов типа СИП (самонесущий изолированный провод). Применяется в воздушных линиях электропередачи напряжением до 1 кВ. Подходит для ремонта, ответвлений и соединений на опорах, где требуется сохранить целостность изоляции и предотвратить попадание влаги в место соединения.

Технические характеристики

• Максимальное сечение проводника: 35 кв.мм — подходит для проводов СИП с алюминиевой жилой этого сечения;
• Тип изделия: зажим соединительный, изолированный — внутренняя часть выполнена из сплава алюминия, внешняя — из стеклоармированного полиамида;
• Количество жил: одножильный — предназначен для соединения одной пары проводов;
• Рабочий температурный диапазон: от -60 °C до +50 °C — выдерживает экстремальные зимние и летние условия;
• Устойчивость к УФ-излучению: да — изоляция не трескается и не теряет свойства под воздействием солнца;
• Гарантийный срок: 60 месяцев — подтверждённая долговечность при соблюдении условий монтажа.

Совместимость и монтаж

Зажим MJPT 35 (35/35 кв.мм) ВК совместим только с проводами СИП сечением до 35 кв.мм. Для установки требуется специальный инструмент: клещи HT 50 или R 22. Опрессовка должна выполняться строго по технологии: без перекосов, с равномерным давлением. После опрессовки изоляция зажима остаётся герметичной — вскрытие недопустимо. Механическая прочность соединения составляет 60% от прочности самого провода — это норма для таких типов соединений.

Безопасность и стандарты

Изоляция зажима прошла испытание на пробивное напряжение 6 кВ в воде — подтверждает высокую электрическую безопасность даже при намокании. Конструкция соответствует требованиям к изолированным соединениям в ЛЭП. Наличие герметичной оболочки исключает риск коррозии контактов и замыканий.

Преимущества

• Герметичная конструкция защищает от влаги, пыли и химически активных сред;
• Высокая устойчивость к перепадам температур и УФ-излучению продлевает срок службы;
• Не требует дополнительной изоляции после монтажа — готов к эксплуатации сразу;
• Алюминиевый сплав внутри обеспечивает хорошую проводимость и совместимость с жилами СИП;
• Стеклоармированный полиамид — прочный, не горючий материал, устойчивый к деформациям.

Ограничения применения

• Не применяется для медных проводов — только для алюминиевых жил СИП;
• Нельзя использовать для многожильных проводов или проводов другого типа (например, АВВГ);
• Требуется обязательное использование именно инструмента HT 50 или R 22 — другие клещи не гарантируют герметичность;
• Не предназначается для соединения проводов с сечением более 35 кв.мм — возможна потеря контакта и перегрев.

Примеры использования

• Соединение участков СИП на опоре при прокладке новой линии;
• Ответвление от основного провода к домашнему вводу;
• Ремонт повреждённого участка СИП без полной замены провода;
• Подключение к распределительному щиту через переходную муфту.

Практические советы

• Перед монтажом проверьте, что сечение провода точно соответствует 35 кв.мм — допуск ±1–2%;
• Обязательно удалите изоляцию с концов проводов на длину, указанную в инструкции к зажиму — слишком длинный или короткий заход снижает качество соединения;
• Проверяйте состояние инструмента перед работой: матрицы должны быть чистыми и без следов износа;
• После опрессовки осмотрите зажим: он не должен иметь трещин, перекосов или видимых повреждений изоляции;
• Зажим MJPT 35 (35/35 кв.мм) ВК — одноразовый элемент; повторное использование запрещено.
