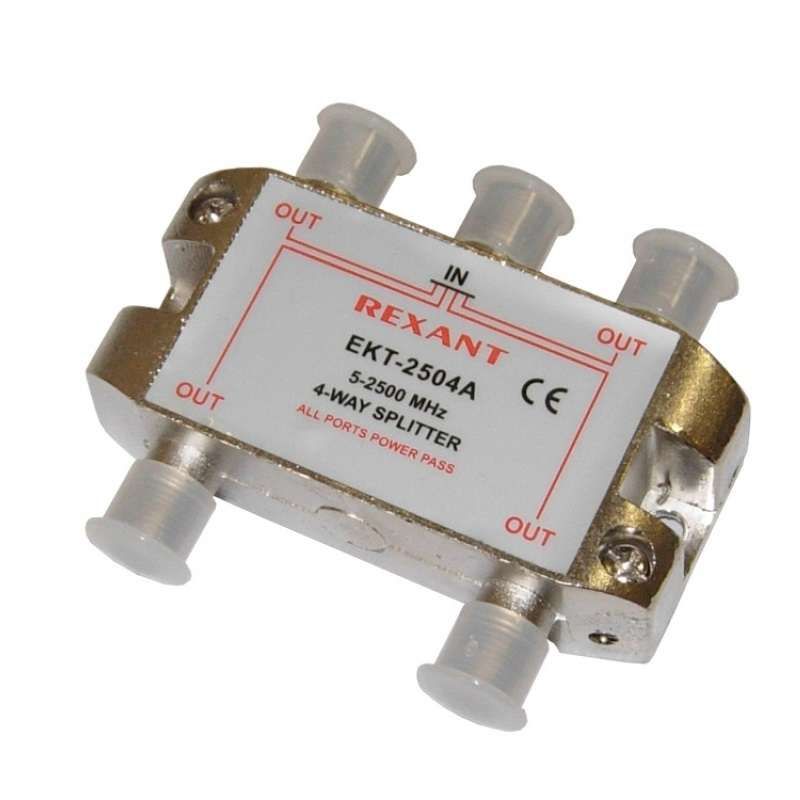

Делитель ТВ "краб" х 4 под F разъем 5-2500 МГц "СПУТНИК" REXANT 05-6203 MEET

Делитель ТВ х 4 под F разъем 5-2500 МГц СПУТНИК от REXANT - устройство для распределения спутникового TV-сигнала от одного кабеля на четыре приемника. Артикул 05-6203 подходит для установки в жилых и офисных помещениях, где требуется подключение нескольких телевизоров или ресиверов к одному спутниковому контуру.

Назначение и область применения

Делитель ТВ х 4 под F разъем 5-2500 МГц СПУТНИК предназначен для разделения входящего RF-сигнала с LNB спутниковой антенны на четыре равномерных потока. Применяется там, где необходимо подключить более одного телевизора или ресивера к одному спутниковому кабелю - например, в многокомнатных квартирах, коттеджах, гостиницах или офисах. Поддерживает работу со всеми современными спутниковыми системами, включая DVB-S/S2.

Технические характеристики

• Тип: пассивный делитель сигналов (без усилителя)
• Количество входов: 1 (F-разъем)
• Количество выходов: 4 (F-разъемы)
• Частотный диапазон: 5–2500 МГц - обеспечивает совместимость со всеми спутниковыми и цифровыми ТВ-стандартами
• Потери на каждый выход: 7 дБ - уровень затухания сигнала при равном распределении между четырьмя портами
• Потери на проход: 12,5 дБ - потеря сигнала при измерении между входом и одним из выходов (включает внутренние потери устройства)
• Материал корпуса: металлический - повышает экранирование и защищает от внешних помех
• Цвет корпуса: серебристый
• Способ монтажа: навинчивание - фиксация через резьбу F-разъема, без пайки и инструментов

Совместимость и монтаж

Делитель ТВ х 4 под F разъем 5-2500 МГц СПУТНИК совместим со всеми типами коаксиальных кабелей с F-разъемами: RG-6, RG-11, SAT-50 и аналогичными. Установка выполняется просто: плотно навинчиваются кабели на вход и выходы. Нет необходимости в питании - устройство работает без электропитания. Обязательно проверьте целостность кабелей и качество разъемов перед подключением - плохой контакт увеличит потери сигнала.

Безопасность и стандарты

Изделие соответствует требованиям к радиочастотным пассивным компонентам для телевизионных систем. Корпус выполнен из металла, что гарантирует ЭМС-экранирование и безопасную работу в условиях высоких уровней помех. Не содержит опасных материалов, соответствует RoHS.

Преимущества

• Высокая точность разделения сигнала - все выходы получают одинаковый уровень мощности
• Стальной корпус обеспечивает долговечность и устойчивость к механическим воздействиям
• Широкий рабочий диапазон (5–2500 МГц) - поддерживает как базовые, так и расширенные спутниковые каналы
• Надежная герметизация резьбы - предотвращает окисление контактов даже во влажной среде

Ограничения применения

• Не подходит для усиления слабого сигнала - при использовании с длинными кабелями (>30 м) или при наличии множества ответвлений возможна потеря качества изображения
• Не рекомендуется применять в системах с обратным током (например, с управляемыми LNB или IP-ресиверами, требующими питания по кабелю)
• При подключении более чем 4 устройств потребуется последовательное использование нескольких делителей - это увеличит суммарные потери
• Не предназначено для работы вне помещений без защиты от осадков - хотя металл устойчив к коррозии, сам разъем не имеет IP-защиты

Примеры использования

• Подключение четырех телевизоров в доме к одной спутниковой антенне
• Распределение сигнала в гостинице: один LNB → делитель → номера
• Обслуживание нескольких ресиверов в комнате отдыха или баре
• Система видеонаблюдения с использованием спутникового канала для передачи видео

Практические советы

• Перед установкой измерьте уровень сигнала на входе - если он ниже -80 дБм, используйте усилитель до делителя
• Избегайте перегибов кабелей - минимальный радиус изгиба должен быть не менее 5 см
• Проверяйте момент затяжки F-разъемов: недостаточно - будет шум, слишком сильно - можно повредить резьбу
• Для длительного использования в сыром месте (балкон, веранда) закрывайте разъемы термоусадкой или специальными колпачками
• Артикул 05-6203 от REXANT - оптимальный выбор для замены старых делителей; совместим с большинством существующих систем
