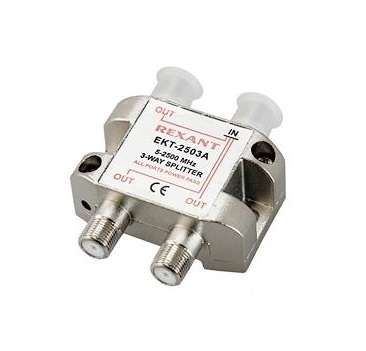

Делитель ТВ "краб" х3 под F разъем 5-2500 МГц "СПУТНИК" Rexant 05-6202 MEET

Делитель телевизионный х3 под F разъем 5-2500 МГц СПУТНИК от REXANT (арт. etm05-6202) предназначен для распределения одного спутникового или антенного сигнала на три устройства - например, телевизоры или ресиверы - без потерь качества изображения. Устройство совместимо со всеми современными системами приема сигналов в диапазоне 5–2500 МГц.

Назначение и область применения

Этот делитель используется там, где необходимо подключить один коаксиальный кабель от спутниковой антенны, уличной TV-антенны или центрального узла сети к трем приемникам. Подходит для установки в жилых помещениях: многокомнатных квартирах, коттеджах, офисах. Часто применяется в системах спутникового ТВ (DVB-S/S2), цифрового эфирного вещания (DVB-T/T2) и кабельного телевидения.

Технические характеристики

• Частотный диапазон: 5–2500 МГц - обеспечивает работу с сигналами спутникового, цифрового и аналогового ТВ;
• Количество входов: 1 (F-разъем);
• Количество выходов: 3 (F-разъемы);
• Потери на проход: 12,5 дБ - потеря мощности сигнала при прохождении через устройство;
• Потери на ответвление: 7 дБ - уровень затухания на каждом из трех выходов;
• Тип разъемов: F-тип, с резьбой - стандартизованные, надежные соединения;
• Материал корпуса: металлический - экранирует помехи и защищает внутренние компоненты;
• Способ монтажа: навинчивание - требует только ручной затяжки без инструментов;
• Цвет: серебристый - соответствует классическому дизайну телевизионной аппаратуры.

Совместимость и монтаж

Делитель телевизионный х3 под F разъем 5-2500 МГц СПУТНИК совместим со всеми типами коаксиальных кабелей с F-разъемами: RG-6, RG-59, LMR-400 и другими. Для подключения достаточно просто навинтить кабели на каждый порт - никаких пайки, обжима или специальных инструментов не требуется. Обязательно проверьте, что все кабели имеют качественную экранировку и целостную изоляцию - слабый кабель снижает эффективность работы даже хорошего делителя. Убедитесь, что входной сигнал достаточен для тройного распределения - особенно важно при использовании длинных кабельных трасс.

Безопасность и стандарты

Изделие не содержит активных элементов, не требует питания и не греется при работе. Соответствует требованиям к пассивным RF-устройствам для телевизионных сетей. Нет данных о сертификатах EMI/EMC - рекомендуется применять в соответствии с местными нормами радиочастотного оборудования.

Преимущества

• Металлический корпус обеспечивает высокую степень защиты от внешних электромагнитных помех;
• Широкий рабочий диапазон (5–2500 МГц) позволяет использовать его в спутниковых, цифровых и аналоговых системах без замены;
• Стандартные F-разъемы обеспечивают быстрый и надежный монтаж;
• Нет необходимости в питании - работает всегда, даже при отключении электроэнергии;
• Высокая долговечность благодаря прочному корпусу и качественной сборке - характерно для продукции REXANT.

Ограничения применения

• Не подходит для усиления сигнала - он лишь распределяет имеющийся; если сигнал слабый, после деления качество изображения может ухудшиться;
• Потери на ответвление (7 дБ) и проход (12,5 дБ) значительны - не используйте более чем в 3-точечных системах без предварительного усилителя;
• Не рассчитан на использование в условиях повышенной влажности или открытого воздуха - не является пылевлагозащитным (IP-класс не указан);
• Запрещено подключать к нему два источника сигнала одновременно - возможны повреждения оборудования.

Примеры использования

• Подключение трех телевизоров в доме к одной спутниковой антенне;
• Распределение сигнала от центральной антенны на три комнаты в многоэтажном доме;
• Обеспечение приема DVB-T2 на телевизоре, ресивере и Smart-TV в одном помещении;
• Использование в системах видеонаблюдения с одним источником видео и тремя мониторами.

Практические советы

• Перед установкой проверьте уровень сигнала на входе - минимально допустимый уровень для тройного деления составляет около −15…−20 дБмВ;
• Если после подключения возникают помехи или пропадает картинка - проверьте герметичность всех соединений и состояние кабелей;
• Для длинных кабельных трасс (>30 м) рекомендуется устанавливать усилитель до делителя, а не после него;
• Не перегружайте устройство - максимальная нагрузка определена числом выходов (3), не стоит подключать больше кабелей через переходники;
• При монтаже в стене или шкафу оставьте доступ к разъемам - они должны легко отвинчиваться для диагностики.
