Спуск торцевой (выход) оптического лотка 240мм - DS-240-316L0 IEK

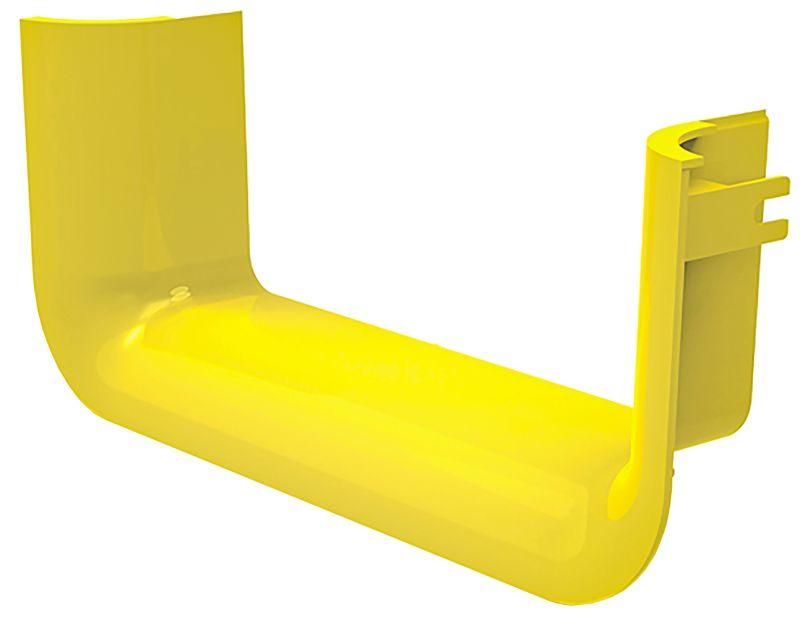

Спуск торцевой оптического лотка 240мм ITK - это элемент кабельной системы, предназначенный для безопасного вертикального перехода оптического кабеля между горизонтальными участками трассы с сохранением минимального радиуса изгиба. Артикул ds-240-316l0 выполнен из прочного пластика и подходит для установки в центрах обработки данных.

Назначение и область применения

Спуск торцевой оптического лотка 240мм ITK используется для организации вертикального спуска оптоволоконных кабелей от верхних уровней кабельных лотков к нижним уровням оборудования - например, от стоек на уровне потолка к серверным стойкам на полу. Он обеспечивает плавный переход, предотвращая перегибы и повреждения световода. Применяется в ЦОДах, телекоммуникационных узлах, помещениях с высокой плотностью кабельных трасс.

Технические характеристики

• Ширина: 240 мм - позволяет размещать до нескольких десятков одножильных или многожильных оптических кабелей;
• Высота: 100 мм - достаточна для свободного прохождения кабелей с соблюдением радиуса изгиба;
• Тип конструкции: симметричное сужение - равномерное снижение ширины от верха к низу, исключает защемление кабелей;
• Исполнение: с соединительным элементом - легко фиксируется к основному лотку без дополнительных креплений;
• Материал: пластик - легкий, химически стойкий, не проводит ток;
• Цвет: желтый - визуально выделяет кабельную трассу, соответствует стандартам цветовой маркировки в ЦОДах;
• Исполнение для больших расстояний: да - поддерживает длинные вертикальные участки без дополнительной поддержки;
• Широкодиапазонное исполнение: да - совместим с различными типами оптических лотков ITK;
• Срок службы: 25 лет - рассчитан на постоянную эксплуатацию в условиях ЦОД;
• Покрытие поверхности: необработанная - матовая поверхность не отражает свет, не задерживает пыль.

Совместимость и монтаж

Спуск торцевой оптического лотка 240мм ITK имеет стандартизованный соединительный элемент, который плотно фиксируется с боковым или торцовым выходом горизонтального лотка ITK. Монтаж выполняется без инструментов: достаточно вставить спуск в паз и слегка надавить до щелчка. Для фиксации на стене или стойке рекомендуется использовать кронштейны, подходящие под шаг крепления 600–800 мм. Убедитесь, что внутренняя ширина лотка выше 240 мм - иначе возможна механическая нагрузка на кабели.

Безопасность и стандарты

Элемент изготовлен из самозатухающего пластика, соответствует требованиям пожарной безопасности для помещений класса B2. Не содержит галогенов, не выделяет токсичных веществ при нагреве. Соответствует нормам IEC 60794 для оптических кабельных систем. Не требует заземления.

Преимущества

• Гарантированное сохранение радиуса изгиба кабеля - минимизация потерь сигнала;
• Ускоренная сборка благодаря встроенному соединительному элементу - экономия времени при монтаже;
• Стабильная форма при температурных колебаниях - не деформируется в течение всего срока службы;
• Легкий вес - удобен для работы на высоте и не нагружает несущую конструкцию;
• Яркий желтый цвет - упрощает визуальный контроль трассы и диагностику.

Ограничения применения

• Не предназначен для прокладки силовых кабелей - только для оптических;
• Не следует применять в средах с воздействием открытого пламени или экстремальных температур (выше +60C);
• Не рекомендован для наружной установки - материал не устойчив к УФ-излучению;
• Не подходит для кабелей с жесткими металлическими бронями - риск повреждения стенок лотка.

Примеры использования

• Переход от верхнего яруса кабельного лотка к серверной стойке в ЦОДе;
• Спуск кабелей от магистральной трассы к коммутационным панелям на уровне пола;
• Обеспечение безопасного вывода оптики из шкафа с верхним расположением кроссов;
• Решение для модульных Data Center с многоуровневой кабельной инфраструктурой.

Практические советы

• Перед монтажом проверьте внешний диаметр кабелей - суммарный объем не должен превышать 60% внутреннего сечения спуска;
• При использовании в высоких точках (более 3 м) закрепите спуск торцевой оптического лотка 240мм ITK дополнительными хомутами каждые 1,5 м;
• Не допускайте перекручивания кабелей внутри спуска - они должны двигаться свободно;
• Артикул ds-240-316l0 совместим только с лотками серии ITK - не используйте с продукцией других брендов без проверки геометрии;
• При замене старых лотков - выбирайте аналогичный цвет (желтый) для единообразия трассы.
