Поворот горизонтальный 90град оптического лотка 240мм - DS-240-31690 IEK

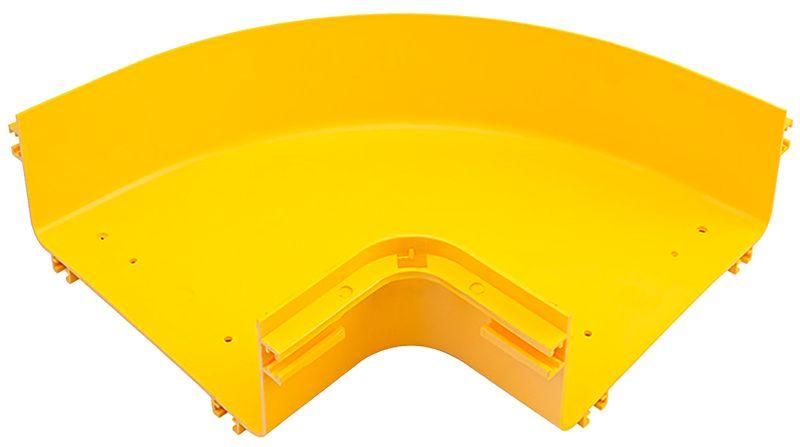

Угол горизонтальный 90 градусов для оптического лотка 240 мм ITK, ГСИ - это компонент системы кабельной трассы, предназначенный для изменения направления оптического лотка на 90° в горизонтальной плоскости. Продукт совместим с лотками шириной 240 мм и обеспечивает безопасную прокладку световодов без изломов, сохраняя целостность волокон. Артикул ds-240-31690 относится к серии ITK, разработанной для центров обработки данных.

Назначение и область применения

Угол горизонтальный 90 градусов для оптического лотка 240 мм ITK, ГСИ используется для создания плавных поворотов в кабельных трассах при прокладке оптоволоконных кабелей. Подходит для установки в центрах обработки данных (ЦОД), телекоммуникационных шкафах, серверных помещениях и других местах, где требуется организованная и защищённая маршрутизация оптики.

Технические характеристики

• Угол поворота: 90° - позволяет изменить направление трассы без резких изгибов
• Ширина лотка: 240 мм - совместим с лотками этого стандарта
• Внутренний радиус: 41 мм - гарантирует минимально допустимый радиус изгиба для оптических волокон
• Материал: пластик - легкий, устойчивый к коррозии, не проводит ток
• Цвет: желтый - визуально выделяет участок трассы для удобства обслуживания
• Исполнение: без соединительного элемента - требует самостоятельного крепления к основному лотку
• Исполнение для больших расстояний: да - поддерживает длинные прямые участки трассы без потери жесткости
• Срок службы: 25 лет - рассчитан на долгосрочную эксплуатацию в промышленных условиях
• Широкодиапазонное исполнение: да - работает в широком температурном и влажностном диапазоне
• Защитное покрытие: необработанная поверхность - не имеет антистатического или противокоррозийного слоя

Совместимость и монтаж

Угол горизонтальный 90 градусов для оптического лотка 240 мм ITK, ГСИ совместим с лотками того же типа и ширины от производителя ITK. Отсутствие встроенного соединительного элемента требует фиксации с помощью болтов, хомутов или крепежных планок, предусмотренных в базовой системе лотка. Установка выполняется после сборки прямых секций - угол вставляется между ними и надежно закрепляется. Обязательно проверьте соответствие внутреннего радиуса (41 мм) требованиям кабеля - особенно при использовании одножильных или малорадиусных волокон.

Преимущества

• Обеспечивает плавный переход кабеля, исключая перегибы и микротрещины в волокне
• Легкий вес снижает нагрузку на несущую конструкцию
• Высокая долговечность (25 лет) минимизирует необходимость замены
• Желтый цвет улучшает визуальную идентификацию трассы в плотных кабельных каналах
• Поддержка широкодиапазонного исполнения делает его пригодным для условий с колебаниями температуры и влажности

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных трасс
• Отсутствие соединительного элемента требует дополнительных крепежных деталей и времени на монтаж
• Необработанная поверхность не защищена от статического электричества - в чувствительных средах рекомендуется использовать антивандальные/антистатические решения дополнительно
• Не совместим с лотками другой ширины - например, 150 мм или 300 мм

Примеры использования

• Переход между рядами стоек в ЦОДе при изменении направления кабельной трассы
• Обход препятствий (вентиляция, трубопроводы) внутри серверного зала
• Соединение двух параллельных лотков под углом в распределительной комнате
• Формирование контура трассы вокруг оборудования с ограниченным доступом

Практические советы

• Перед монтажом убедитесь, что радиус изгиба вашего оптического кабеля не меньше 41 мм - иначе возможна потеря сигнала
• Используйте крепеж, соответствующий материалу лотка (например, пластиковые хомуты вместо металлических, чтобы избежать давления на стенки)
• При прокладке нескольких кабелей через угол следите за равномерностью заполнения - не перегружайте одну сторону
• Артикул ds-240-31690 следует заказывать в комплекте с прямыми секциями лотка ITK - так проще гарантировать точное совпадение посадочных поверхностей
• Рекомендуется помечать этот элемент при обслуживании - он часто становится точкой повышенного внимания при диагностике потерь в оптике
