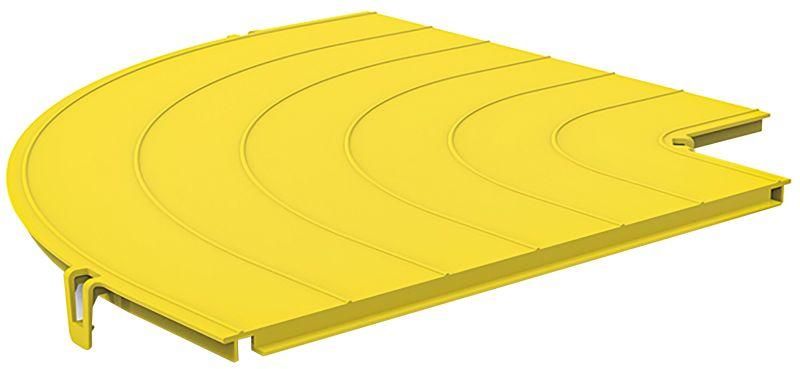

Крышка поворота горизонтального 90град оптического лотка 360мм - DS-360-38895 IEK

Крышка поворота горизонтального 90 град. оптического лотка 360мм ITK, ГСИ - элемент для герметичного закрытия угловых участков кабельного лотка, обеспечивающий сохранность оптических кабелей при изменении направления трассы. Продукт совместим с лотками ITK и рассчитан на длительную эксплуатацию в центрах обработки данных.

Назначение и область применения

Крышка поворота горизонтального 90 град. оптического лотка 360мм ITK, ГСИ используется для закрытия поворотов на 90° в горизонтальных кабельных лотках, где проходят оптические волокна. Предназначена исключительно для работы с лотками ITK, обеспечивая механическую защиту и предотвращает попадание пыли и посторонних предметов на изгиб тракта. Подходит для установки в ЦОДах, серверных помещениях и других зонах с высокой плотностью кабельной трассировки.

Технические характеристики

• Угол поворота: 90° - позволяет выполнить правильный изгиб трассы без перегиба кабелей
• Размер лотка: 360 мм - соответствует ширине стандартных оптических лотков ITK
• Материал: пластик - легкий, устойчив к коррозии, не проводит электричество
• Цвет: желтый - визуально выделяет участок трассы, упрощает обслуживание
• Тип крепления: накладывание сверху - монтаж без демонтажа лотка, быстрая замена
• Срок службы: 25 лет - долговечность при соблюдении условий эксплуатации
• Защитное покрытие: необработанная поверхность - отсутствие антикоррозийного слоя, не требует специальной подготовки перед установкой

Совместимость и монтаж

Крышка поворота горизонтального 90 град. оптического лотка 360мм ITK, ГСИ совместима только с лотками ITK серий, имеющими аналогичную ширину 360 мм. Устанавливается путём накладывания сверху на уже смонтированный поворотный участок - не требуется снятие основного корпуса лотка. Для надёжного фиксирования рекомендуется проверить соответствие внутреннего контура крышки форме лотка. Монтаж выполняется вручную, без инструментов.

Преимущества

• Обеспечивает целостность кабельной трассы на изгибе, снижает риск повреждения волокон
• Легкий вес и простота установки позволяют выполнять модификацию трассы без остановки работ
• Пластиковое исполнение исключает возникновение электростатических помех
• Яркая окраска улучшает визуальный контроль за состоянием трассы при осмотрах

Ограничения применения

• Не предназначена для вертикальных поворотов - применяется только в горизонтальной плоскости
• Не подходит для лотков других производителей, даже при совпадении ширины - форма крепления уникальна
• Отсутствие защитного покрытия делает материал чувствительным к воздействию агрессивных химикатов и прямому UV-облучению - не использовать вне помещений
• Не рассчитана на нагрузку выше массы кабелей и собственного веса - запрещено наступать или укладывать тяжёлые объекты на крышку

Примеры использования

• Закрытие поворота в горизонтальном лотке между рядами стоек в ЦОДе
• Переход трассы от одной секции кабельного канала к другой под прямым углом
• Финальное оформление участка, где оптический кабель меняет направление к коммутационному оборудованию

Практические советы

• Перед установкой убедитесь, что внутри лотка нет перегибов кабелей - крышка должна легко закрываться без усилия
• При использовании в условиях повышенной запылённости регулярно проверяйте зазоры между крышкой и лотком - скопление пыли может затруднить последующий доступ
• Не используйте силовые инструменты для фиксации - пластиковая конструкция может деформироваться
• При необходимости замены - просто снимите старую крышку и установите новую; не требуется перестройка всей трассы
