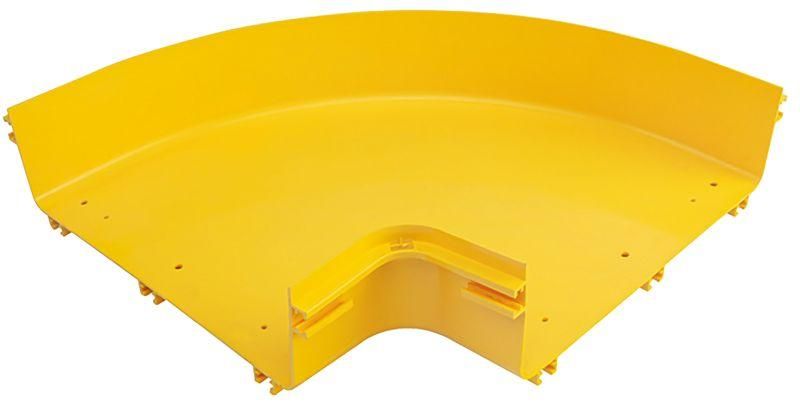

Поворот горизонтальный 90град оптического лотка 360мм - DS-360-31890 IEK

Угол горизонтальный 90 градусов для оптического лотка 360 мм ITK, ГСИ - комплектующий элемент для формирования изгибов в кабельной трассе оптических лотков. Применяется в центрах обработки данных для сохранения минимального радиуса изгиба волокон при изменении направления трассы. Артикул ds-360-31890 соответствует серии ITK, обеспечивая совместимость с другими элементами системы.

Назначение и область применения

Элемент используется для плавного изменения направления кабельного лотка на 90° в горизонтальной плоскости. Предназначен исключительно для работы с оптическими кабелями в условиях, где важна сохранность целостности световода - например, в центрах обработки данных (ЦОД), телекоммуникационных шкафах, серверных помещениях. Подходит для систем, где требуется высокая плотность укладки и минимизация механических нагрузок на волокна.

Технические характеристики

• Угол поворота: 90° - позволяет выполнить точный перегиб трассы без дополнительных переходников
• Ширина лотка: 360 мм - совместим с лотками такого же размера от ITK
• Внутренний радиус: 41 мм - гарантирует соблюдение минимального допустимого радиуса изгиба для одномодового и многомодового оптического кабеля
• Материал: пластик - легкий, химически стойкий, не проводит ток
• Цвет: желтый - визуально выделяет участок трассы, упрощает обслуживание
• Исполнение: без соединительного элемента - монтируется непосредственно между прямыми секциями лотка
• Срок службы: 25 лет - рассчитан на долгосрочную эксплуатацию в постоянных условиях
• Широкодиапазонное исполнение: да - поддерживает работу с различными типами оптических кабелей, включая жесткие и гибкие
• Защитное покрытие: необработанная поверхность - не имеет антистатического или противокоррозийного слоя

Совместимость и монтаж

Угол горизонтальный 90 градусов для оптического лотка 360 мм ITK, ГСИ (артикул ds-360-31890) совместим только с лотками ITK шириной 360 мм. Монтаж осуществляется путем вставки в торец прямого участка лотка до щелчка - фиксация происходит за счет формы и жесткости материала. Соединительные элементы не требуются, что снижает риск ошибок сборки. Убедитесь, что внутренний радиус 41 мм соответствует требованиям вашего кабеля - особенно важно для кабелей с малым радиусом изгиба (например, G.657.A1/A2).

Безопасность и стандарты

Изделие не содержит металлических частей и не проводит электричество, что делает его безопасным для использования рядом с силовым оборудованием. Соответствует общим требованиям к кабельным системам в ЦОДах, однако сертификаты по EN 50305 или IEC 61537 не указаны производителем - при необходимости подтверждения соответствия проверьте документацию на весь комплекс лотков ITK.

Преимущества

• Обеспечивает плавный изгиб без заломов - предотвращает потери сигнала в оптическом волокне
• Легкий вес - упрощает транспортировку и установку
• Высокая стойкость к деформации - сохраняет форму даже при заполнении лотка на 100%
• Долгий срок службы - не требует замены в течение всего жизненного цикла инфраструктуры
• Яркая окраска - ускоряет диагностику и обслуживание трассы

Ограничения применения

• Не предназначена для вертикальных поворотов - только горизонтальная ориентация
• Не подходит для кабелей с минимальным радиусом изгиба менее 41 мм - возможны повреждения волокон
• Не имеет IP-защиты - не рекомендуется для открытых помещений или мест с повышенной влажностью
• Не совместим с лотками других производителей - даже аналогичной ширины, из-за отличий в форме крепления
• Не предусматривает возможность последующего доступа к кабелю без демонтажа - все кабели должны быть уложены до установки угла

Примеры использования

• Переход трассы вдоль стены в сторону серверного шкафа
• Обход колонны или оборудования внутри ЦОД
• Формирование контура вокруг HVAC-системы
• Соединение двух параллельных рядов лотков под прямым углом

Практические советы

• Перед монтажом проверьте внешние диаметры всех укладываемых кабелей - суммарный объем не должен превышать 70% внутреннего сечения лотка
• Не используйте угол в качестве точки крепления - он не рассчитан на механическую нагрузку сверху
• При укладке нескольких кабелей равномерно распределите их по сечению угла - избегайте скопления в одном углу
• Рекомендовано использовать в сочетании с крышками лотка ITK для защиты от пыли и случайных воздействий
• Артикул ds-360-31890 следует заказывать в комплекте с прямыми секциями - чтобы гарантировать одинаковый цвет и материал всей трассы
