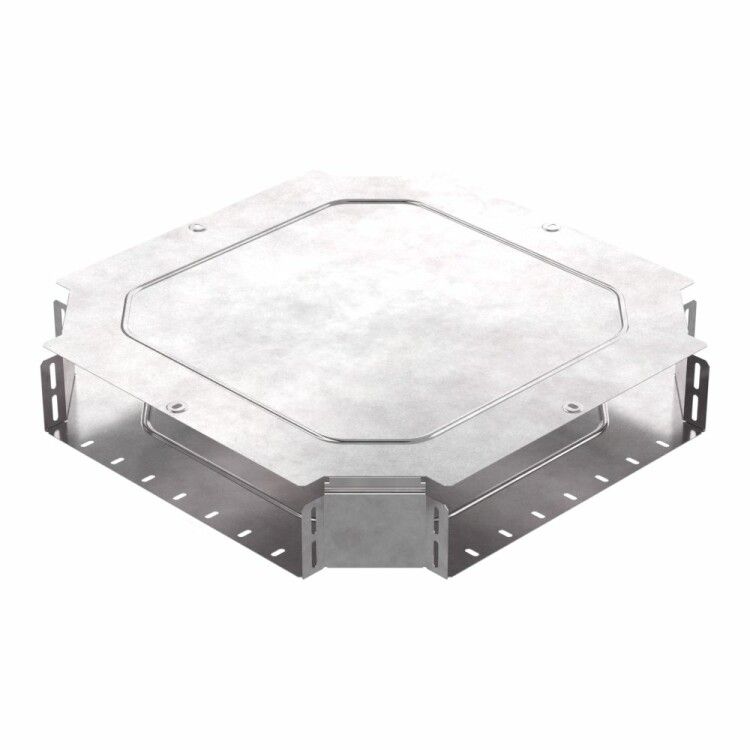

Ответвитель Х-образный с крышкой Стандарт 400х100 Промрукав PR16.0642 Строитель

Ответвитель Х-образный с крышкой Стандарт 400х100 Промрукав - это металлический элемент для организации ответвлений кабельных трасс в горизонтальной плоскости. Изготовлен из оцинкованной стали по методу Сендзимира, обеспечивает надёжную защиту проводов и кабелей при открытой установке. Артикул pr16.0642 соответствует серийному решению Промрукав для промышленных объектов.

Назначение и область применения

Ответвитель Х-образный Стандарт 400х100 Промрукав используется для разветвления кабельных трасс в четырёх направлениях - влево, вправо, вперёд и назад. Подходит для монтажа с перфорированными и глухими кабельными лотками. Предназначен исключительно для открытой установки: внутри помещений, под навесом или на улице при соблюдении условий эксплуатации. Не применяется для скрытых систем или встроенных шахт.

Технические характеристики

• Тип изделия: крестовина (X-образная)
• Габариты: ширина 400 мм, высота 100 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина цинкового покрытия: 10–22 мкм
• Внутренний радиус изгиба: 75 мм
• Цвет: серый
• Температурный диапазон: от -80 C до +150 C
• Огнестойкость: да
• Исполнение: усиленное
• Крышка: в комплекте, фиксируется механически
• Нормативный документ: ТУ 25.11.23-001-52715257-2019
• Климатическое исполнение: УХЛ2 (эксплуатация в помещениях и под навесом)

Совместимость и монтаж

Ответвитель Стандарт 400х100 Промрукав совместим с лотками той же ширины (400 мм) и высоты (100 мм), в том числе с продукцией других производителей, если габариты и форма соответствуют. Монтаж осуществляется открытым способом: крепление выполняется болтами или хомутами к стене, потолку или опорной конструкции. Крышка устанавливается после прокладки кабелей и фиксируется без инструментов - защёлкивающимся замком. Соединительные разъёмы не предусмотрены - требуется внешняя фиксация к смежным участкам лотка.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Обеспечивает огнестойкость - не распространяет горение и сохраняет целостность при воздействии открытого пламени. Цинкование по методу Сендзимира повышает коррозионную стойкость, особенно важную при колебаниях температуры и влажности. Климатическое исполнение УХЛ2 гарантирует работу в условиях повышенной влажности и перепадов температур, характерных для промышленных зон.

Преимущества

• Усиленная конструкция выдерживает нагрузки от большого числа кабелей и механические воздействия
• Оцинкованное покрытие по методу Сендзимира обеспечивает долговечность даже в агрессивных средах
• Крышка в комплекте снижает риск попадания пыли, влаги и сторонних предметов внутрь лотка
• Работает в широком температурном диапазоне - от экстремально низких до высоких значений
• Не требует специальных инструментов для сборки и обслуживания

Ограничения применения

• Не предназначена для закрытой установки в бетонных каналах или подземных коммуникациях
• Не рекомендуется использовать в местах постоянного контакта с агрессивными химическими веществами (например, кислотами, щелочами)
• Запрещён монтаж в условиях, где возможны ударные нагрузки выше нормативных (не рассчитана на динамические вибрации оборудования)
• Не подходит для кабелей с наружным диаметром более половины внутренней высоты лотка (более 50 мм)

Примеры использования

• Разветвление силовых кабелей на производственной линии в цехе
• Подключение контрольных кабелей к пульту управления на элеваторе
• Обход препятствий в распределительной комнате с множеством трубопроводов
• Создание ответвления к конвейерной системе с частыми остановками
• Монтаж в холодильных камерах или на тепловых пунктах благодаря широкому температурному диапазону

Практические советы

• Перед монтажом проверьте соответствие внутреннего профиля ответвителя и лотков - допуск по ширине +-1 мм
• При прокладке кабелей не заполняйте лоток более чем на 60% площади сечения - это необходимо для теплоотвода и будущего обслуживания
• Используйте пластиковые вставки или муфты на острых краях лотка при работе с чувствительными кабелями
• При установке в сырых зонах дополнительно герметизируйте стыки между лотками силиконовым составом
• Проверяйте состояние цинкового слоя ежегодно - при появлении белого налёта (белой ржавчины) протирайте поверхность сухой ветошью, не используйте растворители
• Артикул pr16.0642 - единственный вариант в линейке Промрукав с такими габаритами и усиленным исполнением; аналоги других брендов могут отличаться по радиусу изгиба и толщине стенок
