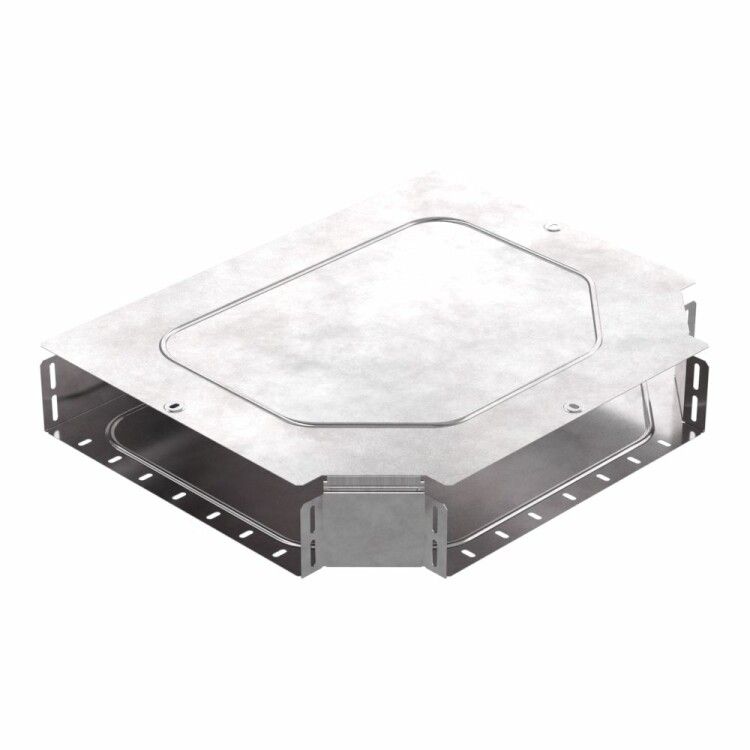

Ответвитель для лотка Т-образ. 400х50 с крышкой Стандарт Промрукав PR16.0631 Строитель

Т-образный ответвитель с крышкой 400х50 Стандарт Промрукав - это элемент кабельной системы для горизонтального разветвления трасс в открытых условиях. Изделие выполнено из оцинкованной стали по методу Сендзимира, обеспечивает надежную защиту кабелей при экстремальных температурах и подходит для промышленных объектов. Артикул pr16.0631 соответствует серийному решению Промрукав.

Назначение и область применения

Т-образный ответвитель с крышкой 400х50 Стандарт Промрукав используется для изменения направления кабельной трассы в горизонтальной плоскости - например, при необходимости отвести кабели в сторону от основного лотка. Подходит для установки с перфорированными и глухими лотками. Предназначен исключительно для открытой установки: внутри помещений, под навесом или на улице при соблюдении условий эксплуатации.

Технические характеристики

• Тип изделия: Тройник горизонтальный
• Ширина кабельного лотка: 400 мм
• Высота кабельного лотка: 50 мм
• Внутренний радиус изгиба: 75 мм
• Материал: Сталь оцинкованная
• Покрытие: Цинк по методу Сендзимира (толщина 10–22 мкм)
• Цвет: Серый
• Температура эксплуатации: от -80 C до +150 C
• Огнестойкость: Да
• Исполнение: Без соединительного разъема
• Нормативный документ: ТУ 25.11.23-001-52715257-2019
• Климатическое исполнение: УХЛ2 (работает в помещениях и под навесом)

Совместимость и монтаж

Т-образный ответвитель с крышкой 400х50 Стандарт Промрукав совместим с лотками той же ширины (400 мм) и высоты (50 мм) от производителя Промрукав. Монтаж осуществляется открытым способом: крепится к опорным конструкциям с помощью болтов или хомутов. Крышка фиксируется на корпусе и защищает кабели от механических воздействий и попадания пыли. Соединение с другими участками лотка выполняется через прямые секции - без использования дополнительных разъемов.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Обладает огнестойкостью - не распространяет горение и сохраняет целостность при повышенных температурах. Покрытие по методу Сендзимира повышает коррозионную стойкость даже при длительной эксплуатации в агрессивной среде. Климатическое исполнение УХЛ2 гарантирует работу в условиях колебаний температуры и влажности, характерных для промышленных зон.

Преимущества

• Высокая прочность благодаря стальному корпусу и равномерному цинковому покрытию
• Устойчивость к перепадам температур - работает в суровых климатических условиях
• Готовая крышка снижает время монтажа и исключает необходимость докупать отдельные элементы защиты
• Поддержание целостности трассы при пожаре - соответствие требованию огнестойкости
• Долговечность: метод Сендзимира обеспечивает защиту на весь срок службы, без необходимости ремонта покрытия

Ограничения применения

• Не предназначена для закрытой установки в герметичных камерах или подземных каналах
• Не рекомендуется использовать в местах постоянного контакта с агрессивными химическими веществами (например, кислотами, щелочами) - хотя цинк устойчив, он не выдерживает длительного воздействия сильнокоррозионных сред
• Отсутствие соединительных разъемов требует точного подбора смежных участков лотка - нельзя просто “вставить” в существующую систему другого производителя без проверки геометрии
• Не подходит для вертикального разветвления - только горизонтальное

Примеры использования

• Разветвление силовой трассы на производственной линии - отвод кабелей к станкам, расположенным вбок от основного маршрута
• Обход препятствий в цеху: прохождение вокруг труб, рам, оборудования
• Подключение датчиков и автоматики в зонах с ограниченным доступом
• Энергообъекты, тепловые пункты, холодильные установки - где требуется надежная защита кабелей при экстремальных температурах

Практические советы

• Перед монтажом проверьте внутренние габариты: ширина 400 мм и высота 50 мм должны точно совпадать с вашим лотком - иначе возникнет люфт или давление на кабели
• Учитывайте радиус изгиба 75 мм: при прокладке кабелей с жесткой броней или большими внешними диаметрами убедитесь, что они не деформируются при прохождении через угол
• При использовании в сыром или пыльном месте регулярно осматривайте крышки - они не обеспечивают IP-защиту, но предотвращают крупный мусор
• Закрепляйте ответвитель с шагом не более 1,5 метра - особенно при большой нагрузке кабелями
• Т-образный ответвитель с крышкой 400х50 Стандарт Промрукав можно комбинировать с аналогичными элементами других серий Промрукав - главное, чтобы размеры и тип крепления совпадали
