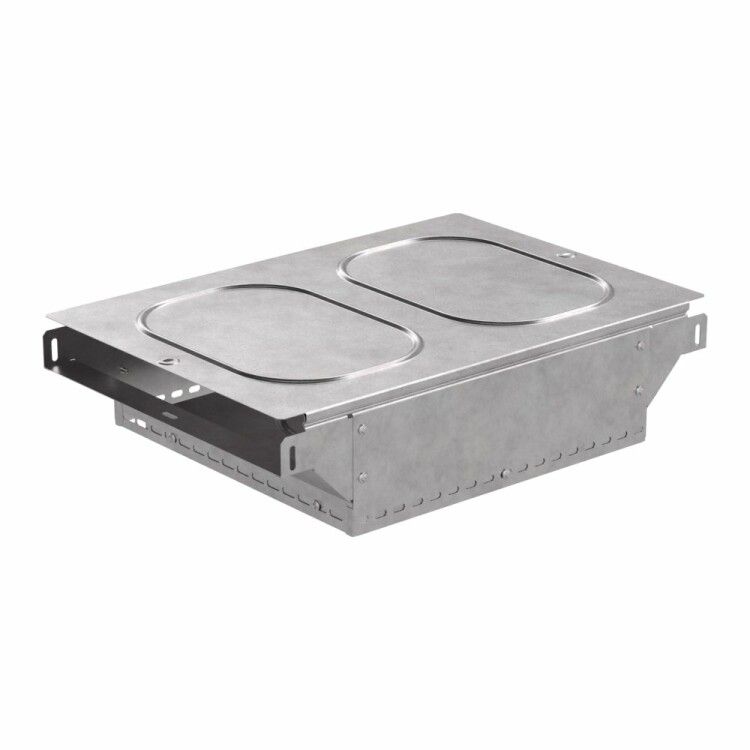

Ответвитель для лотка Т-образ. 400х50 Стандарт с крышкой Промрукав PR16.0968 Строитель

Ответвитель Т-образный для кабельного лотка 400х400х50 мм, сталь оцинкованная, серый от бренда ПРОМРУКАВ (артикул pr16.0968) предназначен для организации ответвлений кабельных трасс в системах кабельных лотков, обеспечивая надёжное соединение без нарушения целостности проводки.

Назначение и область применения

Этот ответвитель используется для создания Т-образных переходов в кабельной трассе - когда основной лоток 400×400 мм необходимо разветвить на два направления под углом 90 градусов. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных помещениях, на заводах, в распределительных пунктах и других объектах с высокой плотностью кабельных сетей.

Технические характеристики

• Форма: Т-образный ответвитель
• Габариты: 400×400×50 мм (ширина × глубина × высота фланца)
• Материал: сталь оцинкованная по технологии Сендзимира
• Цвет: серый
• Толщина цинкового покрытия: 10–22 мкм
• Климатическое исполнение: УХЛ2 - допускает эксплуатацию в закрытых помещениях с повышенной влажностью и перепадами температур

Совместимость и монтаж

Ответвитель совместим с кабельными лотками того же размера - 400×400 мм, произведёнными из аналогичной стали. Монтируется с помощью болтового соединения к основному лотку и двум ответвлениям. Для установки требуется доступ к внутренней стороне лотка и возможность затянуть крепёж с момента 10–15 Нм. Все поверхности имеют фланцевые зоны для равномерного распределения нагрузки. Не требует сварки - сборка выполняется механически.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам для промышленного оборудования. Цинкование по методу Сендзимира гарантирует долговечную антикоррозийную защиту, снижающую риск повреждения кабелей из-за разрушения металлической конструкции. Климатическое исполнение УХЛ2 позволяет использовать продукцию в условиях, где возможны конденсация влаги и колебания температуры от −25C до +40C.

Преимущества

• Высокая прочность за счёт толстой стальной основы и однородного цинкового покрытия
• Стойкость к коррозии даже при длительном воздействии влажной среды
• Простота монтажа без специального оборудования - достаточно гаечных ключей
• Совместимость с большинством лотков того же формата от различных производителей
• Не требует окраски после установки - готов к использованию сразу после монтажа

Ограничения применения

• Не предназначена для открытых площадок или помещений с постоянным контактом с осадками - не имеет защиты IP выше, чем базовая для корпусов
• Не рекомендуется применять в агрессивных химических средах (например, вблизи кислотных или щелочных выбросов)
• Подходит только для лотков с размером 400×400 мм - несовместим с другими типоразмерами
• Не рассчитана на частые демонтажи - многократная сборка/разборка может повредить резьбу крепёжных отверстий

Примеры использования

• Разветвление трассы на участке между двумя станками в цехе
• Переход от главного кабельного канала к группе распределительных шкафов
• Обустройство точки подключения аварийного освещения в производственной зоне
• Создание ответвления для системы автоматизации в логистическом комплексе

Практические советы

• Перед монтажом проверьте, чтобы все элементы лотка имели одинаковый уровень плоскости - иначе возникнут напряжения в соединении
• Используйте пластиковые или медные шайбы под головки болтов, если есть риск электромагнитных помех
• При прокладке тяжёлых кабелей (более 10 кг/м) дополнительно закрепите ответвитель к полу или стене через кронштейны
• Учитывайте посадочные размеры: внутренняя высота прохода составляет около 350 мм - убедитесь, что радиус изгиба кабеля не меньше минимально допустимого
• При работе в местах с высокой запылённостью регулярно проверяйте состояние креплений - пыль может скапливаться в зонах стыков
