Стеклотекстолит 1-сторонний 100x100x1.5 мм 35/00 (35 мкм) | 09-4035 REXANT MEET

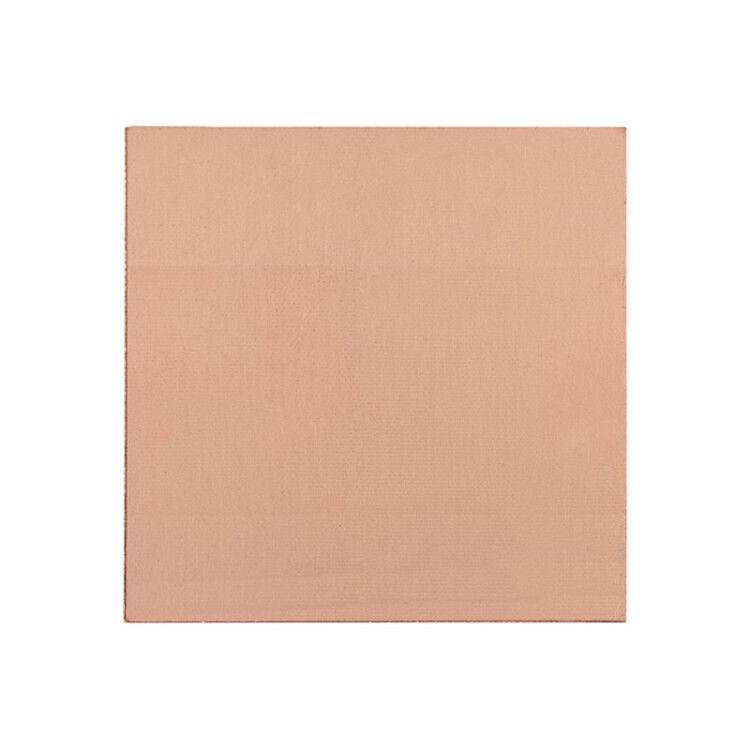

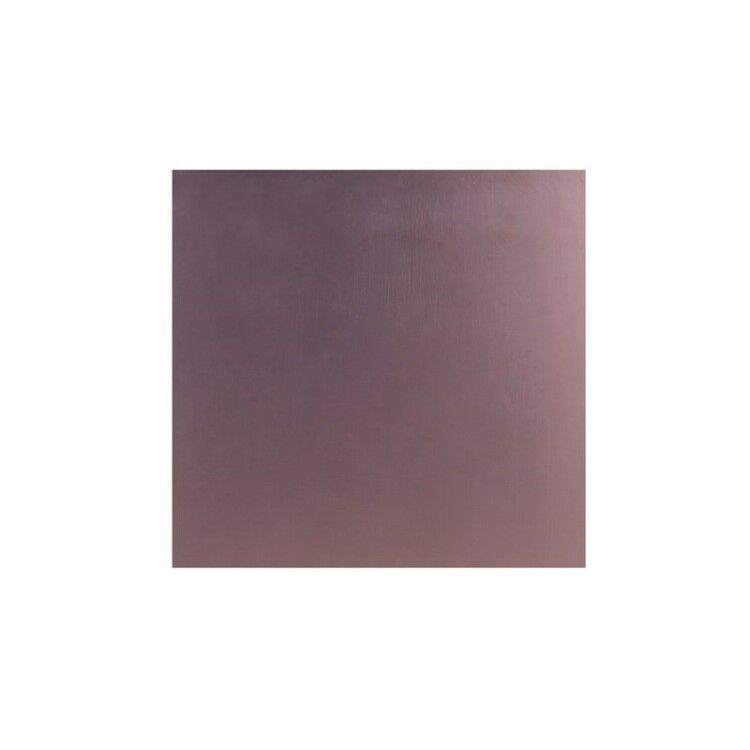

Стеклотекстолит 1-сторонний 100x100x1.5 мм 35/00 (35 мкм) REXANT - базовый материал для изготовления односторонних печатных плат в электронике. Лист с медной фольгой с одной стороны обеспечивает надёжную основу для пайки и трассировки цепей. Артикул 09-4035 соответствует сериям REXANT «Всё для пайки».

Назначение и область применения

Стеклотекстолит 1-сторонний 100x100x1.5 мм 35/00 (35 мкм) REXANT используется как основа для создания печатных плат в устройствах с низкой и средней плотностью компоновки. Подходит для прототипирования, ремонта и мелкосерийного производства.

• Изготовление печатных плат для радиотехники, приборостроения и бытовой электроники
• Монтаж через-hole и SMD-компонентов
• Замена повреждённых плат в оборудовании
• Обучающие проекты и самодельные устройства

Технические характеристики

• Размеры: 100 × 100 × 1,5 мм
• Толщина медной фольги: 35 мкм (электролитическая, гальваностойкая)
• Материал основы: стеклоткань с эпоксидной смолой
• Цвет: бежевый
• Вес: 32,5 г за единицу
• Рабочий температурный диапазон: -65…+105 C
• Класс горючести: Y0 (негорючий)
• Удельное объёмное сопротивление: ≥1×10¹³ Ом·см (сухое), ≥3×10¹⁰ Ом·см (после влажностного старения)
• Диэлектрическая проницаемость: ≤4,1 (при повышенной влажности)
• Прочность на отслаивание фольги: от 2,0 до 2,3 Н (зависит от типа нагрузки)

Совместимость и монтаж

Стеклотекстолит 1-сторонний 100x100x1.5 мм 35/00 (35 мкм) REXANT совместим со всеми стандартными методами обработки печатных плат. Медная фольга толщиной 35 мкм позволяет выполнять тонкие дорожки и отверстия, подходящие для большинства DIP-, SOIC- и мелких SMD-компонентов.

• Подходит для химического травления (FeCl₃, NH₄S₂O₈)
• Сверление отверстий - рекомендованы свёрла 0,3–1,0 мм, скорость не выше 15 000 об/мин
• Пайка - допускается пайка при температуре до 260 C до 10 секунд (без потери адгезии)
• Не требует предварительной подготовки поверхности перед травлением

Безопасность и стандарты

• Класс горючести Y0 - не поддерживает горение
• Соответствует требованиям к диэлектрикам для электронных устройств
• Устойчив к воздействию влаги, масел, спиртов и слабых кислот
• Не содержит свинца и других запрещённых веществ согласно RoHS

Преимущества

• Высокая механическая прочность - выдерживает вибрации и давление при сборке
• Стабильные электроизоляционные свойства даже при колебаниях влажности
• Легко режется, сверлится и шлифуется стандартным инструментом
• Низкий вес - удобен для портативных устройств
• Фольга хорошо держит паяльник, не отслаивается при правильном монтаже

Ограничения применения

• Не предназначен для многопластинчатых плат - только односторонняя фольга
• Не подходит для высокочастотных схем (>100 МГц) из-за значений диэлектрической проницаемости
• При температурах выше +105 C возможна деформация основы
• Не использовать в условиях постоянного контакта с щелочами и растворителями на основе ацетона
• После длительного хранения (более 12 месяцев) проверить адгезию фольги - возможна потеря сцепления

Примеры использования

• Печатная плата для зарядного устройства USB
• Контроллер для маленькой системы автоматизации
• Аудиоусилитель на микросхемах TDA2822
• Экспериментальная плата для Arduino Nano
• Ремонт платы в телевизоре или музыкальном центре

Практические советы

• Перед использованием проверьте наличие трещин и пузырей под фольгой - они снижают надёжность
• При резке используйте ножницы по металлу или алмазный диск - избегайте перегрева
• Для точного сверления закрепите лист на деревянной подложке, чтобы избежать расслоения
• При травлении соблюдайте время - переусердствовать нельзя, иначе фольга начнёт отслаиваться
• Храните в сухом месте, в оригинальной упаковке - срок годности 12 месяцев
• Учитывайте посадочные размеры: 100×100 мм - оптимально для миниатюрных корпусов, но слишком мало для крупных систем
