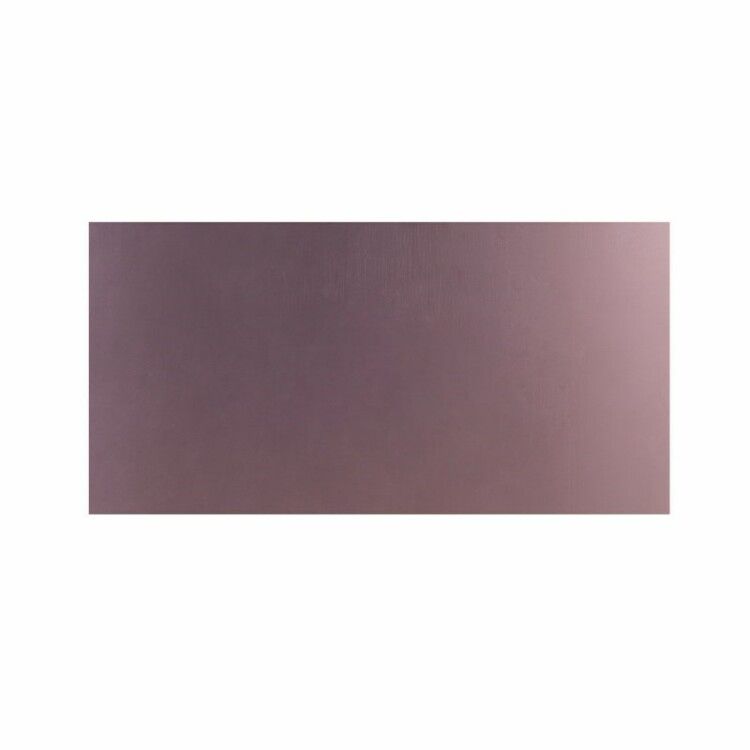

Стеклотекстолит 1-сторонний 100x200x1.5 мм 35/00 (35 мкм) | 09-4045 REXANT MEET

Стеклотекстолит 1-сторонний 100х200х1.5 мм 35/00 (35 мкм) REXANT - базовый материал для изготовления односторонних печатных плат в электронике. Лист с медной фольгой с одной стороны обеспечивает надёжную основу для пайки и трассировки проводников, а сочетание стеклоткани и эпоксидной смолы гарантирует механическую прочность и стабильность электрофизических параметров даже в сложных условиях.

Назначение и область применения

Стеклотекстолит 1-сторонний 100х200х1.5 мм 35/00 (35 мкм) REXANT используется как основа для создания печатных плат в устройствах, где важны надёжность и долговечность. Подходит для производства плат в радиотехнике, приборостроении и бытовой электронике. Применяется как для сквозного монтажа компонентов, так и для поверхностного монтажа SMD. Материал идеально подходит для прототипирования, серийного производства и ремонтных работ.

Технические характеристики

• Размеры: 100 × 200 × 1,5 мм
• Толщина медной фольги: 35 мкм (электролитическая, гальваностойкая)
• Материал основы: стеклоткань, пропитанная эпоксидной смолой
• Цвет: бежевый
• Масса одного листа: 65 г
• Рабочий температурный диапазон: от –65 C до +105 C
• Класс горючести: Y0 (негорючий)
• Удельное объёмное электросопротивление: ≥ 1×10¹⁰ Ом·м (после влажностного старения)
• Диэлектрическая проницаемость: ≤ 4,1 (при повышенной влажности)
• Прочность на отслаивание фольги: минимум 2,0–2,3 Н (зависит от типа нагрузки)

Совместимость и монтаж

Стеклотекстолит 1-сторонний 100х200х1.5 мм 35/00 (35 мкм) REXANT совместим со всеми стандартными технологиями изготовления печатных плат: фотолитографией, химическим травлением, термопереносом и механической обработкой. Для сверления используйте свёрла из твердых сплавов - материал легко просверливается, но требует осторожности при выходе сверла, чтобы не расслоить край. Медная фольга позволяет выполнять пайку любыми типами паяльников, включая импульсные и термопневматические. Учитывайте посадочные размеры: лист имеет стандартные габариты, подходящие для большинства станков ЧПУ и ручных шаблонов.

Безопасность и стандарты

Стеклотекстолит 1-сторонний 100х200х1.5 мм 35/00 (35 мкм) REXANT соответствует требованиям по безопасности для электронных устройств: класс горючести Y0 исключает распространение пламени. Материал не выделяет токсичных веществ при нормальных рабочих температурах. Однако при механической обработке (шлифование, сверление) образуется пыль - рекомендуется использовать средства защиты органов дыхания и глаз. Храните в сухом месте - длительное воздействие влаги снижает диэлектрические свойства.

Преимущества

• Высокая механическая прочность - выдерживает вибрации и ударные нагрузки
• Отличные диэлектрические свойства - минимальные потери сигнала на высоких частотах
• Стабильность параметров при перепадах температуры и влажности
• Легко режется, сверлится и шлифуется - подходит для ручной и автоматизированной обработки
• Низкий вес - удобен для портативных устройств и массового производства

Ограничения применения

Стеклотекстолит 1-сторонний 100х200х1.5 мм 35/00 (35 мкм) REXANT предназначен только для односторонних печатных плат. Не применяйте для двухсторонних или многослойных конструкций - для этого нужны двусторонние аналоги. Температура выше +105 C вызывает деформацию и потерю адгезии фольги. Также материал чувствителен к длительному воздействию растворителей (например, ацетона, этилового спирта), которые могут набухнуть основу и снизить прочность связи с медью. Не используйте в контакте с агрессивными щелочами и кислотами без дополнительной защиты.

Примеры использования

• Печатные платы для зарядных устройств, блоков питания, световых индикаторов
• Элементы управления в бытовой технике (стиральные машины, микроволновые печи)
• Прототипы радиоуправляемых моделей и Arduino-проектов
• Изготовление датчиков, реле, коммуникационных интерфейсов
• Замена поврежденных плат в ремонте электроники

Практические советы

• Перед обработкой проверьте наличие дефектов на поверхности фольги - царапины и вмятины могут стать местами отказа при работе
• Храните листы в оригинальной упаковке, в сухом помещении с температурой 18–25 C - срок годности 12 месяцев
• При резке используйте алмазные диски или ножницы по металлу - резка ножницами по бумаге недопустима
• Для травления меди применять растворы хлорного железа или персульфата аммония - они хорошо подходят для этой фольги
• Не допускайте перегрева при пайке - максимальная температура жала паяльника не должна превышать 300 C, иначе возможна отслоение фольги
