Стеклотекстолит 1-сторонний 200x300x1.5 мм 35/00 (35 мкм) | 09-4065 REXANT MEET

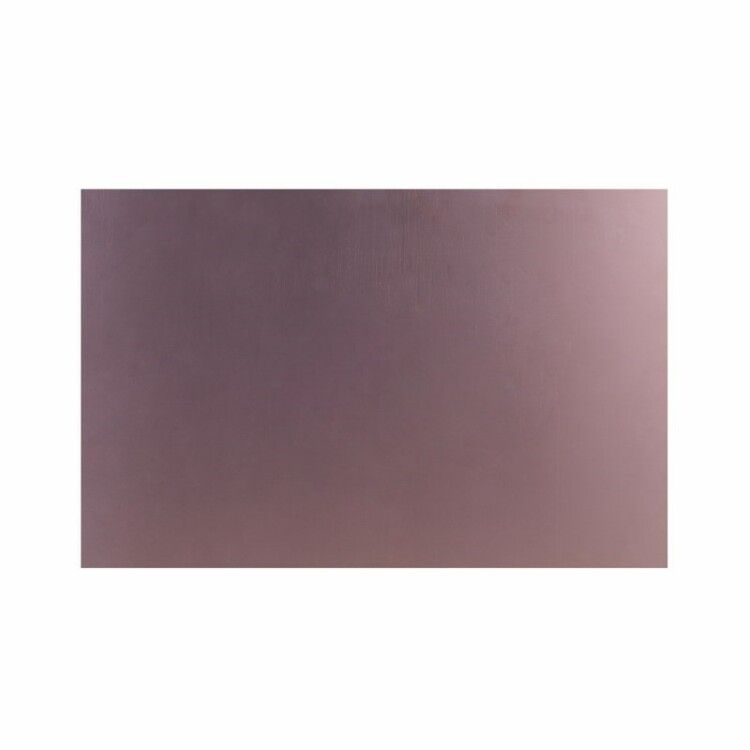

Стеклотекстолит 1-сторонний 200x300x1.5 мм 35/00 (35 мкм) REXANT - это базовый материал для создания печатных плат в электронике. Односторонняя медная фольга толщиной 35 мкм позволяет легко выполнять дорожки и контакты, а прочная основа из стеклоткани и эпоксидной смолы обеспечивает стабильность при механических нагрузках и перепадах температур.

Назначение и область применения

Стеклотекстолит 1-сторонний 200x300x1.5 мм 35/00 (35 мкм) REXANT используется как основа для изготовления односторонних печатных плат. Подходит для производства устройств в радиотехнике, приборостроении и электронике - от простых модулей до сложных схем с поверхностным монтажом. Материал применяют там, где важны надёжность, стабильность диэлектрических свойств и возможность точной механической обработки.

Технические характеристики

• Размеры: 200 × 300 × 1,5 мм
• Толщина медной фольги: 35 мкм (электролитическая, гальваностойкая)
• Материал основы: стеклоткань, пропитанная эпоксидной смолой
• Цвет: бежевый
• Вес одного листа: 195 г
• Рабочий температурный диапазон: –65…+105 C
• Удельное объёмное сопротивление: ≥1×10¹⁰ Ом·м (после влажностного старения)
• Диэлектрическая проницаемость: ≤4,1 (при повышенной влажности)
• Класс горючести: Y0 (негорючий)
• Прочность на отслаивание фольги: ≥2,0 Н (при всех испытаниях: тепло, пары растворителей, гальванический раствор)

Совместимость и монтаж

Стеклотекстолит 1-сторонний 200x300x1.5 мм 35/00 (35 мкм) REXANT совместим со всеми стандартными технологиями изготовления печатных плат: фотолитографией, химическим травлением, термопереносом и механическим сверлением. Для работы с материалом используются обычные инструменты - свёрла по металлу, фрезы, ножницы по металлу. Учитывайте, что толщина 1,5 мм требует осторожного зажима при обработке, чтобы избежать деформаций. Медная фольга толщиной 35 мкм подходит для токов до 1–2 А на дорожках шириной 1 мм, в зависимости от длины и охлаждения.

Безопасность и стандарты

Материал соответствует требованиям к негорючим диэлектрикам (класс горючести Y0). Применяется в устройствах, работающих в условиях повышенной влажности и колебаний температуры. Химическая стойкость подтверждена испытаниями на воздействие гальванических растворов и органических растворителей. Гарантированный срок хранения - 12 месяцев при комнатной температуре и влажности ниже 70%. После истечения срока возможна потеря адгезии фольги - рекомендуется проверить качество перед использованием.

Преимущества

• Высокая механическая прочность - выдерживает сверление, штамповку и крепление болтами
• Отличные диэлектрические свойства даже при высокой влажности
• Легко обрабатывается: режется, сверлится, фрезеруется без трещин
• Низкий вес - удобен для портативных и мобильных устройств
• Стабильность параметров при циклическом нагреве (до 260 C)

Ограничения применения

Стеклотекстолит 1-сторонний 200x300x1.5 мм 35/00 (35 мкм) REXANT не предназначен для многопластинчатых плат - он односторонний. Не использовать в средах с постоянным воздействием открытого пламени или температур выше +105 C. Не рекомендован для высокочастотных схем (>100 МГц) без учёта потерь в диэлектрике. Также не следует применять в качестве несущей конструкции под значительную механическую нагрузку - материал хрупок при изгибе.

Примеры использования

• Печатные платы для зарядных устройств, блоков питания, контроллеров
• Элементы управления в бытовой технике (стиральные машины, микроволновки)
• Изготовление прототипов и учебных моделей в радиолюбительской практике
• Подложки для SMD-компонентов в малогабаритной аппаратуре
• Заготовки для самодельных плат с ручным паянием через отверстия

Практические советы

• Перед резкой или сверлением закрепите лист на плотном основании - стеклотекстолит может треснуть при вибрациях
• Для сверления используйте свёрла с алмазным напылением или твёрдосплавные - обычные по дереву быстро затупятся
• При травлении меди соблюдайте безопасность: работайте в проветриваемом помещении, используйте средства защиты
• Не храните материал рядом с источниками тепла или влажности - это снижает долговечность адгезии фольги
• Если нужна большая площадь - можно комбинировать несколько листов, но помните: стеклотекстолит 1-сторонний 200x300x1.5 мм 35/00 (35 мкм) REXANT нельзя клеить друг на друга без специального клея - это нарушит электрическую изоляцию
