Крепление стеновое лотка 80-100 - UGB100 ДКС

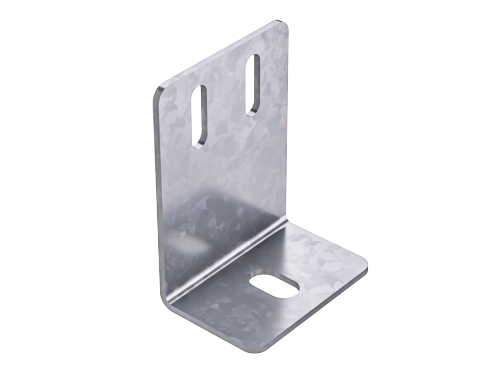

Крепление лотка стеновое 80-100 от DKC (ДКС), артикул ugb100, предназначен для надежного крепления лотков серии U5 Combitech к вертикальным поверхностям. Это решение используется там, где требуется устойчивая и долговечная система кабельной трассы с высотой борта 80–100 мм.

Назначение и область применения

Крепление лотка стеновое 80-100 обеспечивает фиксацию лотков серии U5 Combitech на стенах при вертикальном монтаже кабельных трасс. Подходит для прокладки силовых и слаботочных кабелей в помещениях с повышенными требованиями к механической нагрузке - например, на производствах, в цехах, энергообъектах, серверных и технологических шахтах.

Технические характеристики

• Тип изделия: крепление стеновое для лотков
• Материал: сталь оцинкованная
• Покрытие: оцинковка горячим способом по методу Сендзимира - равномерный, плотный слой цинка против коррозии
• Толщина материала: 2,5 мм - обеспечивает жесткую фиксацию даже при заполнении лотка кабелями до предела
• Цвет: серый
• Поддерживаемая высота стенки лотка: 80–100 мм
• Рекомендованное расстояние между креплениями: не более 1 метра

Совместимость и монтаж

Крепление совместимо исключительно с лотками серии U5 Combitech, имеющими высоту борта в диапазоне 80–100 мм. Установка выполняется на вертикальную поверхность (бетон, кирпич, металлический профиль): крепится через отверстия болтами М8 или аналогичными крепежными элементами. Расположение креплений рекомендуется делать на расстоянии максимум 1 метр друг от друга - это гарантирует минимальный прогиб лотка при максимальной нагрузке.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и защите от коррозии, характерным для систем кабельной трассы класса industrial. Горячее цинкование по методу Сендзимира обеспечивает соответствие нормам длительной эксплуатации в условиях повышенной влажности и температурных перепадов.

Преимущества

• Высокая механическая прочность благодаря толщине стали 2,5 мм - выдерживает значительные весовые нагрузки
• Устойчивость к коррозии - оцинковка Сендзимира сохраняет целостность покрытия даже после резки или сверления
• Простота установки - универсальная форма позволяет легко закрепить на любой плоской поверхности
• Совместимость со всей серией U5 Combitech - единая система комплектующих снижает риск ошибок при сборке

Ограничения применения

• Не горизонтальный монтаж - для него требуются другие типы креплений
• Не подходит для лотков с высотой борта менее 80 мм или более 100 мм - возможна некорректная фиксация
• Не рассчитано на внешнюю установку без защиты от прямого воздействия осадков - хотя оцинковка устойчива, длительное намокание может снизить срок службы

Примеры использования

• Фиксация лотков вдоль стен цеха на заводе для прокладки кабелей питания оборудования
• Обустройство кабельных трасс в серверной комнате с вертикальной маршрутизацией проводов
• Прокладка сигналов управления на объектах ЖКХ - лифты, насосные станции, системы автоматизации

Практические советы

• Перед монтажом проверьте точную высоту стенки вашего лотка - она должна попадать в диапазон 80–100 мм
• Используйте анкерные болты или химические крепежи при работе с бетонными/кирпичными стенами
• Если необходимо смонтировать несколько рядов лотков - соблюдайте зазор минимум 50 мм между уровнями для удобства обслуживания
• Не используйте данное крепление вместо потолочного или углового - они имеют отличную геометрию и не обеспечивают нужной устойчивости
