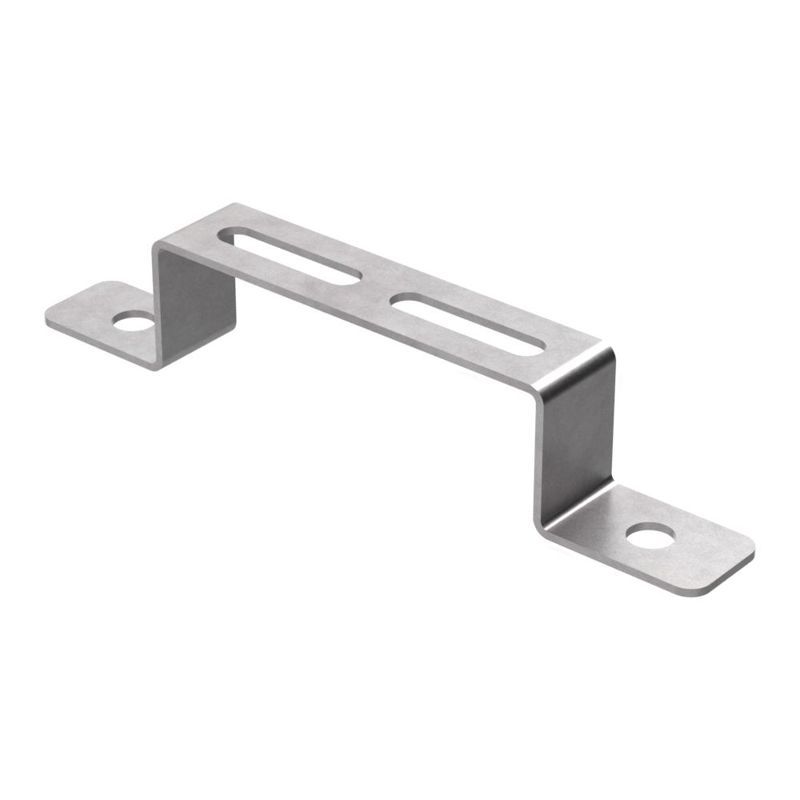

Крепление стеновое-напольное 100 | PR08.2462 Промрукав Строитель

Крепление стеновое-напольное 100 от ПРОМРУКАВ (арт. pr08.2462) — это надёжный несущий элемент для монтажа кабельных лотков на стенах и полу. Изготовлено из оцинкованной стали с долговечным защитным слоем, обеспечивает устойчивость к коррозии и работу в широком диапазоне температур.

Назначение и область применения

Крепление стеновое-напольное 100 используется для фиксации проволочных и листовых кабельных лотков в системах кабельной накладной сети (КНС). Подходит для установки на вертикальных поверхностях (стены) и горизонтальных (пол). Применяется в помещениях, под навесом и на открытых участках с контролируемым микроклиматом. Часто встречается в промышленных объектах: цехах, энергообъектах, транспортных терминалах, где требуется жёсткая и долговечная система крепления кабелей.

Технические характеристики

• Ширина канала: 100 мм — совместимо с лотками аналогичной ширины;
• Исполнение: напольное с креплением к стене — позволяет гибко выбирать направление монтажа;
• Тип крепления: настенное — фиксируется к поверхности с помощью болтов или анкеров;
• Материал: сталь оцинкованная — высокая прочность и устойчивость к механическим нагрузкам;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира — равномерный слой цинка толщиной 10–22 мкм, защищающий от коррозии даже при повреждении поверхности;
• Огнестойкость: да — выдерживает воздействие открытого пламени без потери несущей способности;
• Цвет: светло-серый — соответствует стандартному цвету металлических конструкций;
• Климатическое исполнение: УХЛ2 — допускает эксплуатацию при температурах от -80 °C до +150 °C.

Совместимость и монтаж

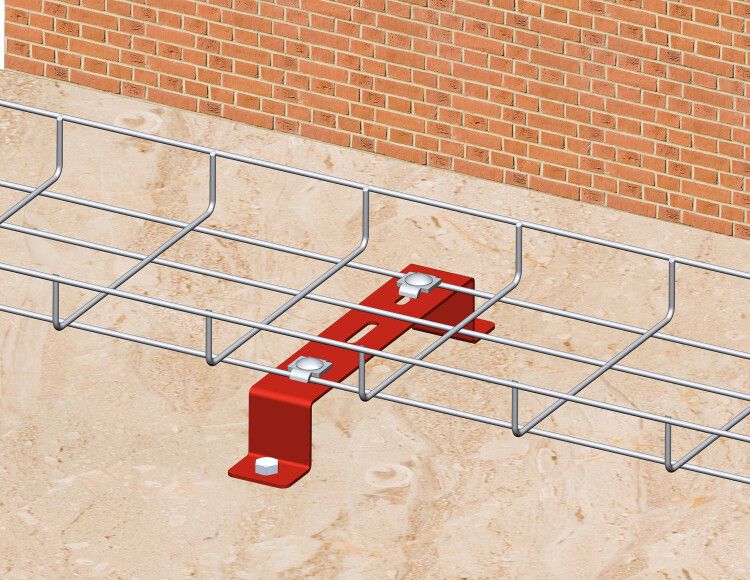

Крепление стеновое-напольное 100 предназначено для установки с лотками шириной 100 мм. Монтаж осуществляется с использованием винтового типа крепления — через предварительно просверленные отверстия в основании крепления. Для фиксации к бетону или кирпичу используются анкерные болты; для металлоконструкций — самонарезающие или обычные болты с гайками. Рекомендуется соблюдать шаг между точками крепления не более 1,5 метра при равномерной нагрузке. Учитывайте посадочный диаметр и тип профиля лотка — он должен точно соответствовать форме крепления.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии, характерным для промышленных систем кабельной организации. Защитное покрытие выполнено по технологии Сендзимира — это промышленный стандарт для оцинкованной стали, обеспечивающий длительную защиту даже в условиях повышенной влажности. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150 для работы в закрытых и частично защищённых зонах.

Преимущества

• Высокая механическая прочность благодаря стальной основе;
• Долговечность — оцинковка по Сендзимиру сохраняет целостность покрытия даже после резки или сверления;
• Универсальность — один тип крепления подходит и для стен, и для пола;
• Работает в экстремальных температурах — от -80 °C до +150 °C, что делает его пригодным для холодильных камер и нагревательных зон;
• Не требует дополнительной антикоррозийной обработки после монтажа.

Ограничения применения

Крепление стеновое-напольное 100 не предназначено для прямого контакта с открытыми источниками химически активных веществ (например, кислоты, щёлочи, растворители). Также не рекомендуется использовать в полностью подводных средах — хотя покрытие устойчиво к влаге, постоянное погружение может со временем вызвать коррозию. Недопустимо применение в условиях постоянных ударных нагрузок без дополнительной амортизации.

Примеры использования

• Фиксация лотков с силовыми кабелями в производственных цехах;
• Монтаж кабельных трасс в логистических комплексах и складах;
• Установка на стенах в тепловых пунктах и насосных станциях;
• Обустройство кабельных путей в холодильных камерах — благодаря рабочему диапазону температур.

Практические советы

• Перед монтажом проверьте, чтобы ширина лотка точно соответствовала 100 мм — расхождение даже на 2–3 мм снижает устойчивость;
• При монтаже на бетон используйте анкеры класса не ниже 4.8, с учётом веса заполненного лотка;
• Если крепление будет установлено в местах с возможным попаданием воды — дополнительно герметизируйте места крепления силиконовым составом;
• При необходимости удлинения или изменения конфигурации КНС — комбинируйте это крепление с другими элементами системы ПРОМРУКАВ — они совместимы по размерам и типу крепления.
