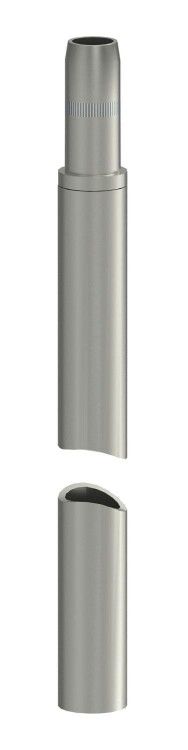

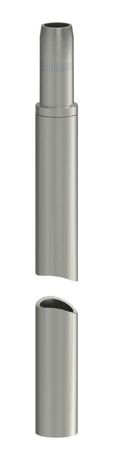

Стержень заземления 1,5 м (LE ERDER V4A) | 5000335 OBO Bettermann

Стержень заземления 1,5 м от OBO BETTERMANN (артикул 5000335, серия LE ERDER V4A) предназначен для устройства глубинных контурных заземлений в сложных грунтах. Изготовлен из нержавеющей стали V4A, обеспечивает долговечную проводимость и устойчивость к коррозии даже в агрессивной среде.

Назначение и область применения

Стержень заземления 1,5 м используется для формирования вертикальных элементов системы заземления, особенно там, где требуется достижение глубины более 1 метра. Подходит для установки в плотные, каменистые или сухие грунты, где обычные горизонтальные заземлители малоэффективны. Применяется в системах молниезащиты, заземления антенн, телекоммуникационного оборудования, промышленных объектов и распределительных устройств.

Технические характеристики

• Длина: 1,5 м
• Диаметр: 25 мм
• Материал: Нержавеющая сталь V4A ( AISI 316L ) - высокая коррозионная стойкость
• Форма профиля: Круглая
• Поверхность: Необработанная - без антикоррозийного покрытия, так как материал сам по себе устойчив
• Производитель: OBO BETTERMANN, серия LE ERDER V4A
• Соответствие стандартам: VDE 0185-305 (эквивалент IEC 62305)

Совместимость и монтаж

Стержень заземления 1,5 м совместим с раструбными патрубками серии LE ERDER, которые обеспечивают герметичное и надёжное механическое соединение между стержнями. Для монтажа применяются ударные инструменты (молот-наковальня или специальный забиватель). Установка выполняется путём последовательного вбивания стержней до нужной глубины. Соединение происходит через заранее установленный на верхнем конце раструб - без сварки или болтовых соединений. Диаметр 25 мм позволяет использовать стандартные насадки для забивки.

Безопасность и стандарты

Изделие соответствует немецкому стандарту VDE 0185-305, который является эквивалентом международного IEC 62305 - основного стандарта для систем молниезащиты. Это гарантирует соответствие требованиям к безопасности, проводимости и долговечности в условиях повышенной опасности.

Преимущества

• Высокая коррозионная стойкость благодаря материалу V4A - срок службы превышает 50 лет в большинстве грунтов
• Отсутствие защитного покрытия исключает риск его повреждения при забивке
• Раструбное соединение обеспечивает непрерывный электрический контакт без дополнительных компонентов
• Подходит для труднопроходимых грунтов: песчаные, скалистые, сухие, замёрзшие
• Легко комбинируется с другими стержнями той же серии для увеличения глубины

Ограничения применения

• Не рекомендуется для использования в сильно кислотных или щелочных грунтах с pH ниже 4 или выше 9 - возможна химическая коррозия даже V4A
• Требуется наличие доступа для забивки: невозможен монтаж в ограниченном пространстве без свободного вертикального движения инструмента
• Не предназначена для самостоятельного подключения к кабелю - требует переходника или зажима типа LK / LB
• Не следует применять в качестве единственного заземлителя в малых объектах - необходимо формирование комплексного контура

Примеры использования

• Заземление вышек мобильной связи и радиоантенн
• Глубинное заземление молниеприёмников на крышах промышленных зданий
• Обустройство контура заземления для подстанций и распределительных пунктов
• Электромагнитная совместимость (EMC) в серверных помещениях и центрах обработки данных
• Заземление систем освещения на открытых площадках (парковки, стадионы)

Практические советы

• Перед монтажом проверьте тип грунта: в каменистых породах используйте буровую установку для подготовки отверстия, затем вставьте стержень и уплотните вокруг него глину или бентонит
• При необходимости удлинить заземление - соединяйте стержни только с использованием оригинальных раструбных патрубков LE ERDER; другие фитинги снижают надёжность контакта
• После установки обязательно проведите измерение сопротивления заземления - норма для молниезащиты не должна превышать 10 Ом
• Для защиты от механических повреждений в местах выхода на поверхность используйте металлические кожухи или пластиковые колпаки
• Артикул 5000335 - это одиночный стержень. Для полноценного контура обычно требуется минимум три штуки, расположенные в треугольнике с шагом 3–5 м
