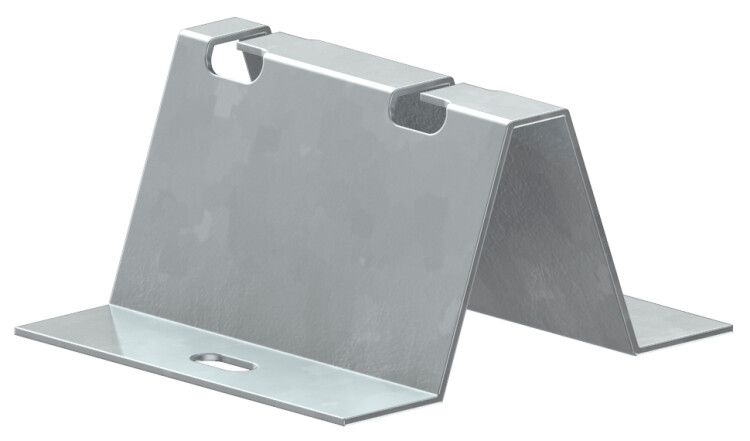

Стойка напольная 100 | CLW10-SN-100 IEK

Стойка напольная 100 от IEK (ИЭК), артикул clw10-sn-100, предназначена для надёжного крепления кабельных трасс на полу, обеспечивая устойчивую и долговечную систему прокладки кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Стойка напольная 100 используется для вертикального крепления металлических лотков — как прокатных, так и проволочных — к поверхности пола. Она формирует основание кабельной трассы, позволяя организовать маршруты прокладки силовых и слаботочных кабелей. Несмотря на то что она рассчитана на напольный монтаж, её можно применять и в настенной конфигурации, если требуется изменить направление трассы или закрепить лоток на стене с опорой на пол.

Технические характеристики

• Тип изделия: стойка напольная
• Материал: сталь толщиной 2 мм — обеспечивает жёсткость и сопротивление деформациям
• Защитное покрытие: цинкование — защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Тип соединения: винтовое — позволяет собирать и разбирать конструкцию без сварки
• Диапазон рабочих температур: от -60 °C до +60 °C — подходит для установки в холодильных камерах, на открытых площадках, в неотапливаемых помещениях
• Срок службы: 20 лет — при условии соблюдения правил монтажа и эксплуатации
• Нормативный документ: ГОСТ 14918-80 — соответствует требованиям к конструкциям для кабельных трасс

Совместимость и монтаж

Стойка напольная 100 совместима с большинством типов металлических лотков, используемых в системах CLW от IEK. Для монтажа необходимо:

• Закрепить основание стойки к бетонному или другому прочному полу с помощью анкеров или болтов (диаметр крепёжных отверстий не указан — проверьте комплектацию перед установкой)
• Установить лоток на верхнюю часть стойки с помощью винтового соединения — фиксация осуществляется через предварительно подготовленные отверстия в корпусе лотка
• Не допускать перегрузки — максимальная нагрузка зависит от типа и габаритов лотка; рекомендуется использовать согласованную комплектацию из серии CLW

Безопасность и стандарты

Стойка напольная 100 изготовлена в соответствии с ГОСТ 14918-80, который регламентирует требования к конструкциям для кабельных трасс. Цинковое покрытие снижает риск возникновения электрохимической коррозии, повышая безопасность при длительной эксплуатации в условиях высокой влажности или химически активной среды.

Преимущества

• Высокая механическая прочность благодаря стали толщиной 2 мм
• Долговечность — срок службы 20 лет при нормальных условиях
• Легкий монтаж и демонтаж благодаря винтовому соединению
• Устойчивость к экстремальным температурам — работает даже в морозных регионах
• Цинковое покрытие исключает необходимость дополнительной антикоррозийной обработки

Ограничения применения

• Не предназначен для подвеса на потолок — требует опоры на твёрдый пол
• Не следует использовать в местах с постоянным воздействием открытого пламени или расплавленного металла
• Не рекомендуется применять в качестве самостоятельной несущей конструкции для массивных лотков без дополнительной поддержки
• Подходит только для лотков, имеющих стандартизированные точки крепления — несовместима с нестандартными моделями без адаптеров

Примеры использования

• Прокладка кабелей в цехах заводов, где требуется устойчивая трасса вдоль проходов
• Обустройство кабельных каналов в логистических терминалах и складских комплексах
• Монтаж трасс в теплицах, холодильных камерах и других объектах с низкими температурами
• Переход от настенного кабельного канала к напольному — когда трасса должна менять направление

Практические советы

• При выборе стойки напольная 100 убедитесь, что внутренний диаметр нижнего крепёжного отверстия соответствует вашим анкерам — точные размеры указываются в чертежах серии CLW
• Для длинных участков трассы устанавливайте стойки с шагом не более 1,5–2 метров, чтобы избежать прогиба лотка
• Если вы используете стойку в настенном варианте — обязательно закрепите нижнюю часть на полу, иначе конструкция будет неустойчивой
• Проверяйте соответствие ширины лотка и стойки — серия CLW имеет унифицированные размеры, но внешние модели могут отличаться
• После монтажа проверьте все винтовые соединения — они должны быть затянуты равномерно, без перекосов
