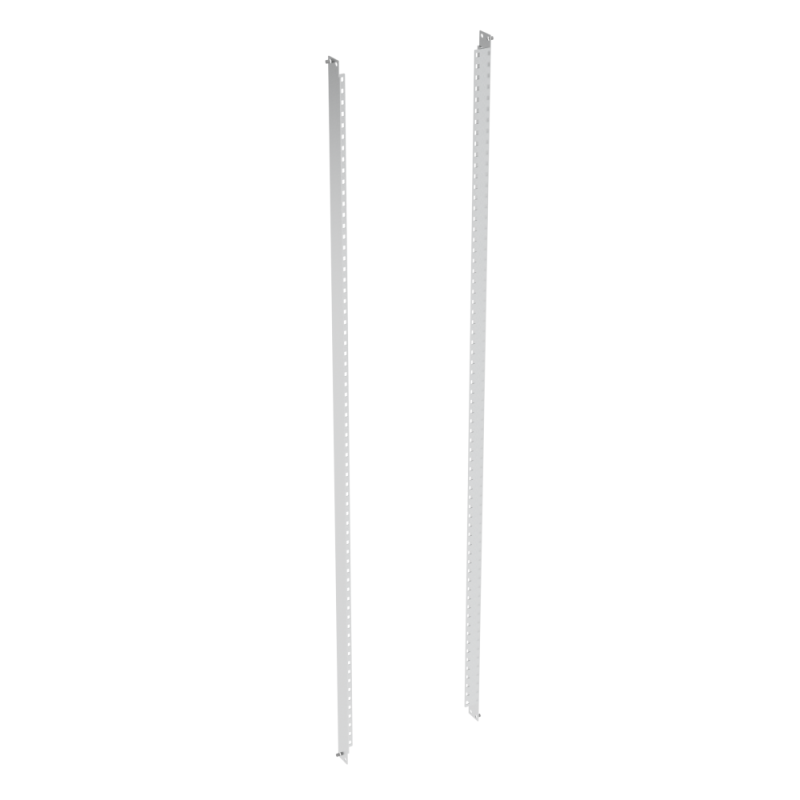

Стойка вертикальная для установки внутренних панелей В=1800 1кмп=2шт. | 307594 КЭАЗ

Стойка вертикальная для установки внутренних панелей В=1800 комплект=2шт. КЭАЗ - это металлический элемент крепления, предназначенный для фиксации лицевых панелей внутри шкафов управления. Комплект из двух стоек обеспечивает устойчивую и точную установку панелей в корпусах серии OptiBox M от КЭАЗ.

Назначение и область применения

Стойка вертикальная для установки внутренних панелей В=1800 комплект=2шт. КЭАЗ используется для монтажа лицевых панелей функциональных блоков - например, кнопочных станций, индикационных панелей, устройств управления. Применяется внутри электрощитов и распределительных шкафов, где требуется жесткая и выровненная фиксация панелей. Подходит для систем автоматизации, промышленного оборудования и объектов энергетики.

Технические характеристики

• Высота: 1800 мм
• Количество в комплекте: 2 штуки
• Материал: сталь толщиной 2 мм, окрашенная порошковым покрытием
• Цвет: серый (RAL 7035)
• Исполнение: монтажный уголок

Совместимость и монтаж

Стойка вертикальная для установки внутренних панелей В=1800 комплект=2шт. КЭАЗ совместима с корпусами серии OptiBox M. Устанавливается на боковые стенки шкафа с помощью саморезов или заклепок. Для правильной сборки необходимо соблюдать шаг крепления, указанный в документации на шкаф. Обе стойки должны быть установлены параллельно друг другу - это гарантирует равномерное распределение нагрузки на панель.

Преимущества

• Увеличенная высота (1800 мм) позволяет устанавливать длинные панели без прогиба
• Окрашенная сталь защищена от коррозии и механических повреждений
• Стандартный цвет RAL 7035 соответствует цветовой гамме корпусов OptiBox M
• Жесткая конструкция исключает люфт и вибрацию панелей при работе оборудования

Ограничения применения

Не предназначен для наружной установки - отсутствует защита от осадков и прямого UV-излучения. Не рекомендуется использовать в средах с повышенной химической агрессивностью (например, в цехах с постоянным воздействием кислот или щелочей). Высота 1800 мм не подходит для малогабаритных шкафов - требует минимальной глубины корпуса 400–500 мм.

Примеры использования

• Фиксация панели управления на станках ЧПУ
• Установка панелей HMI в системах конвейерной автоматизации
• Монтаж кнопочных постов в распределительных пунктах
• Крепление индикационных модулей в шкафах OptiBox M на объектах ЖКХ и энергетики

Практические советы

• Перед монтажом проверьте, что отверстия в стенках шкафа точно совпадают с местами крепления стоек
• Используйте уровень при установке - даже небольшой перекос приведёт к затруднённому монтажу панели
• При замене старых стоек - сохраните оригинальные крепёжные отверстия, чтобы не сверлить новые
• Комплект из двух стоек рассчитан на одну панель; не используйте одну стойку вместо двух - это снижает надёжность
