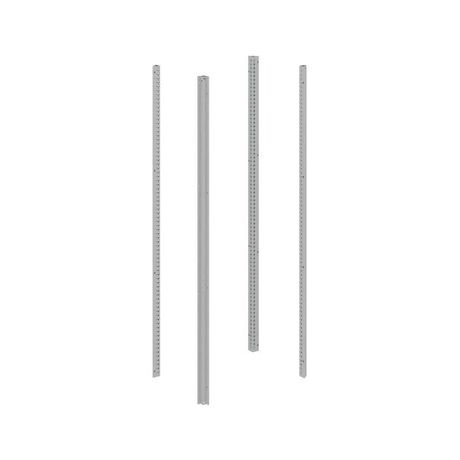

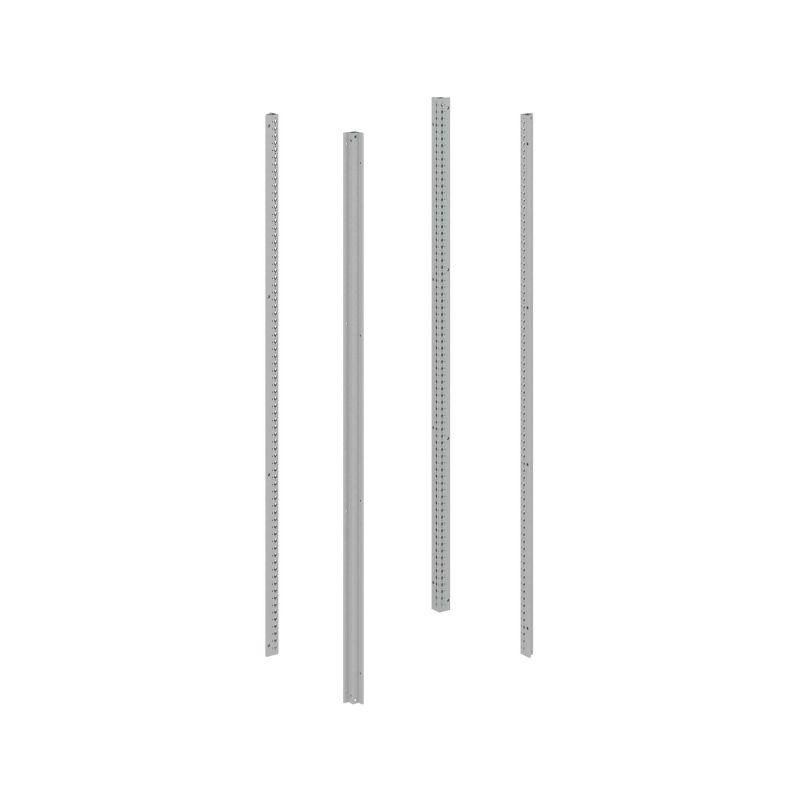

Стойки вертикальные для шкафов CQE N высотой 1000 мм 4 шт RAL7035 | R5NKMN10 DKC ДКС

Вертикальные стойки nCQE от DKC (арт. r5nkmn10) - это базовые элементы каркаса для сборки промышленных шкафов управления и автоматизации. Комплект из четырёх стоек с высотой 1000 мм и серым порошковым покрытием RAL7035 создаёт жёсткий, надёжный остов, совместимый со всей серией RAM block.

Назначение и область применения

Стойки nCQE предназначены для формирования каркаса шкафов управления, релейной защиты и автоматизированных систем. Используются в промышленных условиях - на заводах, в энергообъектах, на транспорте и в морских установках. Подходят для сборки шкафов, где важна механическая прочность, герметичность и возможность последующего расширения.

Технические характеристики

• Высота: 1000 мм
• Профиль: 50 мм (стандартная ширина для совместимости с рамами RAM block)
• Материал: сталь толщиной 1,5 мм
• Покрытие: порошковое, цвет RAL7035 (серый)
• Тип крепления: винтовое, через предпросверленные отверстия
• Установка: бесступенчатая - можно фиксировать панели на любой высоте
• Закрепление: множественное - допускает одновременную фиксацию нескольких деталей на одной стойке
• Статическая нагрузка шкафа: до 1 тонны
• Нагрузка на монтажную плату: до 600 кг
• Нагрузка на двери: до 100 кг
• Защита IP65 - за счёт непрерывного уплотнителя по периметру
• Сейсмостойкость: 9 баллов
• Вибростойкость: класс M40

Совместимость и монтаж

Стойки nCQE совместимы со всеми элементами серии RAM block: передними/задними панелями, крышками, основаниями и внутренними креплениями. Крепятся к верхнему и нижнему сварному каркасу шкафа с помощью болтов. Отличаются двумя рядами перфорации - позволяют легко фиксировать направляющие, кронштейны и DIN-рейки на нужной высоте без сверления. Петли дверей устанавливаются с внешней стороны стоек - это ускоряет сборку и исключает повреждение внутренних компонентов.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 51318-2009 (промышленные шкафы)
• Сертифицированы Российским морским регистром судоходства (РМРС)
• Подтверждено соответствие Российскому речному регистру (РКО)
• Сейсмостойкость 9 баллов соответствует нормам для зон повышенной сейсмической активности

Преимущества

• Две уровня перфорации дают свободу расположения оборудования - нет необходимости в доработке после сборки
• Сварной каркас крыши и основания увеличивает жёсткость и снижает риск деформации при нагрузке
• Система предфиксации панелей позволяет собирать шкаф быстрее - панели фиксируются до окончательного затягивания болтов
• Порошковое покрытие устойчиво к царапинам, коррозии и химическим воздействиям
• Готовые решения для монтажа петель и замков - минимизация времени сборки
• Обеспечивают IP65 без дополнительных уплотнителей - экономят время и материалы

Ограничения применения

Стойки nCQE не подходят для сборки шкафов с нестандартными размерами - они рассчитаны исключительно на модульную систему RAM block. Не рекомендованы для открытых площадок без защиты от прямого попадания осадков - хотя IP65 защищает от пыли и струй воды, длительное воздействие атмосферных факторов требует дополнительной оболочки. Также не следует использовать в средах с постоянным контактом с кислотами, щелочами или растворителями - порошковое покрытие не выдерживает агрессивную химию.

Примеры использования

• Электрошкафы управления насосными станциями
• Щиты релейной защиты на подстанциях
• Контроллеры для конвейерных линий на пищевых производствах
• Шкафы автоматики на морских платформах и речных судах
• Аппаратные комплексы в условиях сильной вибрации (например, возле компрессоров)

Практические советы

• Перед сборкой проверьте, что все четыре стойки имеют одинаковую высоту - даже небольшая разница может вызвать перекос каркаса
• Используйте болты с плоской головкой и пружинными шайбами - это повысит долговечность крепления при вибрации
• Не забудьте про заземление: стойки выполнены из стали, поэтому их необходимо соединить с системой заземления шкафа
• При монтаже тяжёлых компонентов (например, частотных преобразователей) распределите вес равномерно между несколькими стойками
• Для удобства обслуживания используйте дополнительные кронштейны и DIN-рейки, которые легко фиксируются в перфорации
• Храните стойки в сухом месте - даже с порошковым покрытием возможна коррозия при длительном контакте с влагой
