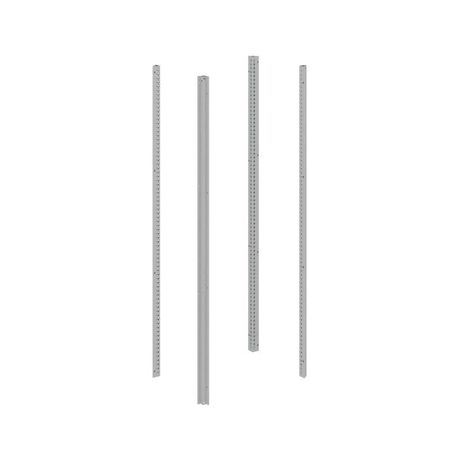

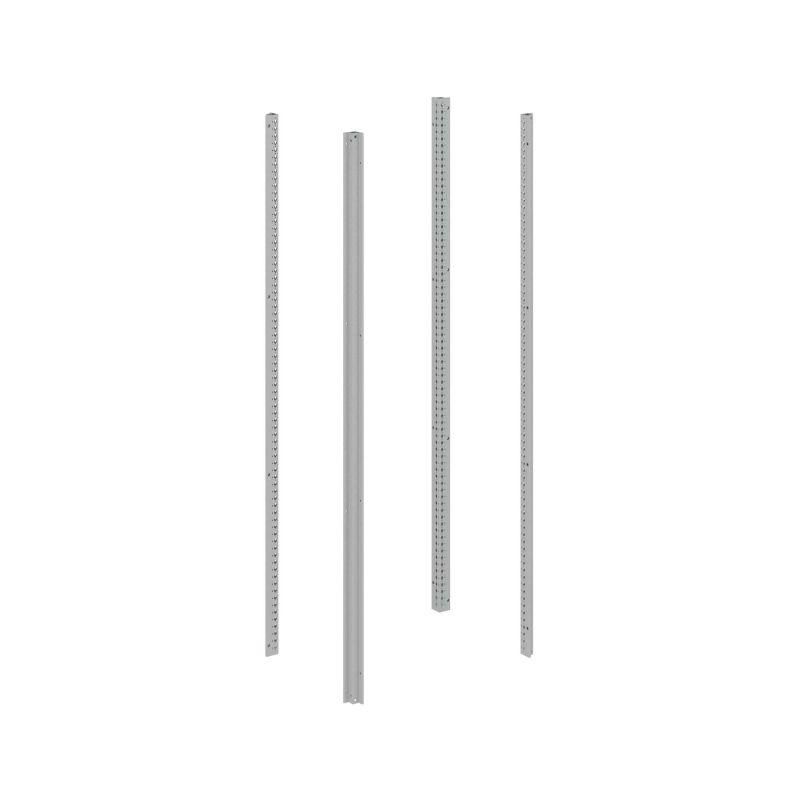

Стойки вертикальные для шкафов CQE N высотой 1400 мм 4 шт RAL7035 | R5NKMN14 DKC ДКС

Вертикальные стойки nCQE от DKC (ДКС), артикул r5nkmn14, предназначены для формирования жесткого каркаса шкафов управления и автоматизации. Комплект из четырёх стоек высотой 1400 мм обеспечивает надёжную базу для сборки корпусов с повышенными требованиями к прочности и защите - особенно в промышленных условиях.

Назначение и область применения

Стойки nCQE используются для сборки металлических шкафов, предназначенных для размещения оборудования систем управления, релейной защиты и автоматизации. Подходят для монтажа внутри производственных цехов, энергообъектов, насосных станций и других мест с высокими механическими и климатическими нагрузками. Благодаря совместимости с другими элементами серии RAM block, стойки позволяют собирать полноценные корпуса с защитой IP65.

Технические характеристики

• Высота: 1400 мм
• Профиль: 50 мм (типовой размер для стандартизированной сборки)
• Материал: сталь толщиной 1,5 мм
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Способ крепления: винтовое (болты через предпросверленные отверстия)
• Тип исполнения: системный - совместим с другими деталями серии RAM block
• Бесступенчатая регулировка: да - возможность фиксации крепёжных элементов в любом положении по высоте
• Множественное закрепление: да - поддерживают одновременную установку нескольких панелей и плат
• Статическая нагрузка на весь шкаф: до 1 тонны
• Нагрузка на монтажную плату: до 600 кг
• Нагрузка на двери: до 100 кг
• Сейсмостойкость: 9 баллов
• Вибростойкость: класс M40
• Защита корпуса: IP65 (при правильной сборке с уплотнителем)

Совместимость и монтаж

Стойки nCQE совместимы со всеми элементами серии RAM block: передними/задними панелями, крышками, основаниями и дверями. Крепление осуществляется через заранее просверленные отверстия с помощью болтов - не требует сварки. Петли дверей устанавливаются снаружи стоек, что исключает необходимость доступа внутрь корпуса во время сборки. Установка панелей происходит по принципу “слайд-фикс”: они фиксируются в специальных вырезах и зажимаются с помощью предфиксаторов. Для сборки требуется минимум инструментов: отвёртка, уровень, ключи под болты M8–M10.

Безопасность и стандарты

• Соответствует требованиям безопасности для электрооборудования в промышленных условиях
• Сертифицированы Российским морским регистром судоходства (РМРС) и Российским речным регистром (РКО)
• Подтверждена сейсмостойкость 9 баллов - допущены к использованию в сейсмоактивных регионах
• Виброустойчивость соответствует классу M40 - подходят для установки рядом с вибрирующим оборудованием

Преимущества

• Две уровня перфорации на каждой стойке - позволяют гибко распределять крепления для модулей, кабельных каналов и кронштейнов
• Сварной каркас крыши и основания повышает жёсткость всей конструкции, снижая риск деформаций при нагрузках
• Непрерывный уплотнитель по периметру обеспечивает герметичность и защиту IP65 без дополнительных работ
• Ускоренный монтаж: система предфиксации и внешняя установка петель экономят до 30% времени сборки
• Готовые решения: широкий ассортимент аксессуаров (планки, крепления, направляющие) позволяет собрать шкаф любой сложности

Ограничения применения

• Не предназначены для самостоятельного использования - требуют комплектации другими элементами RAM block (крыша, основание, панели)
• Не рекомендованы для наружной установки без дополнительной защиты от осадков и прямых солнечных лучей
• Порошковое покрытие устойчиво к химии, но чувствительно к острым механическим воздействиям - избегайте царапин при транспортировке
• Запрещено использовать в средах с постоянным контактом с открытым пламенем или температурой выше +60 C

Примеры использования

• Электрошкафы для АСУ ТП на заводах
• Щиты управления насосными станциями
• Корпуса релейной защиты на подстанциях
• Оборудование для морских и речных судов (по сертификатам РМРС и РКО)
• Автоматизированные пункты контроля в угольных шахтах и нефтегазовых объектах

Практические советы

• Перед сборкой проверьте соответствие посадочных отверстий на стойках и панелях - все элементы серии RAM block имеют единый шаг 25 мм
• При монтаже используйте антивибрационные прокладки между основанием и полом, особенно на вибрирующих площадках
• Для максимальной жёсткости всегда устанавливайте нижнее и верхнее основание - без них нагрузка на стойки возрастает, снижается долговечность
• При необходимости замены одной стойки - заказывайте комплект из 4 штук, так как гарантируется одинаковый цвет и точность геометрии
• Учитывайте посадочный диаметр: профиль 50 мм требует крепёжных элементов с головкой не более 10 мм
