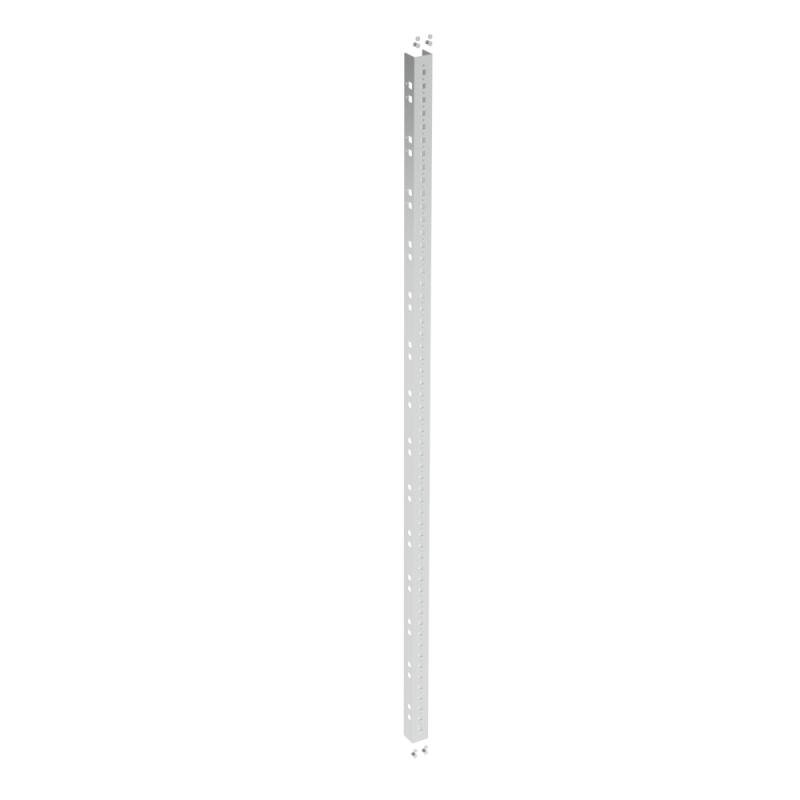

Стойки вертикальные дополнительные В=1800мм (1521мм) 1кмп=2шт | 307588 КЭАЗ

Стойки вертикальные дополнительные В=1800мм (1521мм), комплект 2шт. от КЭАЗ (арт. 307588) предназначены для укрепления и расширения корпусов шкафов управления, особенно в сериях OptiBox M. Комплект из двух стоек позволяет надёжно фиксировать внутренние модули и обеспечивает жесткую структуру при сборке.

Назначение и область применения

Стойки вертикальные дополнительные В=1800мм (1521мм), комплект 2шт. используются для установки внутри шкафов управления, чтобы увеличить высоту монтажного пространства и закрепить функциональные блоки - автоматические выключатели, контакторы, реле, трансформаторы и другие устройства. Применяются в системах автоматизации, на промышленных объектах, в энергообъектах и центрах управления. Особенно эффективны при модернизации существующих шкафов серии OptiBox M, где требуется дополнительная высота для новых компонентов.

Технические характеристики

• Высота: 1800 мм (общая), 1521 мм (полезная рабочая зона)
• Материал: оцинкованная сталь толщиной 1,5 мм
• Исполнение: соединительный элемент боковой - предназначен для крепления к боковым стенкам шкафа
• Цвет: естественный (цвет оцинкованной стали, без покраски)
• Комплектация: 2 штуки

Совместимость и монтаж

Стойки вертикальные дополнительные В=1800мм (1521мм), комплект 2шт. совместимы с шкафами серии OptiBox M от КЭАЗ. Устанавливаются параллельно друг другу на боковые стенки шкафа с помощью предварительно подготовленных отверстий и болтовых соединений. Для монтажа необходимы стандартные крепёжные элементы (болты, гайки, шайбы), которые обычно входят в комплект шкафа. Расстояние между стойками должно соответствовать ширине монтируемых устройств - рекомендуется проверять посадочные размеры перед установкой.

Преимущества

• Увеличивает полезную высоту шкафа на 1521 мм - даёт возможность разместить больше оборудования
• Оцинкованная сталь обеспечивает коррозионную стойкость даже в условиях повышенной влажности
• Жёсткая конструкция снижает вибрацию и деформацию при нагрузках
• Не требует специальных инструментов для монтажа - совместима с типичными комплектами шкафов КЭАЗ

Ограничения применения

• Не подходят для самостоятельного использования - требуют наличия основного корпуса шкафа (например, OptiBox M)
• Рабочая высота 1521 мм - не используется полностью для очень длинных устройств; учтите, что сверху и снизу остаются участки под крепление
• Не предназначены для наружной установки - защищённость зависит от корпуса шкафа, сами стойки не имеют IP-защиты

Примеры использования

• Добавление ещё одного уровня реле и контакторов в шкаф управления насосной станцией
• Модернизация старого шкафа OptiBox M для установки современного частотного преобразователя
• Размещение дополнительных блоков питания и терминалов в щитовой автоматики технологической линии

Практические советы

• Перед заказом убедитесь, что ваш шкаф имеет достаточную глубину и прочность боковых стенок для крепления этих стоек
• Проверьте, что высота установленных устройств не превышает 1521 мм - иначе они будут выходить за пределы доступной зоны
• При использовании в агрессивных средах (высокая влажность, химикаты) дополнительно контролируйте целостность цинкового покрытия
• Комплект из двух стоек рассчитан на один шкаф - не используйте одну стойку вместо двух, так как это нарушает равновесие конструкции
