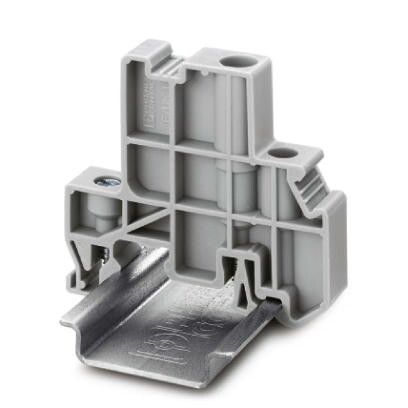

Стопор концевой E/UK 1 Phoenix Contact 1201413

Концевой стопор E/UK 1 от Phoenix Contact (артикул 1201413) - это компактный элемент для фиксации клеммных модулей на DIN-рейке, обеспечивающий устойчивую установку и предотвращающий смещение многоярусных блоков. Применяется в распределительных щитах и автоматизированных системах.

Назначение и область применения

Концевой стопор E/UK 1 используется для завершения сборки двух- и трёхъярусных клеммных модулей на DIN-рейке. Он предотвращает случайное выскальзывание или сдвиг клеммных блоков, особенно при частых вибрациях или механическом воздействии. Подходит для монтажа в электрощитах промышленного оборудования, систем управления, конвейеров и станков.

Технические характеристики

• Способ монтажа: крепление на DIN-рейку 35 мм
• Фиксация: винтовой зажим - надёжная затяжка без инструментов
• Высота монтажа: 51,5 мм - минимум необходимого пространства
• Ширина: 10 мм - совместим с большинством стандартных клеммных модулей
• Материал корпуса: пластик, серого цвета
• Класс горючести: V2 по UL57 - ограниченная самозатухаемость при контакте с пламенем

Совместимость и монтаж

Концевой стопор E/UK 1 предназначен исключительно для установки на DIN-рейку 35 мм. Устанавливается на крайний конец группы клеммных модулей - слева или справа, в зависимости от направления сборки. Для фиксации достаточно закрутить винт до упора; никаких специальных инструментов не требуется. Обязательно проверьте, чтобы последняя клемма имела подходящий профиль - стопор не работает с модулями шире 10 мм.

Безопасность и стандарты

Материал корпуса соответствует классу горючести V2 по стандарту UL57: при возгорании материал не распространяет пламя, но может тлееть после удаления источника огня. Это допустимо для внутреннего монтажа в защищённых щитах, но не рекомендовано для открытых зон с высоким риском воспламенения.

Преимущества

• Удерживает клеммы даже при вибрациях - снижает риск потери контакта
• Не требует сверления или дополнительной фиксации
• Занимает мало места - всего 51,5 мм по высоте
• Серый цвет легко сочетается с другими элементами серии от Phoenix Contact
• Простая замена - можно демонтировать и установить заново без повреждений

Ограничения применения

• Не подходит для монтажа на рейки других типов (например, 32 мм или T-type)
• Не предназначен для защиты от внешних факторов - не имеет IP-защиты
• Работает только с клеммными модулями шириной 10 мм - несовместим с более широкими блоками
• Класс горючести V2 не позволяет использовать в местах с постоянным открытым огнём или высокой температурой

Примеры использования

• Завершение сборки клеммного блока на пульте управления станка
• Фиксация верхнего яруса клемм в распределительном щите промышленного робота
• Обеспечение жесткости цепочки клемм в системе конвейера с частыми перезапусками

Практические советы

• Перед монтажом убедитесь, что последняя клемма плотно прилегает к стопору - зазоры вызывают люфт
• Не используйте стопор как опору для проводов - он не рассчитан на нагрузку
• При сборке длинных рядов клемм всегда устанавливайте стопоры с обоих концов - так обеспечивается равномерное распределение усилий
• При необходимости замены просто открутите винт и выньте стопор - он не требует снятия всей цепочки
