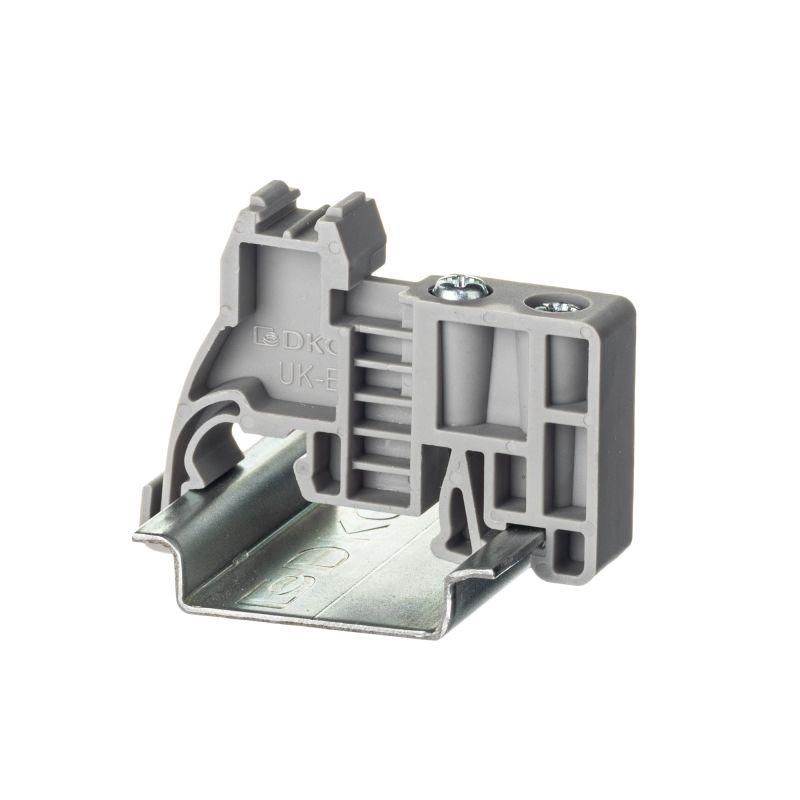

Торцевой фиксатор на рейку 35мм, ширина 9,5 мм | UK-E DKC ДКС

Торцевой фиксатор на рейку 35 мм, ширина 9,5 мм от DKC (ДКС) с артикулом uk-e - это надёжный элемент для крепления и разделения клемм на DIN-рейке. Изготовлен из прочного полиамида, он устойчив к перепадам температур и подходит для промышленной автоматизации.

Назначение и область применения

Торцевой фиксатор на рейку 35 мм, ширина 9,5 мм используется для механического закрепления клеммных блоков на стандартной DIN-рейке шириной 35 мм. Он предотвращает случайное смещение или выпадение устройств при вибрациях, ударах или при установке плотно друг к другу. Применяется в щитах управления, распределительных устройствах, на производстве и в системах автоматизации.

Технические характеристики

• Тип изделия: фиксатор
• Ширина: 9,5 мм - соответствует стандартным модульным клеммам
• Тип зажима: винтовой - обеспечивает жёсткую фиксацию без проскальзывания
• Материал: полиамид - высокая механическая прочность и химическая стойкость
• Высота: 37,5 мм - достаточная для удержания большинства клеммных блоков
• Рабочий температурный диапазон: от –40 C до +80 C - подходит для холодных и нагреваемых помещений
• Класс горючести: V0 - самозатухающий материал, безопасен при перегрузках
• Цвет: серый - совместим с промышленными стандартами окраски оборудования

Совместимость и монтаж

Торцевой фиксатор на рейку 35 мм, ширина 9,5 мм совместим с DIN-рейками типа TS35/7,5 и TS35/15, включая рейки OMEGA 35 мм. Устанавливается на торец клеммного блока: фиксатор защёлкивается на рейку, затем затягивается винт - он плотно прижимает корпус клеммы к направляющей. Для правильной установки убедитесь, что ширина клеммы точно соответствует 9,5 мм. Не используйте с клеммами шириной более 10 мм - возможен люфт или повреждение фиксатора.

Безопасность и стандарты

Материал полиамид класса горючести V0 соответствует требованиям UL 94, что гарантирует самозатухание при возгорании. Конструкция не содержит металлических частей, исключающих риск короткого замыкания между соседними клеммами. Соответствует нормам безопасности IEC 60678 для компонентов на DIN-рейке.

Преимущества

• Устойчив к вибрациям - не отваливается даже при длительной работе оборудования
• Не требует инструментов для установки - достаточно отвертки для затяжки винта
• Электроизоляционный материал - не проводит ток, безопасен рядом с токоведущими частями
• Стойкий к маслам, растворителям и агрессивной среде - подходит для цехов и производственных линий

Ограничения применения

• Не предназначена для крепления тяжёлых устройств массой свыше 1 кг - возможен деформация материала
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или экстремальных температур выше +80 C
• Не подходит для клемм шириной менее 8 мм - будет болтаться, не обеспечит надёжную фиксацию
• Не является средством защиты от внешних факторов - не имеет IP-класса и не герметичен

Примеры использования

• Фиксация клеммных колодок на панелях управления станков
• Разделение групп клемм в распределительных щитах
• Закрепление реле и модулей в автоматических системах на конвейерах
• Установка в холодильных камерах и на улице - благодаря диапазону температур от –40 C

Практические советы

• Перед монтажом проверьте точную ширину клеммы - она должна быть 9–9,5 мм, иначе фиксация будет слабой
• Затягивайте винт умеренно - перетягивание может треснуть полиамид
• При использовании нескольких фиксаторов на одной рейке выравнивайте их по уровню - так проще обслуживать оборудование
• Торцевой фиксатор на рейку 35 мм, ширина 9,5 мм от DKC (ДКС) можно комбинировать с другими аксессуарами серии - например, с маркировочными бирками или переходниками
• Храните в сухом месте - хотя материал устойчив к влаге, долгосрочное намокание снижает срок службы
