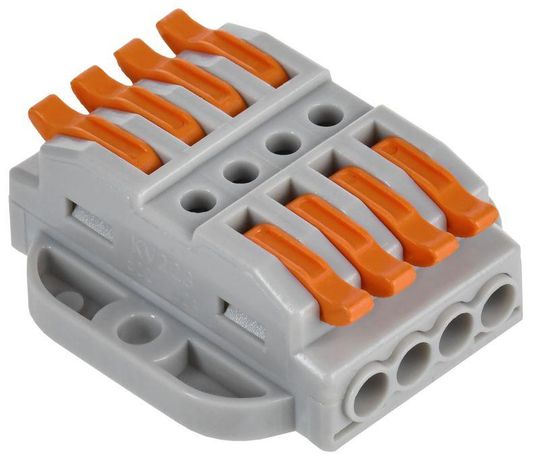

Строительно-монтажная клемма СМК 222-4144P проходная с площадкой (4шт/упак) IEK - UKZ20-4144P-004

Строительно-монтажная клемма СМК 222-4144P проходная с площадкой - надёжное решение для быстрого и безопасного соединения проводников без инструментов. Бренд IEK предлагает эту модель в упаковке по 4 штуки (арт. ukz20-4144p-004), подходящую для монтажа в распределительных коробках, щитах и на объектах строительства.

Назначение и область применения

Строительно-монтажная клемма СМК 222-4144P проходная с площадкой используется для соединения медных проводников в электрических цепях переменного и постоянного тока. Подходит для установки в распределительных коробках, силовых щитах, на стендах и оборудовании, где требуется частое подключение и отключение проводов. Проходной тип позволяет передавать ток через клемму без разрыва цепи - удобно при последовательном соединении участков сети.

Технические характеристики

• Номинальное сечение провода: 4 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Количество зажимов: 8 (по 4 на каждой стороне)
• Диапазон сечений проводников: 0,08–4 мм2 (для многопроволочных и особо тонкопроволочных жил)
• Управление: рычажный механизм - защёлкивание одним движением
• Цвет корпуса: серый
• Срок службы: до 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-4144P проходная с площадкой совместима с медными проводниками любого типа - однопроволочными и многопроволочными. Для подключения достаточно вставить провод в зажим и опустить рычаг - контакт формируется автоматически. Нет необходимости использовать отвертки, плоскогубцы или другие инструменты. Установка возможна на DIN-рейку или фиксируется в распределительной коробке с помощью выступов на корпусе. Обратите внимание: клемма не предназначена для работы с алюминием, медно-алюминиевыми переходами или многожильными проводами без наконечников при сечении более 4 мм2.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для электроустановок до 400 В. Конструкция исключает случайное выпадение проводов благодаря механической фиксации рычагом. Материалы корпуса - самозатухающий пластик, что снижает риск распространения горения. Прямой доступ к контактам невозможен при закрытом положении рычага - повышается уровень защиты от поражения током.

Преимущества

• Не требует инструментов - подключение и отключение за секунды
• Проходная схема - сохраняет целостность цепи при подключении нескольких устройств
• Рычажный механизм обеспечивает равномерное давление на провод - минимизирует перегрев
• Возможно многократное отсоединение без потери качества контакта
• Чёткая маркировка зажимов - легко ориентироваться при сложных схемах

Ограничения применения

• Не применяется для алюминиевых проводов
• Запрещено использование с проводами сечением более 4 мм2 - риск перегрева и выхода из строя
• Не рекомендовано применение в условиях постоянной вибрации без дополнительной фиксации
• Не предназначен для открытого монтажа вне помещений - отсутствует защита IP
• Не следует использовать в средах с высокой химической активностью или маслом

Примеры использования

• Подключение светильников в распределительной коробке квартиры
• Соединение проводов между модулями автоматического выключателя в щите
• Объединение цепей питания на станках и конвейерах
• Временные подключения при тестировании оборудования
• Монтаж освещения в офисах и торговых помещениях

Практические советы

• Перед подключением удалите изоляцию на 8–10 мм - слишком длинный конец может мешать контакту
• Для многопроволочных проводов слегка скрутите жилы перед вставкой - так они лучше фиксируются
• Проверьте плотность контакта после монтажа - легкий дергающий тест покажет, надёжно ли закреплен провод
• При использовании в щитах с большим количеством клемм - группируйте одинаковые цепи рядом для удобства обслуживания
• Храните клеммы в сухом месте - даже при наличии защитного корпуса влага может вызвать окисление контактов
