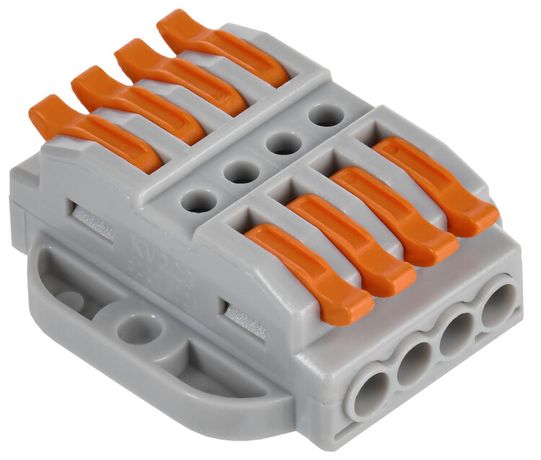

Строительно-монтажная клемма СМК 222-4144P проходная с площадкой (50шт/упак) IEK - UKZ20-4144P-050

Строительно-монтажная клемма СМК 222-4144P проходная с площадкой от IEK - надёжное решение для быстрого и безопасного соединения проводников без инструментов. Подходит для монтажа в распределительных щитах, на объектах жилищного и промышленного строительства. Артикул ukz20-4144p-050 обеспечивает совместимость с типовой системой сборки.

Назначение и область применения

Строительно-монтажная клемма СМК 222-4144P проходная с площадкой используется для создания электрических соединений между одножильными и многожильными медными проводниками в цепях переменного и постоянного тока. Применяется в распределительных шкафах, групповых щитках, пунктах питания оборудования, где требуется частое обслуживание или замена участков сети. Проходной дизайн позволяет передавать ток через всю цепочку без разрывов.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Рабочее сечение провода: 4 мм2 (доступен диапазон от 0,08 до 4 мм2)
• Количество зажимов: 8 (по 4 входа и 4 выхода)
• Управление: рычажный механизм для фиксации проводов
• Срок службы: 10 лет
• Цвет корпуса: серый

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-4144P проходная с площадкой рассчитана на установку на DIN-рейку шириной 35 мм. Для подключения достаточно вставить провод в зажим и опустить рычаг - контакт формируется механически без пайки или обжима. Максимальное сечение - 4 мм2; более толстые провода не подходят. Устройство совместимо с мягкими многопроволочными и особо тонкопроволочными проводниками того же диапазона. Перед монтажом убедитесь, что изоляция удалена на 9–10 мм - этого достаточно для плотного контакта.

Преимущества

• Не требует инструментов - подключение и отключение за секунды
• Выдерживает многократные операции присоединения без потери качества контакта
• Проходная конструкция сохраняет целостность цепи даже при отключенном устройстве
• Чёткая маркировка зажимов снижает риск ошибок при монтаже
• Защита от случайного выскальзывания провода благодаря надёжному рычажному механизму

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможна оксидация и потеря контакта
• Запрещено использовать с проводами сечением менее 0,08 мм2 или более 4 мм2
• Не рекомендовано применение во взрывоопасных средах - отсутствует соответствующий класс защиты
• Не является герметичным изделием - не следует устанавливать вне помещений без дополнительной защиты

Примеры использования

• Объединение нескольких световых контуров в квартирном щите
• Подключение группы розеток от одного автомата
• Переход от основного силового кабеля к нескольким ответвлениям на станке
• Аварийное переключение нагрузки в ремонтных работах

Практические советы

• Проверьте сечение провода перед вставкой - слишком толстый провод повредит внутренний механизм
• При использовании многопроволочных проводов слегка скрутите жилы перед введением в зажим - так предотвращается выпадение отдельных проволочек
• После монтажа проверьте прочность фиксации - легкий дерганый тест рукой исключит плохой контакт
• На каждый зажим подключайте максимум один провод - двойное подключение недопустимо
• Для длительной эксплуатации в условиях повышенной влажности используйте дополнительно термоусадочные трубки или пластиковую крышку
