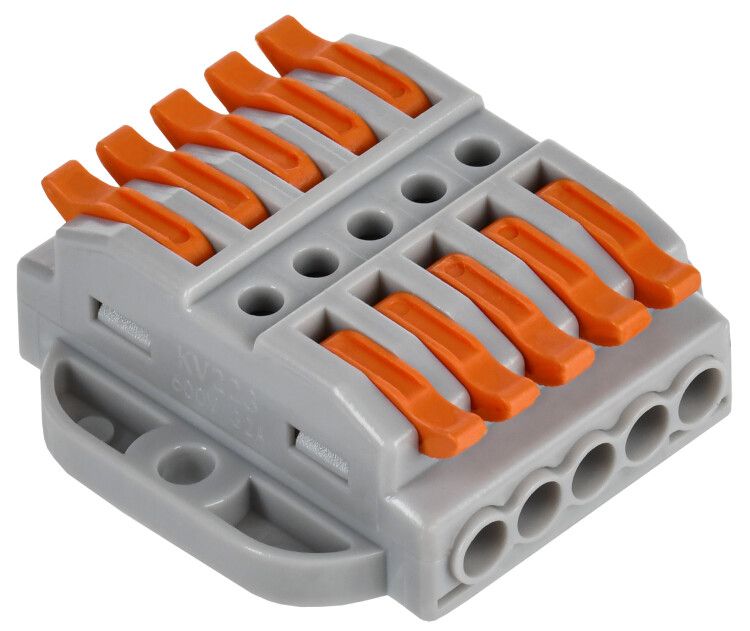

Строительно-монтажная клемма СМК 222-4155P проходная с площадкой (50шт/упак) IEK - UKZ20-4155P-050

Строительно-монтажная клемма СМК 222-4155P проходная с площадкой от IEK - надёжное решение для быстрого и безинструментального соединения проводников в распределительных коробках, щитах и на объектах строительства и монтажа. Артикул ukz20-4155p-050 обеспечивает устойчивую передачу тока до 32 А при напряжении до 400 В.

Назначение и область применения

Строительно-монтажная клемма СМК 222-4155P проходная с площадкой используется для соединения одножильных и многожильных медных проводников в электрических цепях переменного и постоянного тока. Подходит для установки в распределительных коробках, силовых шкафах, щитах автоматики и других местах, где требуется частое подключение/отключение проводов. Применяется в жилой, коммерческой и промышленной электромонтажной практике.

Технические характеристики

• Номинальное поперечное сечение провода: 4 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Количество зажимов: 10 (5 входных, 5 выходных - проходная схема)
• Диапазон сечения проводников: 0,08–4 мм2 (для многопроволочных и особо тонкопроволочных гибких проводов)
• Управление: рычажный механизм - позволяет затягивать и освобождать провод без отвертки
• Цвет корпуса: серый
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-4155P проходная с площадкой совместима исключительно с медными проводниками. Для работы не требуются инструменты - достаточно вставить провод в зажим и опустить рычаг. Монтаж выполняется на DIN-рейку 35 мм. Установка возможна в любых условиях, кроме открытого воздействия воды и прямого солнечного излучения. Площадка на корпусе позволяет фиксировать клемму саморезами, если требуется дополнительная механическая устойчивость.

Преимущества

• Быстрая замена и переподключение проводов - благодаря рычажному механизму
• Высокая плотность соединений: 10 контактов в компактном корпусе
• Надёжный контакт за счёт точного давления на проводник
• Не требует обжима или скрутки - снижает риск ошибок при монтаже
• Серый цвет корпуса соответствует стандартной цветовой гамме для промышленных клемм

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен окислительный процесс и потеря контакта
• Запрещено использование в условиях повышенной влажности, прямого попадания воды или на улице
• Не рассчитана на токи выше 32 А - превышение вызывает перегрев и повреждение
• Работает только с проводами сечением до 4 мм2; более толстые провода не войдут в зажим
• Не рекомендовано применение в вибрационных средах без дополнительной фиксации

Примеры использования

• Распределительные коробки в квартирах и офисах - для подключения светильников, розеток, выключателей
• Щиты автоматики на заводах - для соединения сигналов датчиков и исполнительных устройств
• Обустройство временных электроустановок - строительные объекты, выставочные стенды
• Аварийные ремонтные работы - когда нужен быстрый и безопасный доступ к цепи

Практические советы

• Перед вводом провода удалите изоляцию на 8–10 мм - недостаточно зачищенная часть не будет надёжно зажата
• Проверьте, что провод полностью вошёл в зажим - слабый контакт вызывает нагрев
• При использовании многожильных проводов - убедитесь, что все жилы находятся внутри зажима, ни одна не торчит
• Фиксируйте клемму на DIN-рейке и дополнительно закрепите её саморезами через площадку, если есть риск механического воздействия
• Не используйте клемму для подключения проводов с разным сечением в одном зажиме - это нарушает равномерность контакта
• При необходимости замены провода - всегда поднимайте рычаг до упора, чтобы избежать повреждения внутренних элементов
