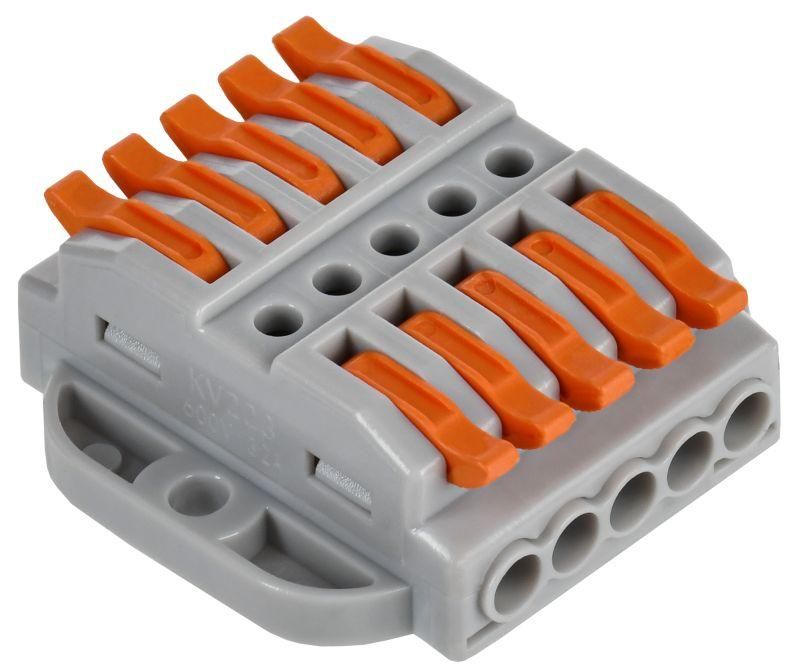

Строительно-монтажная клемма СМК 222-4155P проходная с площадкой (4шт/упак) IEK - UKZ20-4155P-004

Строительно-монтажная клемма СМК 222-4155P проходная с площадкой - надёжное решение для быстрого и безопасного соединения проводников без инструментов. Бренд IEK предлагает эту модель в упаковке из четырёх единиц (арт. ukz20-4155p-004), подходящую для монтажа в распределительных коробках, щитах и на объектах жилой и коммерческой недвижимости.

Назначение и область применения

Строительно-монтажная клемма СМК 222-4155P проходная с площадкой используется для создания электрических соединений между одножильными и многожильными медными проводниками в цепях переменного и постоянного тока. Подходит для внутренней установки в распределительных устройствах, светильниках, выключателях, розеточных группах и других точках ответвлений. Применяется в новых и реконструкциях электроустановок до 400 В.

Технические характеристики

• Номинальное сечение провода: 4 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Количество зажимов: 10 (по 5 с каждой стороны - вход и выход)
• Диапазон сечения проводников: от 0,08 до 4 мм2 (для многопроволочных и особо тонкопроволочных гибких проводов)
• Управление: рычажный механизм для фиксации и освобождения проводов
• Цвет корпуса: серый
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-4155P проходная с площадкой совместима исключительно с медными проводниками. Для работы достаточно зачистить изоляцию на 8–10 мм и вставить провод в соответствующий канал до упора - контакт формируется автоматически при опущенном рычаге. Отключение происходит тем же рычагом: поднимаете его - провод легко вытягивается. Монтаж возможен в любом положении. Устройство не требует затяжки винтов, что снижает риск перегрева и повреждения жил.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50044.2-92 и IEC 60947-7-1. Корпус выполнен из самозатухающего термопластика, обеспечивающего противопожарную безопасность. Номинальное напряжение 400 В позволяет использовать клемму в однофазных и трёхфазных сетях. Все контакты покрыты антикоррозийным слоем для долговременной надёжности.

Преимущества

• Не требуется инструмент - соединение выполняется руками
• Рычажный механизм обеспечивает равномерное давление на провод, минимизируя нагрев
• Высокая плотность: одна клемма заменяет несколько обычных колодок
• Возможно многократное отключение и переустановка проводов без потери качества контакта
• Чёткая маркировка сторон (вход/выход) предотвращает путаницу при сборке

Ограничения применения

• Не алюминиевые, медно-алюминиевые или композитные проводники
• Запрещён монтаж вне закрытых распределительных устройств - открытая установка не допускается
• Не предназначен для силовых цепей выше 32 А или напряжения более 400 В
• Не рассчитана на частые механические нагрузки или вибрации - не применяется на движущихся участках оборудования

Примеры использования

• Объединение проводов в распределительной коробке квартиры перед подключением люстры
• Передача питания через стену от основной группы розеток к новому выключателю
• Создание параллельных ответвлений в системе освещения офисного помещения
• Подключение контроллеров, датчиков и маломощных устройств в щите управления

Практические советы

• Готовьте провода одинаковой длины - так легче расположить их внутри клеммы без перегиба
• Проверяйте глубину зачищенной части: менее 8 мм - плохой контакт; более 10 мм - риск замыкания между соседними каналами
• При использовании нескольких клемм СМК 222-4155P проходных с площадкой в одном щите оставляйте минимальный интервал 10 мм между ними для теплоотвода
• Не используйте клемму для временных подключений на стройплощадке - она не имеет защиты IP и чувствительна к пыли и влаге
• Артикул ukz20-4155p-004 продается упаковками по 4 штуки - планируйте запас на случай брака или изменения проекта
