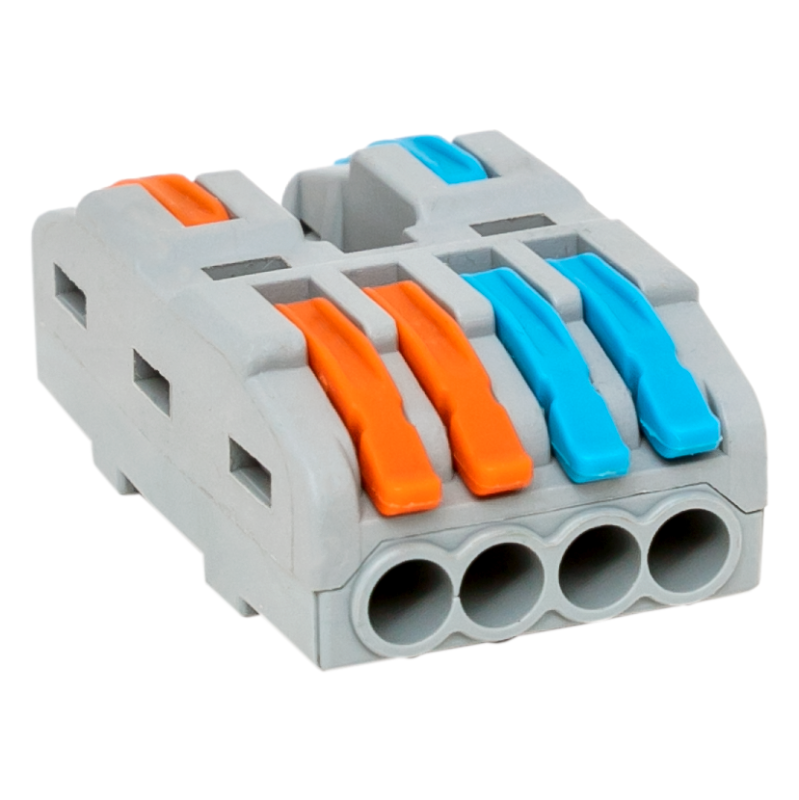

Строительно-монтажная клемма СМК 222-424 разветвительная 4 выхода 0,08-4 мм2 | plc-smk-422-4 EKF

Строительно-монтажная клемма СМК 222-424 разветвительная 4 выхода 0,08–4 мм2 от бренда EKF (артикул plc-smk-422-4) - надёжное решение для разветвления медных проводов в распределительных коробках, щитах и на объектах строительства и монтажа. Клемма обеспечивает безопасное и многоразовое соединение с использованием удобного рычага.

Назначение и область применения

Строительно-монтажная клемма СМК 222-424 используется для создания ответвлений в электрических цепях переменного тока с частотой 50 Гц и напряжением до 400 В. Подходит для соединения однопроволочных, многожильных и гибких медных проводов. Применяется в жилых, коммерческих и промышленных объектах: в распределительных коробках, электрощитах, на участках с ограниченным пространством, где требуется компактное и надёжное соединение нескольких проводов.

Технические характеристики

• Количество зажимов: 4 - позволяет подключить один входной и три выходных провода
• Сечение проводника: 0,08–4 мм2 - совместима с тонкими и средними проводами, включая провода 1,5 и 2,5 мм2, часто используемые в освещении и розетках
• Номинальный ток: 32 А - выдерживает нагрузки типичных групповых цепей в квартирах и офисах
• Диаметр кабеля: 0,32–1,83 мм - соответствует сечению 0,08–4 мм2, учитывайте изоляцию при подборе
• AWG: 28–11 - международный эквивалент сечений, полезен при работе с импортными кабелями
• Работа при температуре: от –40 C до +40 C - подходит для установки в неотапливаемых помещениях, на улице внутри корпусов
• Материал контактов: лужённая медь - снижает окисление, увеличивает долговечность и проводимость
• Цвет: серый - стандартизирован для визуального различения в щитах

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-424 совместима с любыми медными проводниками - одножильными, многожильными и гибкими. Для монтажа:

• Зажим открывается нажатием рычага - не требуются инструменты
• Зачищенный провод вставляется до упора, после чего рычаг закрывается
• Не нужна предварительная опрессовка или пайка
• Подходит для монтажа в DIN-рейку (не имеет крепления - фиксируется в коробке или щите механически)

Убедитесь, что зачищенная длина провода составляет 6–8 мм - меньше не будет хорошего контакта, больше может вызвать замыкание между контактами.

Безопасность и стандарты

Клемма соответствует требованиям к безопасности для электроустановок в РФ. Лужёная медная контактная группа обеспечивает устойчивость к коррозии и высокую теплостойкость. Номинальное напряжение 400 В и ток 32 А позволяют применять её в сетях TN-S, TN-C-S, IT. Не предназначен для работы с алюминиевыми проводами или в цепях постоянного тока выше 110 В.

Преимущества

• Рычажный механизм - монтаж одним движением, без отверток
• Лужёная медь - минимизация переходного сопротивления, снижение нагрева
• Многоразовое использование - можно переподключать провода без потери качества контакта
• Компактный размер - экономия места в распределительных коробках
• Уникальный дизайн - исключает случайное самопроизвольное открытие

Ограничения применения

• Не применяется для алюминиевых проводов - риск ослабления контакта и перегрева
• Не рекомендовано использование вне закрытых корпусов - не имеет защиты IP
• Не подходит для силовых цепей свыше 32 А - возможен перегрев
• Избегайте подключения проводов с повреждённой изоляцией - риск пробоя
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации

Примеры использования

• Разветвление фазного провода в распределительной коробке: один вход - три выхода на светильники
• Подключение трёх розеток от одного кабеля в комнате
• Объединение проводов в автоматическом выключателе перед подключением УЗО
• Монтаж в шкафах управления станков, когда необходимо сделать несколько точек подключения

Практические советы

• Перед монтажом проверьте сечение провода - слишком тонкий (менее 0,08 мм2) может не зафиксироваться, слишком толстый (более 4 мм2) - повредит контакт
• Для многожильных проводов слегка скрутите жилы перед введением - так они лучше займут место в зажиме
• После монтажа потяните каждый провод - убедитесь, что он не выскальзывает
• При сборке щита располагайте клемму так, чтобы рычаг был доступен для будущих работ
• Эта модель - часть серии PROxima от EKF; она сочетается по дизайну и качеству с другими элементами этой линейки
