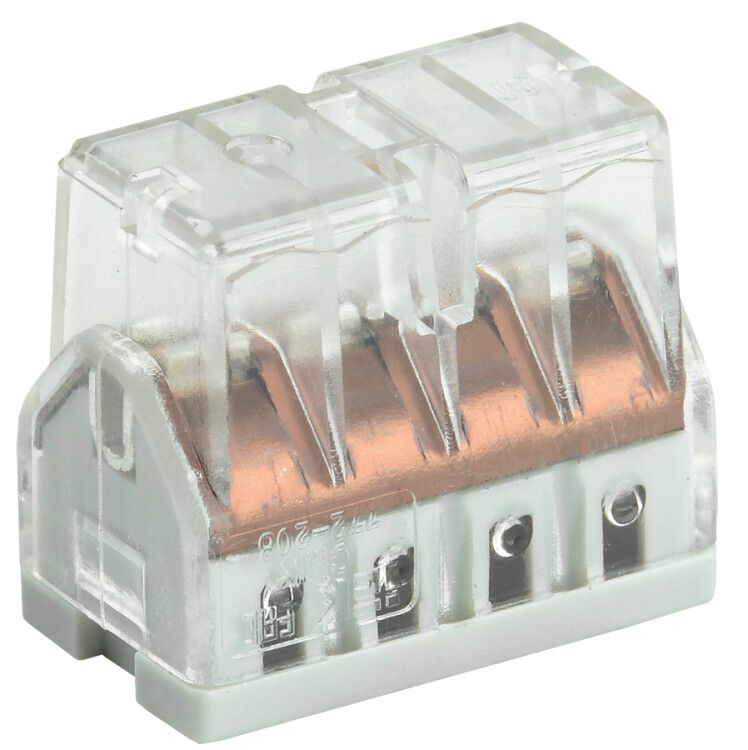

Строительно-монтажная клемма СМК 772-208 (аналог Wago 2273-208)| UKZ30-208-001 | IEK

Строительно-монтажная клемма СМК 772-208 от IEK - надёжное решение для временного и постоянного соединения медных и алюминиевых проводников в распределительных коробках, на объектах строительства и ремонта. Артикул ukz30-208-001 обеспечивает безопасную передачу тока до 24 А при напряжении до 450 В.

Назначение и область применения

Строительно-монтажная клемма СМК 772-208 используется для соединения одножильных и многожильных проводников в условиях, где требуется быстрый, прочный и проверяемый контакт. Подходит для монтажа в распределительных щитах, светильниках, выключателях, розетках, а также для временных подключений на стройплощадках. Особенно эффективна там, где необходимо часто менять или проверять соединения - например, при тестировании электроустановок или завершении отделочных работ.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 450 В
• Номинальное сечение провода: 2,5 мм2
• Диапазон сечений: от 0,2 до 2,5 мм2
• Количество зажимов: 8
• Материал контактов: лужёная латунь
• Материал корпуса: самозатухающий пластик
• Цвет: серый
• Срок службы: 10 лет

Совместимость и монтаж

Строительно-монтажная клемма СМК 772-208 рассчитана на установку на кабель - то есть фиксируется прямо на проводе без необходимости предварительной подготовки в виде кольцевых наконечников. Подходит для медных и алюминиевых проводников любого типа (монолитных и многожильных). Для правильного монтажа важно полностью ввести жилу до упора - это видно через прозрачный корпус. Зажимы открываются и закрываются без инструментов: достаточно нажать на рычаг. После сборки можно легко осмотреть каждый контакт.

Безопасность и стандарты

Корпус выполнен из самозатухающего пластика - материал не поддерживает горение и снижает риск возгорания при перегрузках. Контакты покрыты оловом, что препятствует окислению и повышает долговечность соединения. Применение соответствует требованиям ГОСТ Р 50030.5.2 и IEC 60947-7-1 для коммутационных устройств в распределительных системах.

Преимущества

• Низкий уровень нагрева даже при работе на максимальном токе благодаря увеличенной массе латунных контактов.
• Прозрачная крышка позволяет визуально контролировать глубину входа жилы - исключает плохой контакт из-за недостаточного зажима.
• Латунные контакты с лужением обеспечивают стабильную проводимость при чередовании меди и алюминия - не требуют специальных переходников.
• Упаковка многоразовая с zip-замком - удобна для хранения на складе и перевозки на объект.

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду или высокой влажности без дополнительной защиты.
• Не рекомендуется использовать для проводников сечением более 2,5 мм2 - возможен перегрев и потеря контакта.
• Не следует применять в местах с механическими нагрузками, вибрациями или частыми ударными воздействиями - лучше использовать клеммные колодки с креплением на DIN-рейку.
• Алюминиевые провода должны быть предварительно обработаны антиоксидантной пастой для длительной надёжности.

Примеры использования

• Разводка освещения в квартире - соединение групповых цепей в распределительной коробке.
• Подключение вытяжки или кондиционера - временное подключение во время монтажа.
• Обустройство временной сети на стройке - питание инструментов от одного источника через несколько ответвлений.
• Замена старой проводки - замена скруток на стандартизированное соединение без пайки.

Практические советы

• Перед вставкой жилы удалите изоляцию точно на длину, указанную в корпусе - слишком длинная жила может выпасть, слишком короткая - плохо зажаться.
• При использовании многожильных проводов слегка скрутите жилы руками перед введением - это повысит надёжность контакта.
• Проверьте все зажимы после монтажа - потяните каждый провод легким усилием, чтобы убедиться, что он не выскакивает.
• Для алюминиевых проводов обязательно нанесите тонкий слой антиоксидантной смазки - это продлит срок службы соединения в 2–3 раза.
• Храните лишние клеммы в оригинальной упаковке - она защищает от пыли и случайного открывания зажимов.
