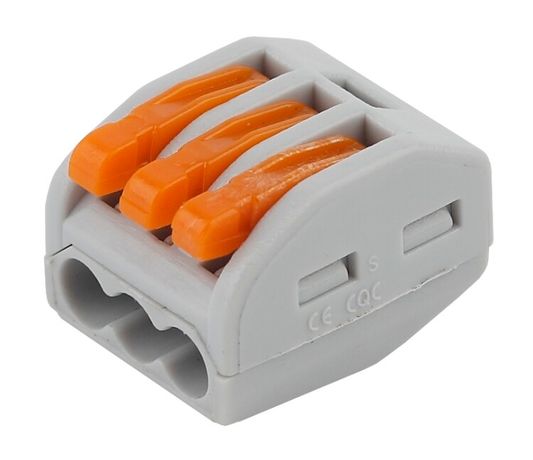

Строительно-монтажная клемма СМК NO-222-23 модель 413 с рычагом 3 отверстия 0.08-2.5мм2 (уп.2шт.) | Б0033397 ЭРА

Клемма строительно-монтажная СМК, серия 413, с рычагом - компактное устройство для быстрого и надёжного соединения медных проводов в распределительных коробках, щитах и на объектах строительства. Упаковка содержит две клеммы с тремя зажимами каждая, подходящие для проводов сечением от 0,08 до 2,5 мм2. Бренд ЭРА обеспечивает соответствие стандартам безопасности и долговечность конструкции.

Назначение и область применения

Клемма строительно-монтажная СМК, серия 413, с рычагом используется для временного или постоянного соединения одножильных и многожильных медных проводов в электрических сетях переменного тока 50 Гц до 400 В. Применяется в жилых и коммерческих помещениях при монтаже освещения, розеток, выключателей, а также в промышленном оборудовании - например, для подключения датчиков, маломощных двигателей и управления автоматикой.

Технические характеристики

• Количество зажимов: 3
• Диапазон сечения провода: 0,08–2,5 мм2 - подходит для проводов от тонких сигнальных до основных фазных
• Номинальный ток: 24 А - допустимая нагрузка при длительной работе
• Номинальное напряжение: 400 В - безопасное использование в бытовых и промышленных сетях
• Тип проводника: одножильный, многожильный, гибкий - совместим с большинством типов медных проводов
• Корпус: самозатухающий пластик - устойчив к возгоранию, не распространяет пламя
• Зажим: плоско-пружинный механизм - обеспечивает плотный контакт без деформации провода

Совместимость и монтаж

Клемма строительно-монтажная СМК, серия 413, с рычагом не требует инструментов для установки. Для подключения:

1. Снимите изоляцию с провода точно по меткам на корпусе - слишком длинная оголённая часть может вызвать замыкание.
2. Поднимите рычаг до упора - он открывает зажим.
3. Вставьте провод до упора в нужное гнездо.
4. Опустите рычаг - он зафиксирует провод пружинным контактом.

Работает с проводами любого типа - даже мягкими многожильными. Каждый зажим независим, поэтому можно использовать не все три входа. Монтаж возможен в распределительных коробках, на DIN-рейке (при использовании адаптера) или прямо на поверхности.

Безопасность и стандарты

Корпус выполнен из самозатухающего материала, соответствующего требованиям пожарной безопасности. Номинальное напряжение 400 В и ток 24 А обеспечивают работу в рамках норм для бытовых и легкопромышленных систем. Соответствует общепринятым практикам монтажа, рекомендованным ГОСТ Р 50030.5.2 и IEC 60947-7-1. Не предназначен для работы в условиях повышенной влажности без защиты корпуса.

Преимущества

• Быстрая установка - не нужны отвёртки, пассатижи или обжимы
• Многоразовое использование - провод можно извлечь и заменить без повреждения клеммы
• Удобный рычаг - позволяет легко контролировать степень затяжки
• Чёткая маркировка на корпусе - указывает глубину зачистки провода
• Стабильный контакт - минимизирует нагрев и окисление благодаря равномерному давлению пружины

Ограничения применения

• Не применяется для алюминиевых проводов - риск ослабления контакта и перегрева
• Не рассчитана на высокочастотные импульсы или переменный ток выше 50 Гц
• Не предназначена для открытого монтажа на улице - отсутствует защита IP
• Не следует использовать в местах с вибрацией без дополнительной фиксации - рычаг может случайно открыться
• Максимальное сечение 2,5 мм2 - не подходит для силовых линий более 5–6 кВт

Примеры использования

• Объединение трёх проводов в распределительной коробке: фаза, ноль и заземление
• Подключение люстры с двумя лампами + управление через выключатель
• Присоединение датчика движения к сети 220 В
• Временный ремонт проводки в офисе или квартире
• Сборка тестовой платы для проверки оборудования

Практические советы

• Перед монтажом всегда проверяйте сечение провода - слишком тонкий (менее 0,08 мм2) может выпасть, слишком толстый - повредить механизм.
• Используйте только медные провода. Если есть смешанные материалы - примените переходную клемму.
• При необходимости закрепите клемму в коробке клеем или хомутом - особенно там, где возможны механические воздействия.
• Не используйте клемму в качестве точки ответвления для мощных потребителей - лучше выбрать специализированный разъём или клеммную колодку.
• Артикулы no-222-23 и б0033397 - один и тот же продукт, различаются только по номеру поставщика. Оба варианта совместимы.
