Строительно-монтажная клемма СМК NO-222-16 модель 413 с рычагом 3 отверстия 0.08-2.5мм2 (уп.100шт.) | Б0033390 ЭРА

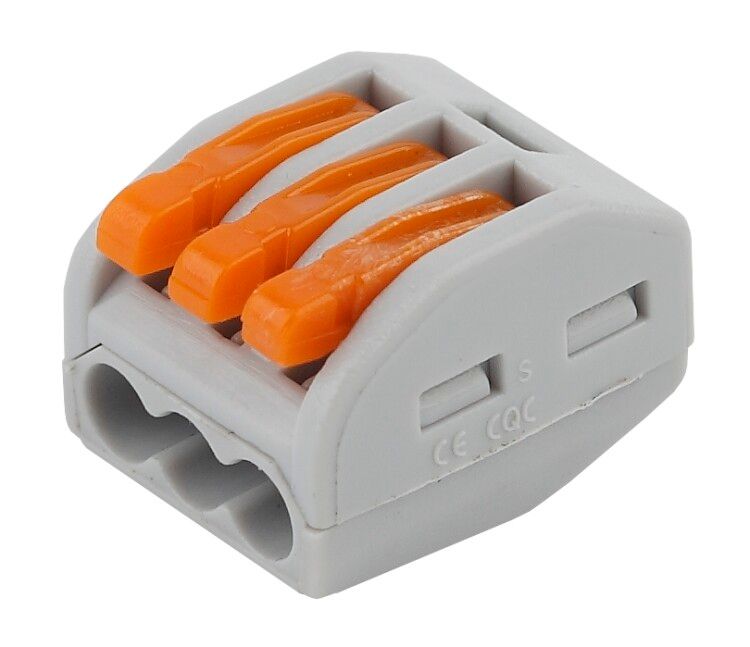

Клемма строительно-монтажная СМК, модель 413, с рычагом - надёжное решение для быстрого и многоразового соединения медных проводов в распределительных коробках, щитах и на объектах строительства и монтажа. Упаковка содержит 100 штук бренда ЭРА, артикул б0033390.

Назначение и область применения

Клемма СМК, модель 413, используется для присоединения и ответвления одножильных и многожильных медных проводов в электрических сетях переменного тока 50 Гц с напряжением до 400 В. Применяется в жилых, коммерческих и промышленных объектах: в распределительных коробках, электрощитах, на участках с частой заменой или переподключением проводов. Подходит для монтажа в условиях повышенной влажности и временных установок.

Технические характеристики

• Диапазон сечения провода: 0,08–2,5 мм2 - поддерживает тонкие и средние проводники, включая гибкие многожильные
• Номинальный ток: 24 А - рассчитана на нагрузки до этого значения при температуре +40 C
• Номинальное напряжение: 400 В - безопасна для работы в бытовых и промышленных сетях 220–380 В
• Количество зажимов: 3 - позволяет выполнять ответвление одного провода на три направления
• Тип проводника: одножильный, многожильный, гибкий - совместима с большинством типов медных проводов
• Корпус: самозатухающий пластик - устойчив к возгоранию, соответствует требованиям пожарной безопасности

Совместимость и монтаж

Клемма СМК, модель 413, не требует инструментов для монтажа. Для подключения:

1. Снимите изоляцию с провода точно по меткам на корпусе (не более 8 мм)
2. Поднимите рычаг - он освобождает внутренний пружинный механизм
3. Вставьте провод в одно из трёх гнёзд
4. Опустите рычаг до фиксации - контакт плотно зажимается

Работает с проводами без предварительной обжимки. Не используйте с алюминиевыми или композитными проводами. Каждый зажим можно использовать многократно - достаточно поднять рычаг и вытащить провод.

Безопасность и стандарты

Корпус выполнен из самозатухающего материала, что снижает риск распространения огня. Номинальные параметры (400 В, 24 А) соответствуют требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1 для монтажных клемм. Не предназначен для постоянной эксплуатации вне закрытых электроустановок.

Преимущества

• Быстрая установка без инструментов - экономит время при массовом монтаже
• Многоразовое использование - провод можно менять без замены клеммы
• Чёткая маркировка глубины зачистки - минимизирует риск плохого контакта
• Удобный рычаг - обеспечивает равномерное давление на провод, исключает перегибы
• Высокая плотность упаковки - 100 шт. в одной упаковке удобны для складирования и расхода

Ограничения применения

• Не применяйте с алюминиевыми, медно-алюминиевыми или стальными проводами - возможен окислительный контакт и нагрев
• Запрещено применять в цепях постоянного тока выше 400 В - не сертифицирована для таких условий
• Не рекомендуется для открытого монтажа на улице - не имеет защиты IP, чувствительна к пыли и влаге
• Избегайте механических нагрузок на провод - клемма не предназначена для подвески веса
• Не допускается превышение сечения 2,5 мм2 - может повредить пружину и вызвать перегрев

Примеры использования

• Распределительная коробка в квартире - ответвление питания на несколько розеток
• Монтаж освещения - соединение фазного провода с несколькими светильниками
• Строительные площадки - временное подключение оборудования через распаечную коробку
• Обслуживание систем автоматизации - быстрая замена датчиков или исполнительных устройств

Практические советы

• Перед монтажом всегда проверяйте сечение провода - даже небольшое превышение 2,5 мм2 может привести к потере контакта
• При использовании многожильных проводов слегка скрутите жилы перед вводом - так они лучше фиксируются
• Не затягивайте провод силой - рычаг сам создаёт нужное усилие; лишнее давление ломает механизм
• При работе в сыром помещении после монтажа герметизируйте место соединения термоусадкой или изолентой
• Храните клеммы в сухом месте - влага может вызвать окисление контактов внутри, особенно при длительном хранении
