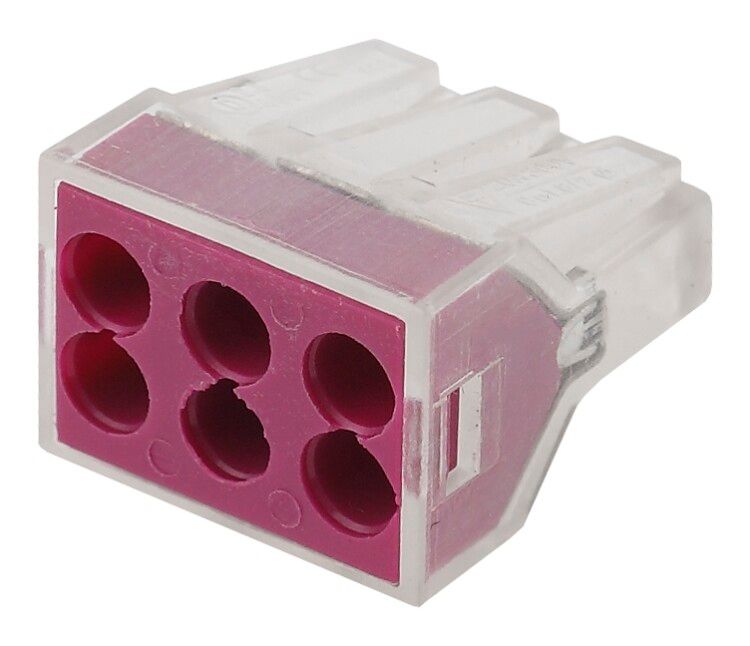

Строительно-монтажная клемма СМК NO-222-28 модель 106 6 отверстий 1.0-2.5мм2 (уп.4шт.) | Б0033401 ЭРА

Строительно-монтажная клемма СМК, модель 106, 6 отверстий, 1.0-2.5 мм2 (упаковка 4 шт.) от бренда ЭРА предназначена для надёжного соединения и ответвления проводов в распределительных коробках, щитах и других точках монтажа. Каждый комплект содержит четыре клеммы, что удобно для комплексной работы.

Назначение и область применения

Строительно-монтажная клемма СМК, модель 106 используется для присоединения и ответвления одножильных медных и алюминиевых проводов, а также многожильных проводов с наконечником. Подходит для электрических цепей переменного тока с частотой 50 Гц и напряжением до 400 В. Часто применяется в жилых и коммерческих объектах при монтаже освещения, розеток, выключателей и распределительных щитов.

Технические характеристики

• Поперечное сечение провода: 1,0–2,5 мм2 - подходит для типичных бытовых проводов, таких как ВВГнг-Ls 1,5 мм2 или 2,5 мм2
• Количество зажимов: 6 - позволяет выполнять ответвление одного входящего провода на несколько выходящих
• Номинальное напряжение: 400 В - обеспечивает безопасную работу в сетях 220/380 В
• Номинальный ток: 24 А - рассчитана на нагрузки до уровня обычной розетки или группы освещения
• Материал корпуса: самозатухающий пластик - снижает риск распространения пламени при перегреве
• Тип проводников: однопроволочные (монолитные) - не рекомендовано использовать без наконечников для гибких многожильных проводов

Совместимость и монтаж

Строительно-монтажная клемма СМК, модель 106 совместима с проводами из меди и алюминия. Для многожильных проводов необходимо предварительно установить наконечники типа НШВИ или НШВ. Монтаж выполняется с помощью отвёртки: каждый контакт фиксируется одним винтом. Установка происходит в распределительной коробке или на DIN-рейке (при наличии крепёжных элементов). Диаметр отверстий соответствует стандартным проводам 1–2,5 мм2 - не используйте провода большего сечения.

Безопасность и стандарты

Корпус клеммы выполнен из самозатухающего пластика, что соответствует требованиям пожарной безопасности. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Напряжение 400 В и ток 24 А обеспечивают соответствие нормам для бытовых и общественных помещений. Сертификация продукта подтверждает соответствие российским стандартам качества.

Преимущества

• Шесть контактов позволяют делать сложные ответвления без использования дополнительных перемычек
• Фиксация винтами обеспечивает прочное и долговечное соединение
• Самозатухающий материал корпуса повышает безопасность при аварийном нагреве
• Удобна для массового монтажа - упаковка из четырёх единиц оптимальна для одной комнаты или этажа

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - возможен плохой контакт и перегрев
• Не рекомендуется для постоянного тока выше 400 В или частоты отличной от 50 Гц
• Не следует применять в условиях повышенной влажности без защиты (например, в банях или на улице) - не имеет IP-защиты
• Запрещено использование с проводами сечением менее 1,0 мм2 или более 2,5 мм2 - риск перегрузки или неплотного зажима

Примеры использования

• Разводка освещения: один входящий провод от выключателя делится на три точки светильников через клемму
• Подключение розеток: ответвление питания от основной линии к нескольким розеткам в ряд
• Монтаж в распределительных щитах: сборка групповых цепей перед подключением автоматов
• Ремонт старой проводки: замена скруток на надёжные клеммы в старых квартирах

Практические советы

• Перед монтажом зачистите провод на 8–10 мм - слишком длинная зачистка может вызвать замыкание между контактами
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу или раздавить провод
• Для алюминиевых проводов используйте антиоксидантную пасту - продлевает срок службы соединения
• Проверьте плотность зажима после монтажа: потяните провод легким усилием - он не должен выскочить
• При использовании нескольких клемм СМК, модель 106 в одном щите, оставляйте свободное место для теплоотвода - не укладывайте их вплотную друг к другу
