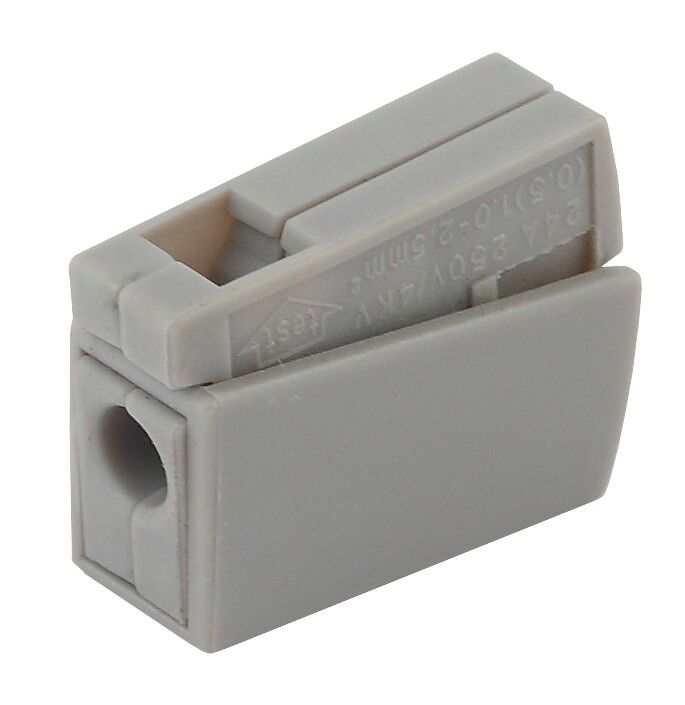

Строительно-монтажная клемма СМК NO-222-30 модель 111 проходная на 1 проводник 1.0-2.5мм2 (уп.4шт.) | Б0033403 ЭРА

Клемма строительно-монтажная СМК проходная 1-проводная 1.0–2.5 мм² (серия 111, артикул NO-222-30) от ЭРА предназначена для надёжного соединения медных проводов в распределительных коробках, щитах и на объектах строительства и ремонта. Это простое, но прочное решение для временных и постоянных монтажных задач.

Назначение и область применения

Клемма СМК используется для присоединения и ответвления одножильных и многожильных медных проводов в сетях переменного тока 50 Гц с напряжением до 400 В. Подходит для установки в распределительных коробках, электрических щитах, на стендах и в бытовых системах освещения. Применяется как в новых монтажах, так и при реконструкциях старых проводок.

Технические характеристики

• Диапазон сечений кабеля: 1,0 – 2,5 мм²
• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Тип контакта: однопроводной проходной
• Материал контактов: медь, покрытие — никель
• Количество контактов: один
• Фиксация провода: винтовой зажим

Совместимость и монтаж

Клемма СМК совместима с медными проводниками любого типа — одножильными и многожильными. Для монтажа требуется отвертка с плоским жалом. Провод зачищается на 8–10 мм, вставляется в гнездо и фиксируется винтом. Проходная конструкция позволяет протянуть провод через клемму, не перерезая его — удобно при последовательном соединении участков цепи. Установка возможна в DIN-рейку или на поверхность с помощью крепёжных отверстий.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 400 В. Материал корпуса — самозатухающий термопластик, устойчивый к нагреву. Номинальные параметры (24 А / 400 В) обеспечивают безопасную работу в бытовых и коммерческих сетях. Клемма не предназначена для работы с алюминием или высокочастотными сигналами.

Преимущества

• Простота монтажа — не требует специальных инструментов
• Устойчивость к вибрации благодаря плотному зажиму
• Проходная форма позволяет сохранить целостность провода при соединении нескольких точек
• Высокая механическая прочность корпуса
• Подходит для условий повышенной влажности (например, в ванных комнатах или на балконах)

Ограничения применения

• Не использовать с алюминиевыми проводами — риск окисления и потери контакта
• Не применять в цепях постоянного тока выше 400 В
• Запрещено использование в условиях температур ниже -25 °C и выше +60 °C
• Не рассчитана на частые подключения/отключения — предназначена для стационарной установки
• Не подходит для силовых линий свыше 2,5 мм² — возможен перегрев

Примеры использования

• Разводка освещения в квартире — соединение проводов от выключателя и люстры
• Подключение розеток в распределительной коробке
• Обустройство временной электросети на стройплощадке
• Присоединение датчиков и контроллеров в автоматизированных системах
• Замена повреждённого участка провода без замены всей трассы

Практические советы

• Перед затяжкой винта убедитесь, что все жилы многожильного провода полностью вошли в контакт — иначе есть риск перегрева
• Не используйте клемму для проводов меньше 1 мм² — они могут выпасть при малейшем усилии
• При монтаже в металлический ящик соблюдайте минимальный зазор между клеммой и стенкой — чтобы исключить случайное замыкание
• Проверьте надёжность зажима после первого включения нагрузки — при первом нагреве металл немного деформируется
• Артикул NO-222-30 выпускается в упаковках по 2 или 4 штуки — выбирайте в зависимости от масштаба работ
