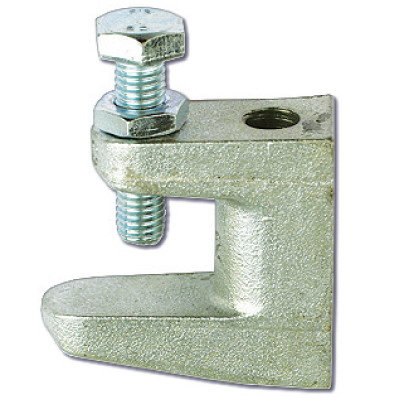

Струбцина М6 | CM300600 DKC ДКС

Струбцина М6 от DKC (ДКС) - это крепежный элемент из стали с гальваническим цинкованием, предназначенный для быстрого и бездеформационного крепления труб, кабелей и шпилек диаметром до 18 мм. Артикул cm300600 входит в серию M5 Combitech и подходит для ситуаций, где нельзя использовать сверление или сварку.

Назначение и область применения

Струбцина М6 используется для временного или постоянного крепления элементов, требующих легкого доступа для обслуживания или замены. Особенно эффективна там, где запрещено или затруднительно применение сварки или сверления - например, на готовых металлоконструкциях, швеллерах или трубопроводах. Подходит для фиксации шпилек, кабельных трасс, малогабаритных труб и проводов.

Технические характеристики

• Метрический размер резьбы: М6 - совместима с болтами и шпильками стандарта М6
• Диаметр крепимого объекта: 0–18 мм - подходит для труб, жгутов и кабелей среднего размера
• Допустимая нагрузка: 120 Н - максимальная сила, которую выдерживает сама струбцина без деформации
• Допустимая полезная нагрузка: 1200 Н - предельная рабочая нагрузка на крепимую систему (например, вес кабеля или оборудования)
• Материал: сталь - высокая механическая прочность
• Покрытие: гальваническое цинкование - устойчивость к коррозии в условиях повышенной влажности
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −40 C до +40 C, допускается использование в помещениях с умеренно влажным воздухом
• Цвет: светло-серый - визуально соответствует стандартному цвету металлических крепежных решений

Совместимость и монтаж

Струбцина М6 имеет внутреннюю резьбу - её можно накручивать на шпильку М6, установленную в швеллер, профиль или другую опорную конструкцию. Для монтажа требуется только гаечный ключ или отвертка. Не требует сверления, клепки или сварки. Работает в паре с другими элементами серии M5 Combitech - например, с хомутами, переходниками и кронштейнами.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости для промышленного крепежа. Гальваническое цинкование соответствует ГОСТ 9.306. Климатическое исполнение УХЛ(1,5) гарантирует работу в условиях, близких к нормальным для производственных помещений в России и странах СНГ.

Преимущества

• Не повреждает основную конструкцию - не нужна сварка или сверление
• Быстрая установка и демонтаж - удобно для модификаций и ремонта
• Высокая устойчивость к коррозии благодаря цинковому покрытию
• Совместима с существующими компонентами серии M5 Combitech - легко расширять систему
• Чётко заданная нагрузка - позволяет рассчитывать безопасность крепления

Ограничения применения

• Не предназначен для крепления объектов диаметром более 18 мм - возможен проскальзывание или деформация
• Запрещено использовать при температурах ниже −40 C или выше +40 C - снижается прочность материала
• Не рекомендуется для динамических нагрузок с ударными импульсами - струбцина рассчитана на статические усилия
• Не подходит для внешних открытых установок - хотя есть цинкование, длительное воздействие осадков и соли может снизить срок службы

Примеры использования

• Фиксация шпилек к швеллеру в электрощитовой, где сварка невозможна
• Крепление кабельных каналов к металлическим рамам на заводе
• Установка трубопроводов малого диаметра в технологическом корпусе
• Подвеска сигнальных кабелей на уже смонтированных конструкциях
• Временная фиксация оборудования во время тестирования

Практические советы

• Перед монтажом проверьте, чтобы резьба шпильки была чистой и не повреждена - это влияет на надежность зажима
• Не перетягивайте струбцину - достаточно плотного контакта; избыточный момент может деформировать резьбу
• Для кабелей с жесткой оболочкой используйте мягкие прокладки внутри зажима - предотвращает повреждение изоляции
• При использовании в группе - располагайте струбцины равномерно, чтобы нагрузка распределялась по всей длине
• Артикул cm300600 - единственный вариант в серии M5 Combitech с резьбой М6; другие модели используют М5
