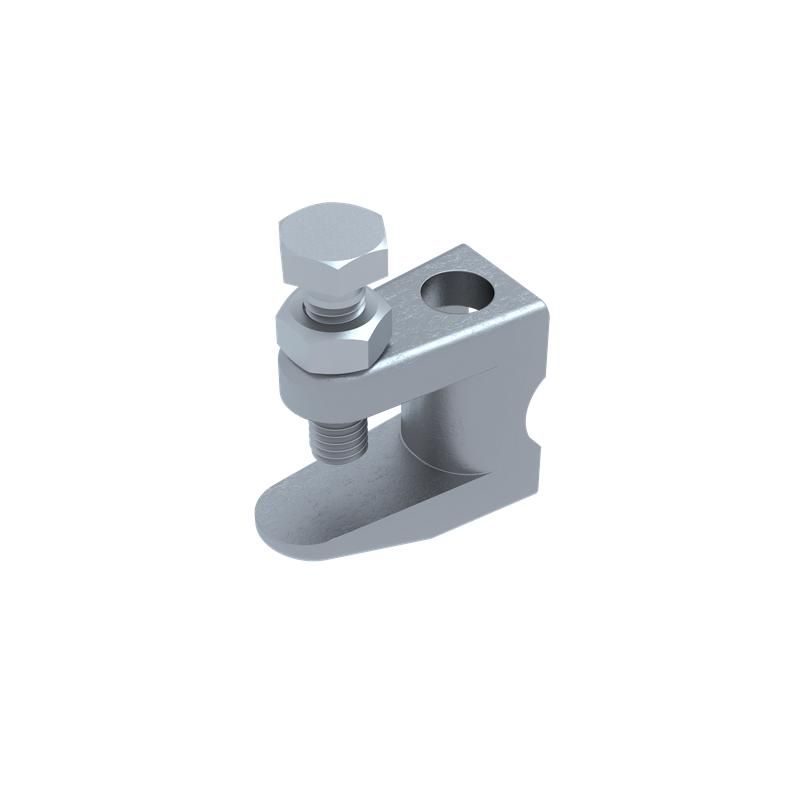

Струбцина М12 | FV12 КМ-профиль LO2606

Струбцина М12 КМ, КМ-профиль - это универсальный крепёжный элемент для быстрой фиксации шпилек и траверс на металлических профилях без сверления и сварки. Благодаря прочному стальному корпусу с цинковым покрытием и точной резьбой M12, изделие подходит для установки в помещениях с умеренной влажностью и слабой агрессивностью среды.

Назначение и область применения

Струбцина М12 КМ, КМ-профиль применяется для подвески трубопроводов, кабельных трасс, воздуховодов и других элементов на стальных балках и монтажных профилях типа КМ. Подходит для внутренних систем в административных, промышленных и коммерческих зданиях. Не рекомендуется для открытых площадок, высокой влажности или химически активных сред.

Технические характеристики

• Метрический размер резьбы: M12 - позволяет использовать стандартные гайки и крепёжные детали;
• Рабочий диапазон: 0–18 мм - регулируемый зазор между губками для захвата профилей различной толщины;
• Длина губок: 26 мм - достаточна для уверенного захвата типовых КМ-профилей;
• Общая длина: 46 мм - компактная форма для плотного монтажа в ограниченном пространстве;
• Допустимая полезная нагрузка: 1765 Н (~180 кг) - рассчитана на удержание среднетяжёлых конструкций;
• Материал: сталь с цинковым покрытием - повышает коррозионную стойкость без потери прочности;
• Цвет: светло-серый - соответствует цвету большинства металлопрофилей;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущена к использованию во внутренних помещениях с контролируемым микроклиматом согласно ГОСТ 15150-69.

Совместимость и монтаж

Струбцина М12 КМ, КМ-профиль совместима со всеми стандартными КМ-профилями и аналогичными металлическими направляющими толщиной до 18 мм. Для монтажа:

• Разведите губки, поместите профиль между ними;
• Затяните резьбовую шпильку до упора - зажим будет самоблокироваться под нагрузкой;
• На резьбу M12 устанавливается шпилька, траверса или кронштейн через гайку или муфту;
• Не требуются инструменты для сверления или сварки - достаточно ключа на 17 мм для затяжки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Цинковое покрытие снижает риск электрохимической коррозии при контакте с другими металлами. Прочностные показатели проверены на статическую нагрузку - безопасно работает при нагрузке до 1765 Н.

Преимущества

• Быстрый монтаж без сверления - экономия времени и исключение повреждения основной конструкции;
• Переустановка возможна - легко демонтировать и перемещать закреплённые элементы;
• Высокая жёсткость конструкции - минимизирует люфт даже при вибрационных нагрузках;
• Защита от коррозии - цинковое покрытие продлевает срок службы в условиях нормальной влажности;
• Стандартная резьба M12 - совместима с широким спектром крепёжных решений.

Ограничения применения

• Не применять вне помещений - цинковое покрытие недостаточно для защиты от осадков и перепадов температур;
• Не использовать в агрессивных средах - пары кислот, щелочей, солевых растворов разрушат покрытие;
• Не нагружать выше 1765 Н - превышение нагрузки вызывает деформацию губок или выход резьбы из зацепления;
• Не подходят для профилей толще 18 мм - зажим не сможет полностью замкнуться.

Примеры использования

• Подвеска воздушных каналов на несущих балках в офисных зданиях;
• Фиксация кабельных лотков на металлическом каркасе серверной комнаты;
• Крепление трубопровода холодного водоснабжения к профилю в техническом коридоре;
• Установка светильников на подвесных потолках с металлическими направляющими.

Практические советы

• Проверьте толщину профиля перед монтажом - она должна быть ≤18 мм; используйте штангенциркуль для контроля;
• При многократном демонтаже следите за состоянием резьбы - при появлении задиров замените струбцину;
• Для усиления фиксации в вибрирующих системах используйте контргайку на резьбе M12;
• Не затягивайте слишком сильно - достаточно усилия, чтобы губки плотно охватили профиль без деформации;
• При работе в группе - выбирайте одинаковые модели (например, все струбцины М12 КМ, КМ-профиль) для единообразия и удобства обслуживания.
