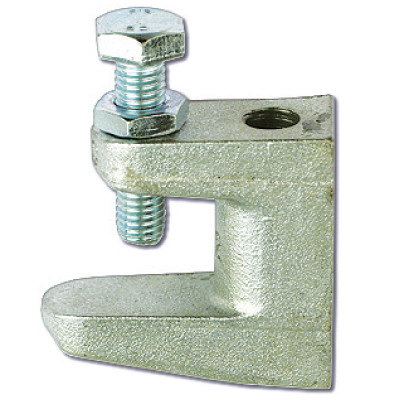

Струбцина М12 | CM301200 DKC ДКС

Струбцина М12 от DKC (ДКС), артикул cm301200, предназначена для быстрого и надёжного крепления шпилек к швеллерам без сверления или сварки. Входит в систему крепёжных элементов M5 Combitech и подходит для временных и постоянных задач в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Струбцина М12 используется для фиксации металлических элементов - например, шпилек, труб или кабельных каналов - на поверхности из швеллера, уголка или профиля. Особенно актуальна там, где нельзя использовать сварку или сверление: на действующих объектах, в зонах с взрывоопасной средой, при ремонте оборудования или сборке временных конструкций. Подходит для монтажа в промышленных помещениях, на заводах, в энергетике и на транспорте.

Технические характеристики

• Метрическая резьба: М12 - позволяет закручивать болты или шпильки стандарта М12
• Допустимая нагрузка: 350 Н - максимальная сила, которую выдерживает сама струбцина при статическом воздействии
• Допустимая полезная нагрузка: 3500 Н - усилие, которое передаётся через крепёжный элемент (например, шпильку), установленный в струбцину
• Диаметр крепимых элементов: до 26 мм - подходит для труб, проводов, штанг и аналогичных деталей
• Материал: сталь - обеспечивает высокую механическую прочность
• Покрытие: гальваническое цинкование - защищает от коррозии даже в агрессивной среде
• Исполнение: с внутренней резьбой - крепится на внешнюю резьбу шпильки или болта
• Климатическое исполнение: УХЛ(1,5) - работает при температурах от −40C до +40C, устойчив к влажности и запылённости
• Цвет: светло-серый - соответствует стандартному цвету цинкованного металла

Совместимость и монтаж

Струбцина М12 совместима с любыми шпильками, болтами и крепёжными элементами с резьбой М12. Для установки необходимо:

• Закрепить струбцину на швеллере или другом профиле с помощью её основания
• Вставить в неё шпильку или стержень диаметром до 26 мм
• Закрутить гайку М12 на резьбе шпильки - струбцина плотно зажмёт элемент

Не требует специальных инструментов - достаточно обычного ключа на 19 мм. Гарантирует жёсткое крепление без деформации профиля.

Безопасность и стандарты

Струбцина М12 соответствует требованиям крепёжных изделий для промышленного использования. Цинковое покрытие соответствует ГОСТ 9.306, что гарантирует антикоррозийную стойкость. Климатическое исполнение УХЛ(1,5) подтверждает соответствие условиям эксплуатации в закрытых помещениях с повышенной влажностью.

Преимущества

• Не повреждает базовый профиль - нет необходимости в сверлении или сварке
• Быстрая установка и демонтаж - можно переиспользовать многократно
• Высокая несущая способность - допустимая полезная нагрузка 3500 Н достаточна для большинства промышленных задач
• Устойчивость к коррозии - цинковое покрытие продлевает срок службы в сложных условиях
• Совместимость с системой M5 Combitech - легко интегрируется в существующие комплекты крепежа

Ограничения применения

• Не предназначен для динамических или ударных нагрузок - не рекомендуется для вибрационного оборудования без дополнительной фиксации
• Максимальный диаметр крепимого элемента - 26 мм; более толстые трубы или штоки не поместятся
• Не следует использовать в средах с постоянным контактом с кислотами, щелочами или морской водой - цинковое покрытие имеет ограниченную химическую стойкость
• Требуется наличие резьбового элемента М12 для работы - без шпильки или болта струбцина не функционирует

Примеры использования

• Фиксация кабельных трасс на швеллере в распределительном щите
• Крепление воздуховодов или трубопроводов в цехах без возможности сварки
• Установка датчиков, освещения или пультов управления на металлоконструкциях
• Временная фиксация технологического оборудования при модернизации производства
• Монтаж рам, стоек и направляющих в сборочных линиях

Практические советы

• Перед монтажом проверьте, чтобы резьба шпильки была чистой и без повреждений - грязь или ржавчина снижают надёжность крепления
• При использовании в местах с вибрацией дополнительно используйте контргайки или фиксирующие шайбы
• Диаметр трубы/элемента не должен превышать 26 мм - даже небольшое превышение может вызвать проскальзывание
• Струбцина М12 от DKC (ДКС) - артикул cm301200 - идеально сочетается с другими элементами серии M5 Combitech; соблюдайте единый типоразмер для удобства обслуживания
• При длительной эксплуатации периодически проверяйте затяжку - цинковое покрытие может немного “усаживаться” под нагрузкой
