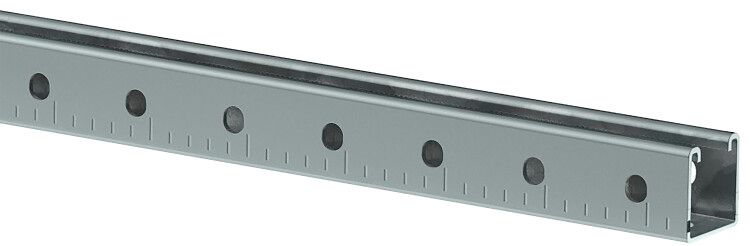

Профиль перфорированный STRUT 41x41х700-2.5 - CLP1S-41-41-07-25 IEK

Профиль перфорированный STRUT 41x41x700-2,5 мм от IEK - это универсальный металлический элемент для сборки жёстких несущих конструкций в системах кабельной организации, оборудования и инженерных сетей. Артикул clp1s-41-41-07-25 соответствует серии CLP и предназначен для потолочного монтажа с использованием винтовых соединений.

Назначение и область применения

Профиль перфорированный STRUT 41x41x700-2,5 мм используется для создания несущих конструкций в промышленных и коммерческих объектах. Его применяют для монтажа кабельных трасс, шкафов управления, воздуховодов, трубопроводов, светильников и другого оборудования. Подходит для установки в помещениях с повышенными требованиями к надёжности и долговечности - цехах, АЗС, транспортных узлах, энергообъектах.

Технические характеристики

• Размеры: 41×41 мм - сечение; 700 мм - длина;
• Толщина стенки: 2,5 мм - обеспечивает достаточную жёсткость при нагрузках до 200 кг/м;
• Форма: С-профиль - замкнутый U-образный профиль с двумя полками;
• Материал: оцинкованная сталь - защищена от коррозии;
• Перфорация: три стороны - основание с прямоугольными отверстиями 12,5×27 мм, две боковые грани с круглыми отверстиями Ø10,5 мм;
• Ширина слота: 22 мм - позволяет использовать стандартные крепления типа “канальная гайка”;
• Защитное покрытие: горячее цинкование - соответствие ГОСТ 14918-80;
• Огнестойкость: да - материал не поддерживает горение;
• Срок службы: до 20 лет при соблюдении условий эксплуатации;
• Способ монтажа: потолочный - крепится к перекрытиям через анкерные элементы;
• Тип соединения: винтовое - совместим с болтами М8–М10 и канальными гайками.

Совместимость и монтаж

Профиль STRUT 41x41x700-2,5 мм совместим с комплектующими серии CLP от IEK: канальными гайками, полнонарезными болтами, хомутами и кронштейнами. Для монтажа используются анкеры или подвесы с шагом не более 1,5 м. Перфорация позволяет регулировать положение крепёжных элементов вдоль всей длины профиля. Насечки на внутренних полках препятствуют проскальзыванию деталей при нагрузке. Установка выполняется с помощью обычного инструмента - отвёртки, гаечного ключа, дрели.

Безопасность и стандарты

Произведён согласно ГОСТ 14918-80 - стандарту на перфорированные профили для строительных конструкций. Огнестойкость подтверждает безопасность применения в зонах с риском возгорания. Цинковое покрытие снижает риск электрохимической коррозии, что важно при контакте с другими металлами. Продукция сертифицирована для использования в условиях промышленной среды.

Преимущества

• Высокая механическая прочность благодаря толщине 2,5 мм и форме С-профиля;
• Универсальность перфорации - возможность крепления в любом месте без сверления;
• Легкость сборки и модификации конструкций без специального оборудования;
• Долговечность - срок службы до 20 лет даже в условиях повышенной влажности;
• Совместимость с широким спектром крепёжных изделий серии CLP;
• Не требует окраски или дополнительной защиты после монтажа.

Ограничения применения

• Не рекомендуется для использования в агрессивных химических средах - например, в кислотных производствах или морских условиях;
• Подходит только для потолочного или вертикального монтажа - не предназначен для горизонтальных опор без дополнительных усиливающих элементов;
• При использовании в открытых зонах (например, на крыше) требуется дополнительная защита от осадков и прямого воздействия УФ-лучей;
• Не следует применять вместо цельносварных рам - при больших динамических нагрузках возможна деформация.

Примеры использования

• Крепление кабельных лотков в распределительном щите цеха;
• Монтаж системы подвески воздуховодов в офисном здании;
• Сборка стоек для шкафов автоматизации на станции связи;
• Фиксация светильников на потолке в автосервисе;
• Обустройство трасс для трубопроводов в тепловой камере.

Практические советы

• Выбирайте длину профиля с учётом шага между точками крепления - максимальный интервал - 1,5 метра;
• Для равномерной нагрузки используйте минимум два крепления на один профиль, особенно при длинных участках;
• Проверьте посадочный диаметр отверстий - он соответствует стандартному болту M8/M10 и канальным гайкам CLP;
• При необходимости удлинить конструкцию - соединяйте профили с помощью муфт или сварки (не рекомендуется без опыта);
• При работе с несколькими профилями - выстраивайте их параллельно, чтобы избежать перекосов при монтаже оборудования.
