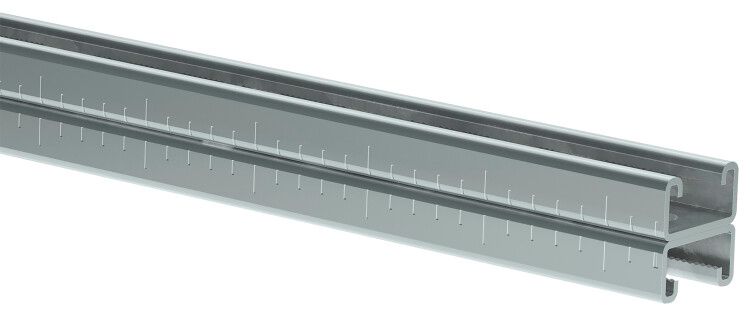

Профиль STRUT двойной перфорированный 41х21 L500 2.5мм IEK CLM50D-PSD-41-21-05-3

Производитель IEK представляет профиль перфорированный двойной 41х21х500 2.5мм - металлический элемент серии STRUT, предназначенный для сборки жестких несущих конструкций в системах кабельного монтажа и инженерных коммуникациях. Этот профиль сочетает прочность стали с антикоррозийным цинковым покрытием и обеспечивает надежную фиксацию оборудования через болтовые соединения.

Назначение и область применения

Профиль перфорированный двойной 41х21х500 2.5мм используется для создания несущих рам, стоек, консолей и траверс в промышленных и коммерческих объектах. Подходит для монтажа кабельных лотков, трубопроводов, шкафов управления, светильников и другого оборудования, требующего устойчивой фиксации. Применяется в цехах, на трансформаторных подстанциях, в серверных помещениях и на объектах ЖКХ.

Технические характеристики

• Тип изделия: Перфопрофиль (двойной С-профиль)
• Материал: Сталь
• Толщина стенки: 2,5 мм
• Размеры сечения: 41×21 мм
• Длина: 500 мм
• Перфорация: На задней стороне, ячейки 12,5×27 мм
• Ширина слота: 22 мм - позволяет использовать стандартные канальные гайки и болты
• Покрытие: Цинк (гальванизация)
• Срок службы: До 20 лет при соблюдении условий эксплуатации
• Тип соединения: Болтовое - совместим с полнонарезными болтами и канальными гайками

Совместимость и монтаж

Профиль перфорированный двойной 41х21х500 2.5мм совместим с комплектующими серии STRUT: канальными гайками, болтами М8–М12, хомутами и крепежными планками. Для монтажа требуется сверление отверстий в местах перфорации, установка гайки внутрь слота и затяжка болта. Узлы собираются без сварки - все соединения демонтируемые. Рекомендуется использовать инструмент с ограничителем момента для предотвращения перегрузки резьбы.

Безопасность и стандарты

Профиль соответствует требованиям к механической прочности и коррозионной стойкости, характерным для промышленных решений. Гальваническое цинкование защищает от коррозии в условиях повышенной влажности. Серия STRUT от IEK разработана с учетом норм безопасности для электромонтажных работ, однако не является сертифицированным элементом для взрывоопасных зон (Zone 0/1/2).

Преимущества

• Высокая несущая способность благодаря толщине 2,5 мм и форме С-профиля
• Универсальная перфорация позволяет регулировать положение креплений без дополнительного сверления
• Цинковое покрытие снижает риск коррозии даже в сырых средах
• Легко модифицируется - можно резать, гнуть, комбинировать с другими элементами STRUT
• Не требует специального оборудования для сборки - достаточно обычного инструмента

Ограничения применения

• Не предназначен для использования в агрессивных химических средах (например, кислоты, щелочи)
• Не рекомендован для внешних установок без дополнительной защиты от осадков и УФ-лучей
• Не подходит для нагрузок выше расчетных - максимальная допустимая нагрузка зависит от длины и типа крепления
• Перфорация расположена только на одной стороне - нельзя крепить оборудование с противоположной стороны без дополнительных деталей

Примеры использования

• Крепление кабельных лотков в производственных цехах
• Сборка стоек для распределительных щитов в серверных
• Подвеска воздуховодов и трубопроводов в HVAC-системах
• Фиксация светильников и камер наблюдения на потолочных конструкциях
• Обустройство кабельных трасс в подземных переходах и тоннелях

Практические советы

• При заказе учитывайте, что длина одного профиля - 500 мм; для длинных трасс используйте несколько элементов с соединением по торцу
• Для точного позиционирования крепежа используйте шаблон или маркер - перфорация не всегда точно выровнена между партиями
• Выбирайте болты с плоской головкой и подходящей длиной - слишком длинный болт может мешать соседним элементам
• При работе в условиях вибрации применяйте контргайки или фиксирующие составы
• Профиль перфорированный двойной 41х21х500 2.5мм от IEK легко заменяет аналоги других брендов - проверьте соответствие размеров слота (22 мм) перед заменой
