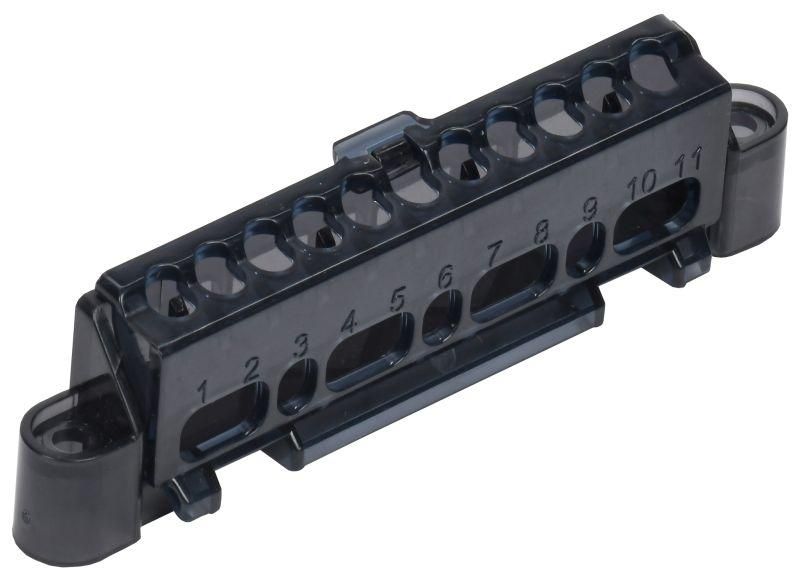

Суппорт для шин в корпус пластиковый (ширина 6 мод.) TEKFOR | TF-KP00D-S-06 IEK

Суппорт для шин в корпус (ширина 6 модулей) от IEK (ИЭК), артикул tf-kp00d-s-06, предназначен для надёжного крепления шины PEN 6×9 мм внутри компактных пластиковых корпусов серии TEKFOR. Это решение упрощает сборку распределительных щитов и обеспечивает организованную коммутацию нулевых проводников.

Назначение и область применения

Суппорт tf-kp00d-s-06 используется для фиксации шины PEN (защитного заземления и рабочего нуля) в корпусах серии TEKFOR и UNION Compact. Он позволяет равномерно распределить нагрузку между несколькими контактными точками, избежать перегрева и обеспечить долговечное соединение. Применяется в бытовых, промышленных и коммерческих распределительных щитах, где требуется многочисленная коммутация нулевых проводников - например, на объектах с большим количеством автоматических выключателей, УЗО или дифференциальных автоматов.

Технические характеристики

• Ширина: 6 модулей (соответствует стандартному шагу DIN-рейки)
• Максимальный ток: 63 А - подходит для цепей до этого значения без риска перегрева
• Количество полюсов: 19 - позволяет подключить до 19 проводников одновременно
• Размер шины: совместим с PEN-шиной 6×9 мм (стандартный профиль для нулевых шин)
• Материал корпуса: самозатухающий термостойкий пластик (UL94 V-0)

Совместимость и монтаж

Суппорт tf-kp00d-s-06 устанавливается на DIN-рейку внутри корпусов серии TEKFOR и UNION Compact. Для монтажа достаточно защёлкнуть его на рейку - никаких инструментов не требуется. Шина PEN 6×9 мм вставляется в специальные направляющие и фиксируется болтами через отверстия на верхней части суппорта. Каждый из 19 контактов имеет зажим с меткой для маркировки провода. Обязательно проверьте соответствие толщины шины - 6 мм - и её формы - прямоугольной, без закруглений - перед установкой.

Безопасность и стандарты

Суппорт соответствует требованиям безопасности для электроустановок низкого напряжения. Материал корпуса имеет класс горючести UL94 V-0 - самозатухающий, что снижает риск распространения пламени. Проект рассчитан на работу в условиях, предусмотренных ГОСТ Р 50030.2 и IEC 60947-1. Напряжение не указано явно, но по применению в щитах до 63 А предполагается использование в сетях до 440 В переменного тока.

Преимущества

• Удобство сборки: не требует сверления или дополнительных креплений
• Высокая плотность: 19 полюсов на 6 модулей позволяют экономить место в щите
• Стабильность контакта: металлические зажимы обеспечивают надёжное соединение даже при многократном демонтировании проводов
• Чёткая маркировка: каждый зажим имеет пометку для удобства идентификации
• Совместимость с популярными корпусами: работает с большинством современных щитов IEK серии TEKFOR

Ограничения применения

• Не предназначена для установки в корпусах других серий - только TEKFOR и UNION Compact
• Подходит исключительно для шин PEN 6×9 мм; другие размеры (например, 8×10 мм) не подходят
• Максимальный ток 63 А - нельзя использовать в цепях выше этой отметки, даже если количество подключаемых проводов меньше
• Не рекомендуется для внешнего монтажа или помещений с высокой влажностью без защиты корпуса

Примеры использования

• Щит освещения в офисном здании - 15 светильников с УЗО, все нули подключены через одну шину
• Производственный щит с 18 частотниками - суппорт tf-kp00d-s-06 собирает все PE-проводники
• Жилой домовой щит - объединяет нули от квартирных групп, чтобы избежать “запутанности” проводов

Практические советы

• Перед установкой проверьте, что шина PEN 6×9 мм не деформирована - искривление может повредить зажимы
• Не затягивайте болты слишком сильно - это может повредить резьбу или изоляцию шины
• Используйте суппорт только в сочетании с корпусами TEKFOR или UNION Compact - другие модели не имеют нужных направляющих
• Если вам нужно больше 19 полюсов - используйте два суппорта рядом, соблюдая интервал между ними
• Обязательно маркируйте каждый провод - особенно важно при обслуживании щита
