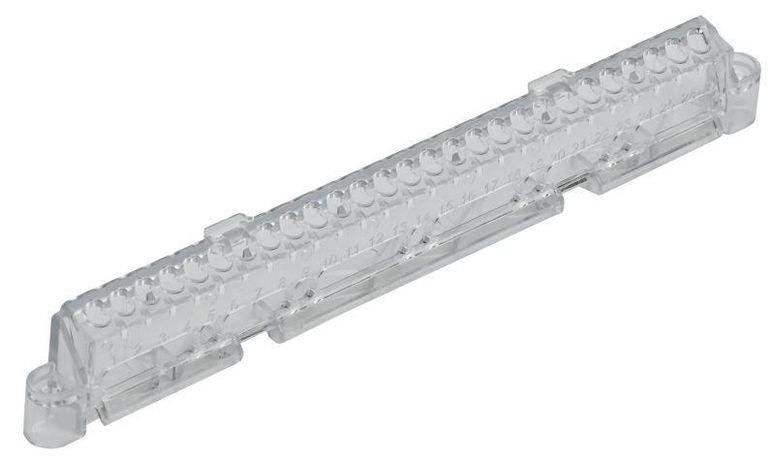

Суппорт для шин в корпус (ширина 9 модулей) UNION Compact | UIC-KP00D-S-09 IEK

Суппорт для шин в корпус (ширина 9 модулей) IEK UNION предназначен для надёжного крепления шины PEN 6×9 мм внутри пластиковых корпусов серии UNION Compact. Этот элемент используется в распределительных щитах для организации заземления и зануления, обеспечивая удобную сборку и доступ к контактным точкам.

Назначение и область применения

Суппорт для шин в корпус (ширина 9 модулей) IEK UNION применяется исключительно внутри корпусов серии UNION Compact. Он фиксирует металлическую шину PEN, позволяя подключить несколько проводов заземления или нулевых рабочих жил. Подходит для монтажа в бытовых, коммерческих и промышленных распределительных щитах, где требуется компактная и безопасная организация системы TN-S или TN-C-S.

Технические характеристики

• Ширина: 9 модулей (соответствует стандартному шагу DIN 43880)
• Поддерживает шину PEN сечением 6 × 9 мм
• Максимальный допустимый ток: 63 А
• Количество полюсов: 27 - позволяет подключить до 27 проводов через один суппорт
• Материал корпуса: самозагасающий термопластик (UL94 V-2)

Совместимость и монтаж

Суппорт для шин в корпус (ширина 9 модулей) IEK UNION совместим только с корпусами серии UNION Compact. Устанавливается на Din-рейку внутри корпуса стандартными защёлками. Для монтажа необходимо:

• Убедиться, что внутренний размер корпуса соответствует ширине 9 модулей;
• Закрепить суппорт на рейке до упора - слышен характерный щелчок;
• Разместить шину PEN в направляющих суппорта - она должна плотно войти и зафиксироваться;
• Не перегружать контакты сверх 63 А - это снижает риск нагрева и окисления.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 61439-1 и ГОСТ Р 50030.2. Конструкция обеспечена изоляцией, предотвращающей случайное замыкание между фазой и PE-шиной. Применяемые материалы соответствуют нормам UL94 V-2 - материал не распространяет горение.

Преимущества

• Высокая плотность подключения - 27 полюсов на одном устройстве экономят место в щите;
• Фиксация шины без дополнительных болтов - ускоряет сборку;
• Чёткая маркировка положений для проводов - минимизирует ошибки при подключении;
• Стандартная ширина 9 модулей легко сочетается с другими компонентами серии UNION.

Ограничения применения

• Не для других серий корпусов - например, не подходит для корпусов IEK Classic или EKF;
• Не рассчитан на работу с медной шиной большего сечения - попытки использовать 10×9 мм вызывают механический люфт и плохой контакт;
• Не предназначены для внешнего монтажа - работает только внутри закрытых корпусов;
• Не рекомендован для циклических нагрузок выше 63 А - возможен перегрев и деформация контактов.

Примеры использования

• Щит освещения в офисном помещении - соединение всех групповых заземляющих проводников на одной шине;
• Аварийный генераторный щит - организацию нулевой шины для автоматических выключателей;
• Промышленный пункт управления - сборка множественных PE-проводов от частотных преобразователей и двигателей;
• Жилищные дома - использование в этажных щитках для равномерного распределения нуля между квартирами.

Практические советы

• Перед установкой проверьте соответствие сечения шины PEN - 6×9 мм - указано на этикетке изделия; если шина больше - используйте другой тип суппорта;
• Не затягивайте кабели слишком сильно - можно повредить контактную площадку;
• При использовании нескольких суппортов в одном щите - располагайте их рядом, чтобы сохранить единый потенциал;
• Обязательно пометьте каждую шину после монтажа - особенно важно при наличии нескольких систем заземления;
• Суппорт для шин в корпус (ширина 9 модулей) IEK UNION - идеальный выбор, когда нужна высокая плотность и стандартизированная сборка в рамках серии UNION.
