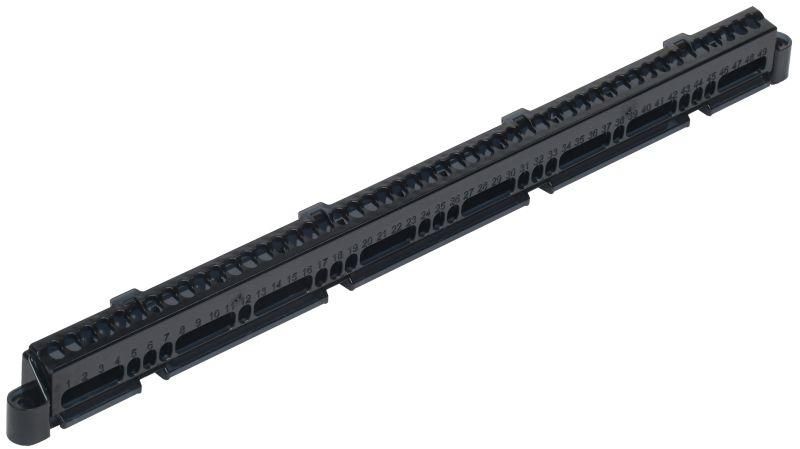

Суппорт для шин в корпус пластиковый (ширина 18 мод.) TEKFOR | TF-KP00D-S-18 IEK

Суппорт для шин в корпус, ширина 18 модулей от IEK (ИЭК), артикул tf-kp00d-s-18, предназначен для надёжного крепления шин PEN 6×9 мм внутри пластиковых корпусов серии TEKFOR. Это решение используется там, где требуется компактная и устойчивая фиксация проводящих элементов в распределительных щитах.

Назначение и область применения

Суппорт tf-kp00d-s-18 служит для установки и фиксации шины PEN сечением 6×9 мм в корпусах серии TEKFOR. Он обеспечивает механическую устойчивость и правильную ориентацию шины, предотвращая её смещение при монтаже и эксплуатации. Применяется в силовых щитах, распределительных устройствах и автоматических системах управления, где важна точная сборка и доступ к контактным зонам.

Технические характеристики

• Ширина: 18 модулей - соответствует стандартной ширине DIN-корпусов, позволяет разместить до 18 устройств по одному модулю каждый;
• Поддерживаемый тип шины: PEN, сечение 6×9 мм - совместим с наиболее распространёнными шинами для нулевых и защитных проводников;
• Максимальный ток: 63 А - рассчитан на работу в цепях с нагрузкой до этого значения; не рекомендуется использовать в цепях выше 63 А;
• Количество полюсов: 49 - указывает на максимальное количество точек подключения, которые можно организовать через один суппорт при использовании многополюсных соединений;
• Материал: термостойкий пластик - устойчив к перегреву и химическим воздействиям в условиях электроустановок.

Совместимость и монтаж

Суппорт tf-kp00d-s-18 совместим исключительно с корпусами серии TEKFOR. Устанавливается на DIN-рейку внутри корпуса стандартным способом - защёлкивается и фиксируется без инструментов. Шина PEN вставляется в направляющие пазы суппорта и закрепляется болтовыми соединениями. Для удобства монтажа предусмотрены метки положения, соответствующие шагу 17,5 мм между полюсами. Не используйте с другими сериями корпусов - не гарантируется герметичность и прочность крепления.

Преимущества

• Упрощает сборку щита - все шины фиксируются в одном месте, снижается риск перепутать контакты;
• Обеспечивает равномерное распределение нагрузки по всей длине шины;
• Защищает шину от случайного выскальзывания при вибрациях или ударах;
• Сохраняет чистоту внутреннего пространства корпуса - минимизирует хаотичное расположение проводников.

Ограничения применения

• Не предназначена для установки шин других сечений - например, 10×10 мм или 8×10 мм - возможен люфт и плохой контакт;
• Работает только в рамках корпусов TEKFOR - несовместим с продукцией других брендов;
• Не следует применять в средах с температурой выше +60 C - материал может деформироваться;
• Не предназначен для работы в открытых помещениях или местах с постоянным попаданием воды - IP-защита не указана и не гарантирована.

Примеры использования

• Щиты освещения в жилых домах - фиксация PEN-шины для группового заземления;
• Промышленные панели управления - организация нулевой шины для оборудования с частотными преобразователями;
• Аварийные системы питания - надёжное соединение защитных проводников в автономных щитках;
• Системы автоматизации - компактная сборка с множеством входных/выходных кабелей.

Практические советы

• Перед монтажом проверьте соответствие сечения шины PEN - 6×9 мм - чтобы избежать слабого контакта или повреждения суппорта;
• Не затягивайте болты слишком сильно - это может треснуть пластиковую основу;
• Если вам нужна большая плотность подключений, используйте несколько суппортов tf-kp00d-s-18 параллельно - они легко комбинируются;
• При замене старого суппорта - сохраните оригинальные крепёжные отверстия, чтобы не сверлить новые в корпусе TEKFOR.
