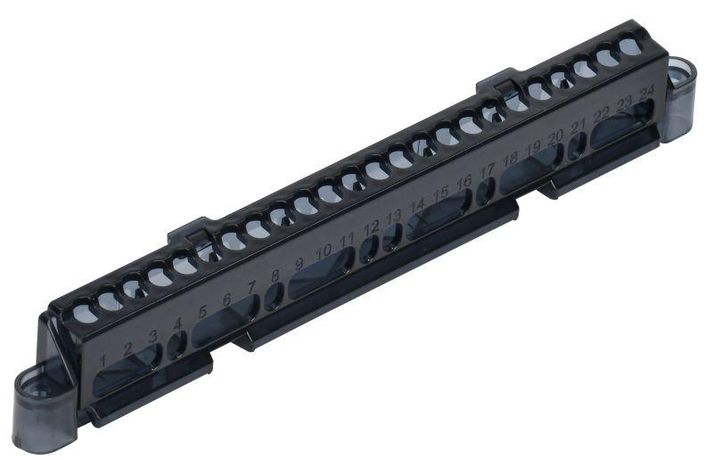

Суппорт для шин в корпус пластиковый (ширина 8 мод.) TEKFOR | TF-KP00D-S-08 IEK

Суппорт для шин в корпус, ширина 8 модулей от IEK (ИЭК), артикул tf-kp00d-s-08, предназначен для надёжного крепления шин PEN 6×9 мм внутри пластиковых корпусов серии TEKFOR и UNION Compact. Это решение упрощает сборку распределительных щитов, обеспечивая компактную и организованную фиксацию заземляющих и нулевых проводников.

Назначение и область применения

Суппорт для шин в корпус, ширина 8 модулей используется для монтажа шины PEN сечением 6×9 мм внутрь корпусов серии TEKFOR и UNION Compact. Он позволяет зафиксировать шину в определённом положении, исключая её смещение при сборке и эксплуатации. Применяется в силовых и распределительных щитах жилых, коммерческих и промышленных объектов, где требуется надёжная организация системы заземления и зануления.

Технические характеристики

• Тип изделия: суппорт для шин
• Максимальный ток: 63 А
• Количество полюсов: 24
• Материал корпуса: пластик
• Цвет: прозрачный
• Ширина: 8 модулей (соответствует стандартной ширине 144 мм)
• Поддерживает шины PEN 6×9 мм
• Не имеет крепления на рейку DIN - устанавливается только внутри корпуса

Совместимость и монтаж

Суппорт tf-kp00d-s-08 совместим только с корпусами серии TEKFOR и UNION Compact. Установка осуществляется путём вставки суппорта внутрь корпуса до фиксации. Крепление шины PEN выполняется через предусмотренные зажимы на поверхности суппорта. Для правильной работы необходимо проверить соответствие габаритов шины (6×9 мм) и плотность посадки. Монтаж возможен только после сборки корпуса - суппорт не крепится к DIN-рейке.

Безопасность и стандарты

Суппорт соответствует требованиям безопасности для электроустановок напряжением до 1000 В переменного тока. Материал корпуса - самозатухающий пластик, обеспечивающий устойчивость к возгоранию. Напряжение и токовые параметры рассчитаны на работу в соответствии с ГОСТ Р 50030.2 и IEC 60947-1.

Преимущества

• Обеспечивает упорядоченный и безопасный монтаж шины PEN внутри корпуса
• Прозрачная конструкция позволяет визуально контролировать состояние шины и соединений
• Уменьшает время сборки щита за счёт предварительно спроектированной фиксации
• Совместим с популярными сериями корпусов TEKFOR и UNION Compact
• Выдерживает рабочий ток до 63 А - достаточно для большинства бытовых и промышленных применений

Ограничения применения

• Не предназначена для установки на DIN-рейку - требует наличия подходящего корпуса
• Работает только с шиной PEN 6×9 мм; другие сечения (например, 10×10 или 6×5) не подходят
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или высоких температур выше +60 C
• Не предназначен для монтажа фазных или нулевых шин L/N - только PEN

Примеры использования

• Щиты освещения в многоквартирных домах с использованием корпусов TEKFOR
• Распределительные пункты на производстве, где требуется выделенная шина заземления
• Аппаратные комнаты с системами автоматизации, собранными на базе корпусов UNION Compact
• Монтаж в щитах с ограниченным пространством, где важна компактная организация PEN-шин

Практические советы

• Перед монтажом проверьте, что шина PEN точно соответствует сечению 6×9 мм - даже небольшие отклонения могут нарушить контакт
• Убедитесь, что корпус TEKFOR или UNION Compact имеет достаточную глубину для размещения суппорта и шины
• Не перегружайте суппорт более чем 24 полюсами - это снижает механическую прочность и увеличивает риск повреждения
• При необходимости замены шины - снимите крышку корпуса, не демонтируя весь суппорт
• Суппорт tf-kp00d-s-08 от IEK (ИЭК) лучше всего сочетать с другими элементами серии TEKFOR для единых стандартов сборки
