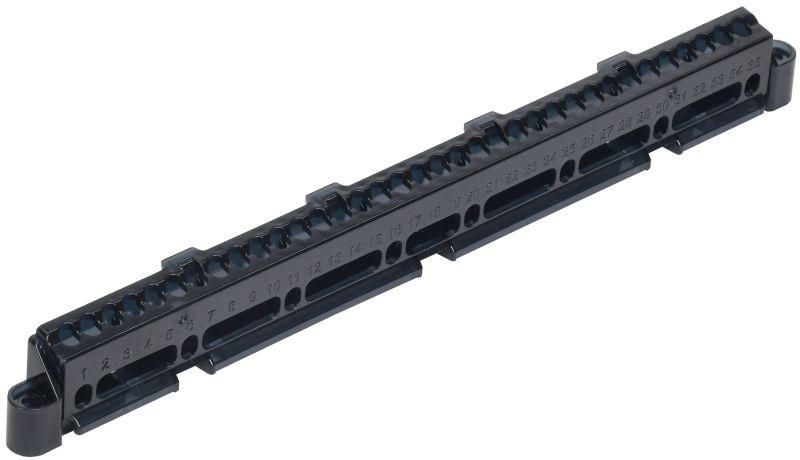

Суппорт для шин в корпус пластиковый (ширина 12 мод.) TEKFOR | TF-KP00D-S-12 IEK

Суппорт для шин в корпус (ширина 12 модулей) от IEK предназначен для надёжного крепления шин PEN 6×9 мм внутри пластиковых корпусов серии TEKFOR. Артикул tf-kp00d-s-12 обеспечивает компактную и упорядоченную сборку распределительных щитов, особенно важную при использовании большого числа автоматических выключателей.

Назначение и область применения

Суппорт для шин в корпус (ширина 12 модулей) используется для фиксации PEN-шин (нулевых рабочих и защитных проводников) в корпусах серии TEKFOR и UNION Compact. Он позволяет организовать чёткую и безопасную коммутацию нулевых проводников в распределительных щитах, избегая хаотичной прокладки проводов. Применяется в жилых, общественных и промышленных объектах, где требуется многоступенчатая защита и высокая плотность установки аппаратов.

Технические характеристики

• Ширина: 12 модулей (соответствует стандартному шагу DIN 35 мм - общая ширина 42 мм)
• Максимальный ток: 63 А - подходит для нагрузок до этого значения на каждой фазе
• Количество полюсов: 35 - позволяет одновременно подключить до 35 проводников PEN
• Размер шины: совместим с PEN-шиной 6×9 мм (стандартная форма сечения)
• Материал: термостойкий самозатухающий пластик (UL94 V-0)

Совместимость и монтаж

Суппорт tf-kp00d-s-12 устанавливается на DIN-рейку внутри корпусов серии TEKFOR и UNION Compact. Крепление происходит за счёт защёлок, которые фиксируют устройство на рейке без дополнительных инструментов. Шина PEN 6×9 мм вставляется в зажимы суппорта - каждый контакт рассчитан на один проводник. Установка возможна как в вертикальном, так и в горизонтальном положении корпуса. Для удобства монтажа рекомендуется предварительно подготовить все провода и отрезать их точно по длине - это снижает риск перегрузки контактов.

Безопасность и стандарты

Суппорт соответствует требованиям ГОСТ Р МЭК 61439-1 и ГОСТ Р 50030.2, что гарантирует безопасность работы в условиях повышенной влажности и температурных колебаний. Материал корпуса имеет класс горючести UL94 V-0 - самозатухающий, не распространяет пламя. Напряжение изоляции рассчитано на 690 В переменного тока, что достаточно для сетей до 400 В.

Преимущества

• Уменьшает время монтажа за счёт готовой системы крепления шины
• Обеспечивает равномерное распределение тока между всеми полюсами
• Защищает от случайного замыкания между проводниками благодаря изолирующим барьерам
• Не требует дополнительных крепёжных элементов - полностью автономная система
• Поддерживает стандартизированную компоновку щита, упрощает обслуживание и диагностику

Ограничения применения

• Не предназначена для установки в корпусах других серий, кроме TEKFOR и UNION Compact
• Не подходит для шин с другим сечением - например, 8×10 мм или 10×10 мм
• Максимальный ток 63 А - нельзя использовать в цепях с длительными нагрузками выше этого значения
• Не применяется в качестве основной шины PE/EN - только как вспомогательный элемент для соединений

Примеры использования

• Щиты освещения в многоквартирных домах - подключение нулевых проводников ко всем этажным автоматам
• Промышленные панели управления - организация нулевой шины для частотных преобразователей и контроллеров
• Аварийные системы питания - надёжное соединение PEN-проводников в UPS-щитах
• Системы автоматизации - когда количество входящих и исходящих нулевых проводов превышает 20–30

Практические советы

• Перед установкой проверьте, чтобы шина PEN имела точное сечение 6×9 мм - даже небольшие отклонения могут вызвать плохой контакт
• Не затягивайте винты слишком сильно - это повредит изоляцию шины и снизит долговечность
• При проектировании щита учтите, что 12 модулей занимают 42 мм - это влияет на общий габарит корпуса
• Для больших проектов используйте несколько суппортов tf-kp00d-s-12 вместо одной длинной шины - это упрощает ремонт и замену
• После монтажа обязательно проверьте все соединения тестером на отсутствие нагрева и хорошую проводимость
