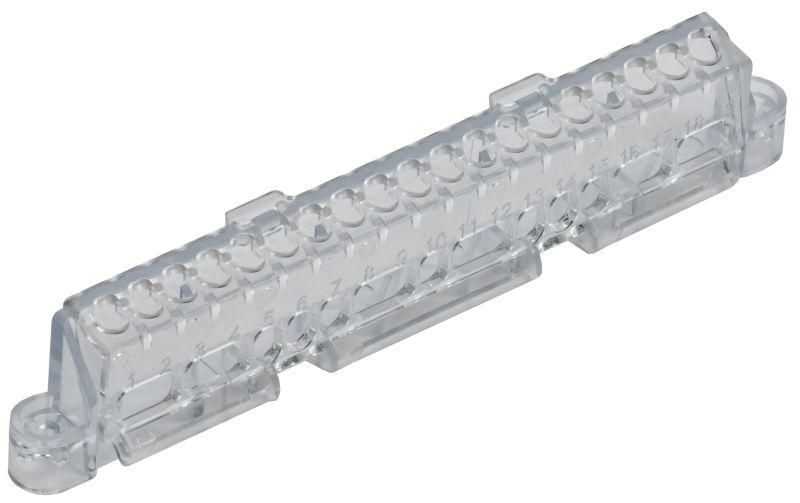

Суппорт для шин в корпус (ширина 4 модуля) UNION Compact | UIC-KP00D-S-04 IEK

Суппорт для шин в корпус (ширина 4 модуля) IEK UNION предназначен для надёжного крепления шины PEN 6×9 мм внутри пластикового корпуса серии UNION Compact. Этот элемент обеспечивает упорядоченную сборку распределительной системы, особенно важную при использовании автоматических выключателей и УЗО в щитках малой мощности.

Назначение и область применения

Суппорт для шин в корпус (ширина 4 модуля) IEK UNION используется исключительно для фиксации шины PEN (защитного заземления и рабочего ноля) в компактных корпусах серии UNION. Он позволяет организовать централизованное соединение проводников без лишних перемычек, снижает риск перегрева и повышает удобство обслуживания. Подходит для внутренней установки в бытовых и коммерческих электрощитах, где требуется минимизация габаритов и высокая плотность компоновки.

Технические характеристики

• Тип изделия: суппорт для шин
• Максимальный ток: 63 А
• Количество полюсов: 11
• Материал корпуса: термостойкий пластик
• Ширина по модулю DIN: эквивалент 4 модулей (не имеет собственных модульных зацепов)
• Цвет: прозрачный - позволяет визуально контролировать положение шины и состояние контактов
• Рассчитана на шину PEN сечением 6×9 мм

Совместимость и монтаж

Суппорт для шин в корпус (ширина 4 модуля) IEK UNION совместим только с корпусами серии UNION Compact. Его нельзя использовать в других сериях - даже аналогичных по внешнему виду. Монтаж осуществляется путём вставки в специальные направляющие корпуса до характерного щелчка. Шина PEN заводится в контактные площадки сверху; её необходимо закрепить болтом M5. Для правильной работы важно, чтобы шина была точно соответствующего сечения - 6×9 мм. Превышение допустимого тока (63 А) недопустимо.

Преимущества

• Устраняет необходимость в самостоятельном изготовлении креплений для шины PEN
• Обеспечивает равномерное распределение тока между 11 точками подключения
• Прозрачная конструкция позволяет легко проверить целостность соединений без вскрытия корпуса
• Не требует дополнительных инструментов для установки - просто вставляется в корпус
• Поддерживает стандартизированную сборку согласно требованиям ГОСТ Р 50030.2–2018

Ограничения применения

• Не предназначена для установки в металлические корпуса - работает только с корпусами UNION Compact
• Не подходит для шин большего сечения (например, 8×10 мм); возможен перегрев и потеря контакта
• Не рассчитана на использование вне замкнутых электрощитов - не имеет защиты IP
• Не применяется для фазных или нулевых рабочих шин - только для PEN
• Не рекомендовано применять в условиях постоянной вибрации без дополнительной фиксации корпуса

Примеры использования

• Щитовые устройства в жилых домах с групповым учётом энергии
• Автоматические распределительные пункты для освещения и розеточных контуров
• Стационарные щиты на объектах ЖКХ, офисах, торговых помещениях
• Сборочные решения с множеством УЗО и дифференциальных автоматов, где нужна единая точка заземления

Практические советы

• Перед установкой всегда проверьте соответствие сечения шины PEN - 6×9 мм - указанному в документации
• Не затягивайте болты слишком сильно - можно деформировать контактную планку
• Если используете несколько таких суппортов в одном корпусе, располагайте их так, чтобы избежать перегрузки одной стороны корпуса
• При ремонте или замене оборудования сохраните оригинальное расположение шины - меняйте только полностью, не частично
• Артикул uic-kp00d-s-04 следует указывать при заказе запчастей - он уникален именно для этой модели суппорта IEK UNION
