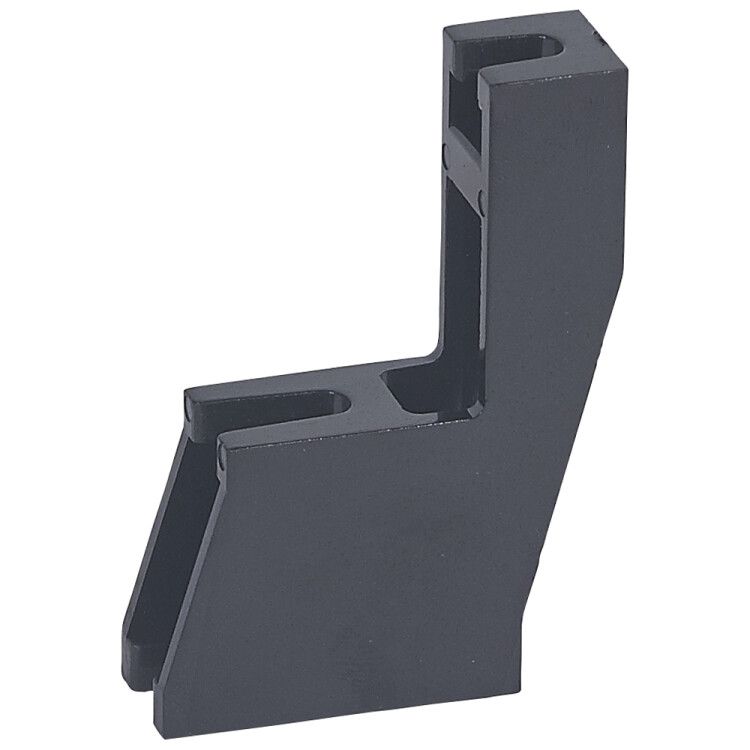

Суппорт для одной шины - 1 шина на полюс до 280 A шин 25x4 мм | 037437 Legrand

Суппорт для одной шины 1 шина на полюс до 280 А для шин 14x4 мм, 18x4 мм, 25x4 мм от Legrand Euro - это надежный крепежный элемент для фиксации одиночной медной шины в распределительном щите. Он обеспечивает устойчивую установку шины с током до 280 А, совместим с популярными сечениями и используется в силовых цепях промышленного и коммерческого оборудования.

Назначение и область применения

Суппорт предназначен для механической фиксации одной медной шины на DIN-рейке внутри распределительного щита. Обеспечивает жесткое положение шины, предотвращает её смещение при вибрациях или при монтаже других компонентов. Применяется в системах распределения электроэнергии: в щитах управления, силовых панелях, станках, конвейерах, где используются медные шины сечением 14×4 мм, 18×4 мм или 25×4 мм.

Технические характеристики

• Максимальный ток: 280 А
• Поддерживаемые сечения шин: 14×4 мм, 18×4 мм, 25×4 мм
• Материал корпуса: термостойкий пластик (черный цвет)
• Тип крепления: на DIN-рейку 35 мм
• Количество шин на один суппорт: одна
• Рабочая температура: от -25C до +70C

Совместимость и монтаж

Суппорт совместим со всеми стандартными медными шинами указанных сечений. Устанавливается на DIN-рейку стандартной ширины 35 мм. Для монтажа достаточно защелкнуть основание суппорта на рейку - дополнительные крепежи не требуются. Шина вставляется в зажимную часть суппорта и фиксируется плотным контактом. Перед установкой проверьте соответствие сечения шины - использование шины большего сечения недопустимо.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных компонентов в распределительных устройствах. Материал корпуса - самозатухающий пластик, устойчивый к перегреву. Не содержит галогенов и соответствует нормам RoHS. Напряжение изоляции рассчитано на работу в сетях до 1000 В переменного тока.

Преимущества

• Удобная фиксация шины без необходимости сверления или болтовых соединений
• Стандартный форм-фактор - совместим с любыми DIN-рейками
• Высокая теплостойкость материала снижает риск деформации при длительной нагрузке
• Черный цвет обеспечивает хорошую видимость в щитах с контрастной окраской
• Не требует обслуживания - долговечен при правильной эксплуатации

Ограничения применения

• Не предназначена для многожильных проводов - только для прямоугольных медных шин указанного сечения
• Не рекомендуется использовать в условиях постоянного воздействия воды, масла или химически активных сред
• Не подходит для шин с толщиной более 4 мм - даже при совпадении ширины
• Не является изолирующим элементом - не заменяет изоляционные планки между фазами

Примеры использования

• Фиксация входной шины питания в щите автоматического ввода резерва (АВР)
• Распределение фазы по групповым автоматам в промышленном щите
• Сборка шинной системы в щитах для насосных станций и конвейерных линий
• Монтаж в распределительных пунктах (РП) и подстанциях малой мощности

Практические советы

• Перед установкой убедитесь, что шина имеет ровные края - заусенцы могут повредить контактные поверхности суппорта
• При использовании нескольких суппортов выстраивайте их на одном уровне - это упрощает последующий монтаж клемм и переходников
• Для шин 25×4 мм проверьте, чтобы они свободно проходили через зажим - при слишком плотной посадке возможна деформация
• Суппорт Legrand Euro 037437 не следует применять в качестве опоры для тяжелых кабельных сборок - он рассчитан только на собственный вес шины
• При замене старого суппорта - используйте тот же артикул 037437, чтобы сохранить совместимость с существующими шинами
