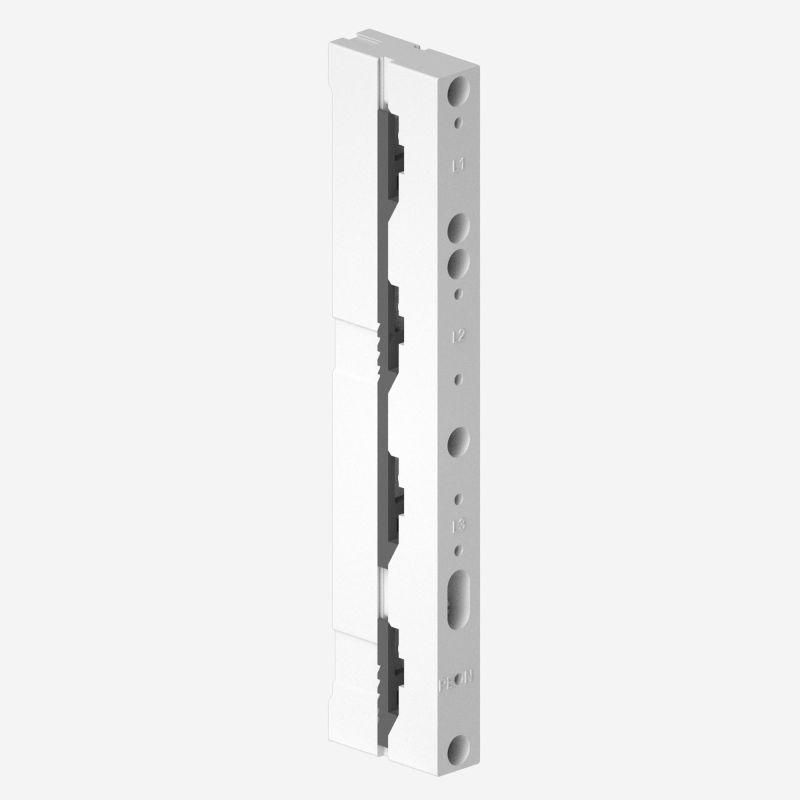

Держатель шин 12,15,20,25,30x5,10 4п60мм | R5BBH060154P DKC ДКС

Держатель шин 12, 15, 20, 25, 30x5, 10 4-полюсный 60мм DKC (арт. r5bbh060154p) предназначен для надёжного крепления медных или алюминиевых токоведущих шин в распределительных устройствах. Этот элемент используется в составе систем НКУ, обеспечивая фиксацию и изоляцию шин на заданном расстоянии, что важно для безопасности и компактности сборки.

Назначение и область применения

Держатель шин 12, 15, 20, 25, 30x5, 10 4-полюсный 60мм DKC применяется для сборки главных и распределительных токоведущих систем в шкафах НКУ - как навесного, так и напольного исполнения. Он позволяет организовать четырёхполюсную конфигурацию шин (L1, L2, L3, N или PE) с жёстко заданным межфазным расстоянием 60 мм. Устройство подходит для промышленных щитов, где требуется высокая механическая устойчивость и надёжная изоляция при больших токах.

Технические характеристики

• Количество полюсов: 4
• Расстояние между центрами шин: 60 мм
• Поддерживаемые размеры шин: 12×5 мм, 15×5 мм, 20×5 мм, 25×5 мм, 30×5 мм, 12×10 мм, 15×10 мм, 20×10 мм, 25×10 мм, 30×10 мм
• Максимальный рабочий ток: 630 А
• Стойкость к току КЗ: Icw = 30 кА / 1 с
• Ударный ток КЗ: Ipk = 63 кА
• Изготовлен из термостойкого диэлектрического материала, соответствующего требованиям к изоляции в силовых цепях

Совместимость и монтаж

Держатель шин 12, 15, 20, 25, 30x5, 10 4-полюсный 60мм DKC совместим со всеми шинами указанных габаритов, изготовленными из меди или алюминия. Монтируется на DIN-рейку или прямо на основание шкафа с помощью болтовых креплений (не входят в комплект). Для правильной сборки необходимо соблюдать шаг 60 мм между центральными осями шин - это гарантирует требуемую электрическую изоляцию. Шины фиксируются в зажимах с помощью болтов; рекомендуется использовать момент затяжки, указанный в документации производителя.

Безопасность и стандарты

Держатель шин 12, 15, 20, 25, 30x5, 10 4-полюсный 60мм DKC прошёл испытания на стойкость к токам короткого замыкания в соответствии с ГОСТ Р 50030.2 и IEC 61439. Сертифицирован для работы в условиях до 1000 В переменного тока. Материал корпуса не поддерживает горение и сохраняет форму при температуре до +180 C. Применяется в системах, где важна классическая изоляционная безопасность - без необходимости в дополнительных экранах или барьерах.

Преимущества

• Универсальная совместимость с десятью типами шин - снижает необходимость хранить несколько моделей
• Фиксированное расстояние 60 мм обеспечивает гарантированную изоляцию даже при максимальных нагрузках
• Высокая стойкость к токам КЗ (30 кА/1 с) делает устройство подходящим для мощных распределительных систем
• Конструкция рассчитана на многократную переборку без потери прочности крепления
• Произведён в серии RAM bus - известной линейке DKC для промышленных шинопроводов

Ограничения применения

• Не предназначена для установки вне закрытых шкафов - не имеет защиты IP выше IP20
• Не подходит для шин толще 10 мм или шире 30 мм - не обеспечивается плотное прилегание в зажимах
• Не рекомендуется применять в средах с постоянным воздействием масла, растворителей или агрессивных паров - материал не устойчив к химической эрозии
• Не является самостоятельным коммутационным устройством - требует наличия выключателя, предохранителя или другого аппарата в цепи

Примеры использования

• Главные шины в распределительном щите цехового оборудования
• Распределительная система питания конвейеров на заводе
• Шинопровод в системе бесперебойного питания (UPS) крупного серверного помещения
• Сборка распределительных пунктов (РП) с несколькими выходными группами

Практические советы

• Перед монтажом проверьте соответствие толщины шины (5 или 10 мм) - использование шины большей толщины повредит зажим
• При использовании нескольких держателей выстраивайте все шины строго вертикально - отклонение более чем на 1° увеличивает риск пробоя
• Для удобства обслуживания оставляйте свободный доступ к болтовым соединениям - не закрывайте держатель полностью крышкой
• При замене шин используйте только оригинальные крепёжные детали - сторонние болты могут иметь неверный момент затяжки
• Держатель шин 12, 15, 20, 25, 30x5, 10 4-полюсный 60мм DKC (арт. r5bbh060154p) можно комбинировать с другими элементами серии RAM bus - они имеют одинаковые крепёжные и габаритные параметры
