Шинодержатель наборный 4Пх4х5 мм EKF PROxima | BSK4P4X5

Шинодержатель наборный 4Пх4х5 мм PROxima от EKF предназначен для надёжной фиксации силовых шин в распределительных устройствах высокой мощности. Этот элемент системы PROxima обеспечивает жёсткую и безопасную сборку четырёхполюсных шинных систем с шагом 10 мм, подходящий для промышленных щитов, подстанций и центров управления двигателем.

Назначение и область применения

Шинодержатель наборный 4Пх4х5 мм PROxima используется для монтажа медных или алюминиевых силовых шин толщиной 5 мм в распределительных устройствах постоянного и переменного тока. Подходит для систем с максимальным током до 4000 А. Применяется в промышленных щитах, КРУ, станциях преобразования частоты, конвейерных линиях и других объектах, где требуется компактная и устойчивая шинная система.

Технические характеристики

• Количество полюсов: 4
• Тип изделия: Шинодержатель наборный
• Максимальный рабочий ток: 4000 А
• Расстояние между шинами: 10 мм
• Толщина шины: 5 мм (поддерживается только этот размер)
• Основание: Перфорированный алюминиевый профиль
• Изоляторы: Устанавливаются на профиль, обеспечивают изоляцию шин ребром
• Гарантийный срок: 84 месяца

Совместимость и монтаж

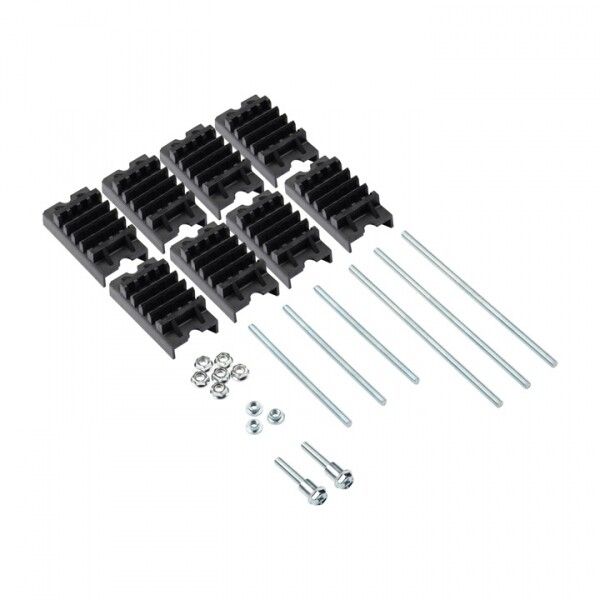

Шинодержатель наборный 4Пх4х5 мм PROxima совместим с другими элементами серии PROxima. Монтируется на DIN-рейку или прямо на основание щита через отверстия в алюминиевом профиле. Для установки шин используются входящие в комплект изоляторы, шпильки, гайки и винты. Шины крепятся ребром - так обеспечивается минимальная занимаемая площадь и лучшая теплоотдача. Не допускается использование шин толще 5 мм - они не войдут в зажимы изоляторов.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок напряжением до 1000 В. Все металлические части выполнены из антикоррозийных материалов, изоляторы - из термостойкого поликарбоната. Гарантия 84 месяца подтверждает долговечность материала и качество сборки.

Преимущества

• Модульная система - можно собирать нужную конфигурацию, добавляя или убирая модули
• Алюминиевый профиль обеспечивает жёсткость и рассеивание тепла
• Фиксация шин ребром снижает габариты и повышает плотность компоновки
• Все крепления включены в комплект - не нужно докупать болты или гайки
• Подходит для многократной сборки/переборки без потери точности

Ограничения применения

• Не подходит для шин толщиной более 5 мм - изоляторы не поддерживают 10-мм шины в этом варианте
• Не предназначена для работы вне помещений - не имеет защиты IP
• Не рекомендуется использовать в средах с повышенной химической активностью или агрессивными парами
• Максимальный ток 4000 А действителен только при правильном охлаждении и соблюдении шага 10 мм

Примеры использования

• Щиты питания промышленных станков с ЧПУ
• Распределительные пункты на заводах с большими нагрузками
• Центры управления двигателями в конвейерных линиях
• Системы бесперебойного питания (UPS) средней и большой мощности

Практические советы

• Перед монтажом проверьте соответствие толщины шин - только 5 мм допустимы для этого модели
• Используйте только оригинальные крепления из комплекта - сторонние детали могут нарушить изоляцию
• При сборке нескольких секций выравнивайте все шины по одной плоскости - это предотвращает механические напряжения
• Не затягивайте крепления сверх меры - это может треснуть изолятор
• Для больших токов следите за температурой контактов - при необходимости используйте дополнительное охлаждение
